水射流推进装置结构三维设计作品

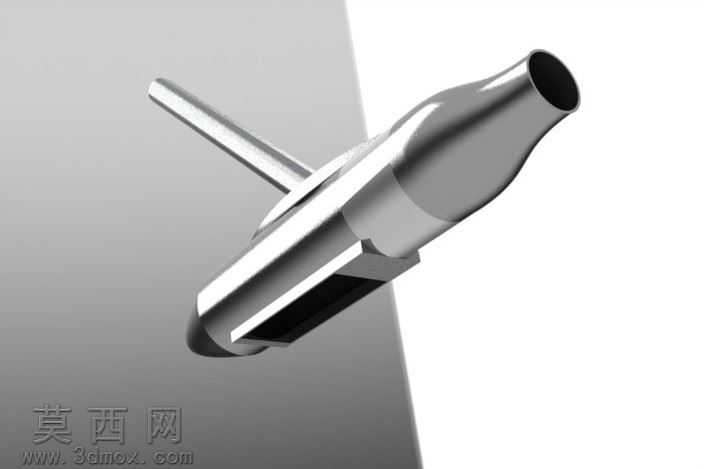

本作品为水射流推进功能部件的三维建模设计成果，建模阶段围绕水射流部件的流体动力学特性展开结构规划，首先梳理部件的核心功能分区：包含进水衔接段、增压混流腔、侧向进气接口、收缩喷口四大核心结构模块，建模过程中严格遵循流体通道顺滑过渡的设计原则，对各段衔接位置做连续曲面处理，避免流道内出现直角折角、突兀凸起等易引发紊流的结构缺陷。材质渲染阶段，针对部件的金属加工属性，采用抛光不锈钢材质参数，调整金属反射率、粗糙度数值，还原金属机加工部件的亮面质感，同时对喷口内壁、接口端面等关键配合位置做细节质感区分，模拟实际加工后的表面精度差异，让渲染效果更贴近真实工业部件的视觉表现。结构设计上，侧向进气接口采用垂直于主体流道的圆柱衔接结构，接口端部做倒角处理，方便后续与外部供气管路的装配对接；主体流道从进水端到喷口端采用渐缩式截面设计，逐步压缩流体过流面积以提升出口射流速度，混流腔位置预留足够的气水混合空间，保障射流的推进效率；喷口末端做薄壁收口处理，精准控制射流的喷射角度与汇聚效果。设计思路围绕水射流装置的实际应用场景展开，兼顾结构的功能性与加工可行性，所有壁厚参数、接口尺寸均参考常规机械加工的工艺标准设定，避免出现无法落地加工的薄壁、深腔等不合理结构，建模过程中对各零件的装配关系做干涉检查，确保侧向接口与主体腔体的衔接位置完全密封，不存在结构缝隙或装配错位问题，整体模型完整还原了水射流推进部件的结构特征，可用于相关原理演示、结构优化参考等场景。
