带法兰边金属套管三维结构设计

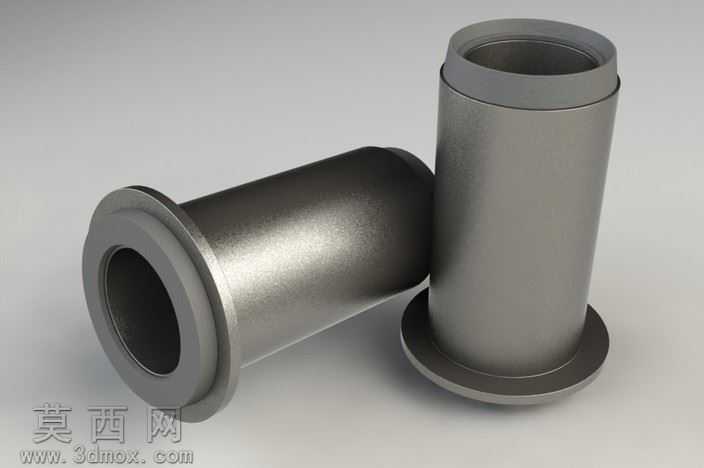

　　本模型为带法兰边的金属套管结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循真实五金零件的尺寸规范，还原套管的实际结构特征。建模阶段首先绘制套管主体的回转截面轮廓，通过回转特征生成空心圆柱主体结构，保证管体内壁与外壁的同轴度公差符合五金配件的加工要求，随后在套管一端构建一体式法兰凸缘结构，法兰与管体衔接处做平滑过渡处理，避免应力集中问题，同时还原法兰端面的平整特征，匹配实际安装时的贴合需求。材质设置上采用哑光金属材质，调整金属粗糙度参数模拟钢制零件经表面处理后的哑光质感，通过环境光遮蔽效果凸显管体圆柱面的光影过渡，法兰边缘与管体端口处做细微的倒角处理，还原真实机加工零件的边角特征，避免尖锐直角带来的不真实感。

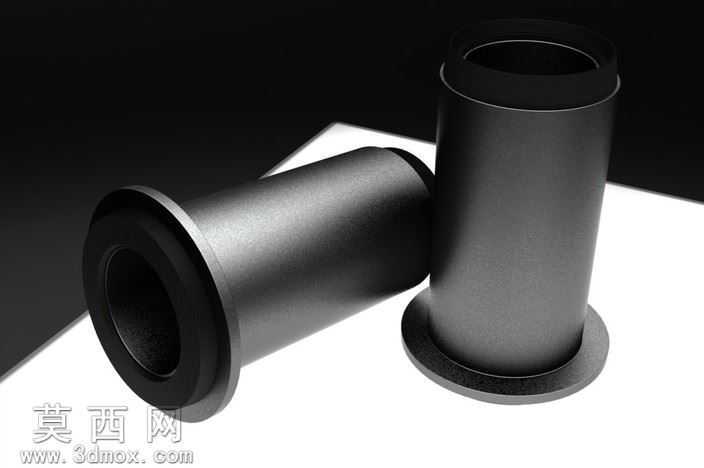

　　渲染阶段采用黑白对比的影棚布光方案，主光源从侧上方投射，勾勒出套管圆柱面的明暗层次，突出金属材质的厚重质感，辅助光源补光暗部区域，清晰展现管体内壁的空心结构与法兰端面的平整细节，背景采用黑白撞色的几何衬底，强化模型的轮廓表现力，让套管的结构特征一目了然。结构设计上，该套管为一端带法兰的直通空心结构，管体内径均匀一致，可实现管路的穿接、衬套定位等功能，法兰边可用于安装时的轴向限位与固定，整体结构简洁规整，无多余冗余特征，完全匹配五金行业中该类套管的实际使用形态，建模过程中对管体壁厚、法兰厚度、法兰外径与管体外径的比例都做了精准把控，确保模型可直接用于装配验证、产品展示等场景，各特征参数均可根据实际使用需求进行参数化调整，适配不同规格的管路配套需求。
