上翻式木质车库门三维结构设计

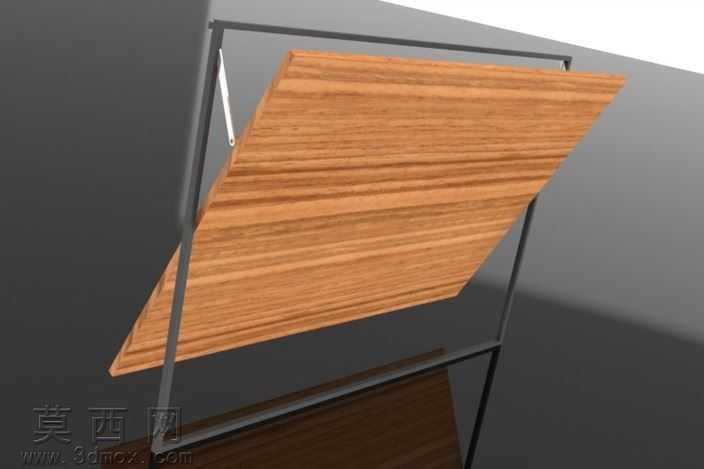

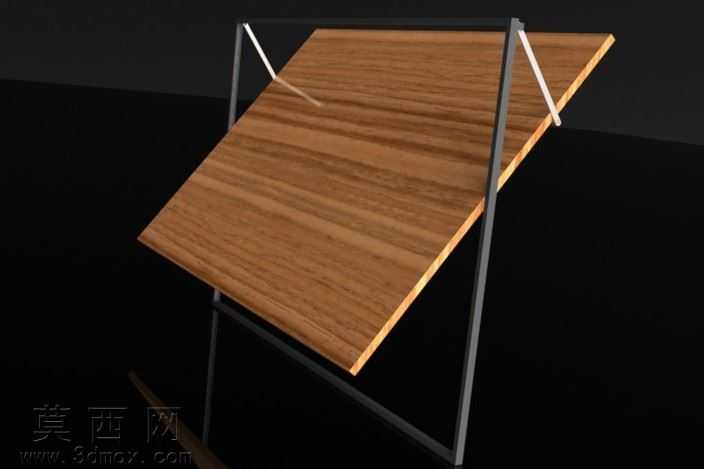

本作品为上翻式车库门的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际产品的尺寸比例，整体规格设定为2m×3m，适配常规家用车库的门洞安装需求。模型构建阶段先完成整体框架的基准定位，以金属支撑框架作为整体结构的受力基础，框架采用矩形截面型材搭建，左右两侧设置竖向支撑立柱，上下设置横向连接梁，形成稳定的矩形外框结构，建模时对型材的拼接位置做了贴合处理，还原实际安装中的焊接或螺栓连接的贴合状态，避免出现结构穿模问题。门板部分采用木质纹理的实体建模，厚度设定符合常规实木复合门板的尺寸标准，门板与框架之间设置了活动铰接结构，还原上翻门的转动开合逻辑，两侧的斜向支撑构件采用细杆类特征建模，模拟气撑或金属拉杆的支撑形态，用于门板开启后的状态固定，建模时对支撑件与门板、框架的连接点位做了同轴心配合，确保结构运动逻辑符合实际机械原理。材质与渲染阶段，金属框架部分赋予哑光深灰金属材质，调整材质的粗糙度参数模拟冷轧钢喷塑的表面质感，避免出现过度反光的失真效果；门板部分赋予胡桃木纹理材质，调整木纹的走向与门板长度方向保持一致，添加轻微的凹凸贴图模拟木材表面的自然肌理，让木质质感更具真实感；支撑拉杆部分赋予亮面金属材质，与框架材质形成视觉区分，突出活动构件的结构特征。渲染场景采用纯黑色背景突出模型主体，打光采用三点布光方案，主光源从侧上方照射，凸显门板的木纹纹理与框架的结构轮廓，辅光源补充暗部细节避免阴影区域死黑，顶光勾勒模型的顶部边缘，最终渲染图清晰展现了车库门开启状态下的整体形态与结构关系。设计思路上，这款上翻式车库门区别于传统卷帘门和平移车库门，采用整体上翻的开合方式，开启后门板斜向支撑在框架上方，不会占用车库内部的顶部空间与两侧空间，木质门板的设计兼顾了庭院外观的装饰性，金属框架保证了整体结构的结构强度，两侧的支撑结构能够在门板开启后提供稳定的支撑力，避免门板意外下落，整体结构简单可靠，零部件数量少，便于生产加工与现场安装，适合家用小型车库的使用场景。
