汽车机油滤清器三维结构设计模型

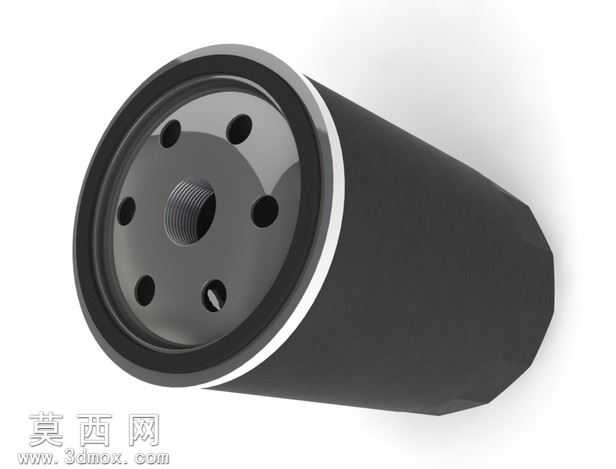

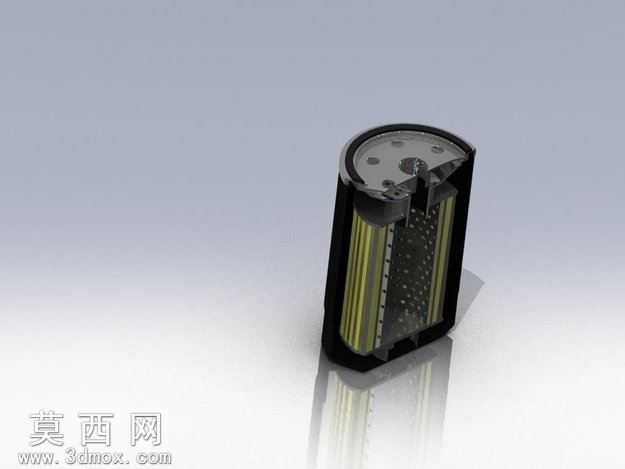

本模型为汽车机油滤清器的三维设计作品，建模过程以还原产品真实外形尺寸为核心基础，针对无法获取公开内部尺寸的部分，结合机油滤清器的实际工作逻辑完成了内部结构的原创设计。建模阶段首先通过参考实物的测绘数据，搭建滤清器的外部壳体轮廓，采用旋转凸台特征完成主体圆柱壳体的基础造型，对壳体端部的安装接口做了精细化处理：精准还原了中心螺纹连接孔的牙型参数，围绕中心孔均匀分布的六个通油孔做了等距阵列约束，同时对壳体端部的密封胶圈安装槽做了倒角与凹槽配合的细节处理，保证安装密封结构的合理性。外观渲染阶段为金属壳体赋予了哑光黑的磨砂材质，端部安装法兰面采用金属镀锌质感材质，通过环境光影的调整，还原出金属部件的真实质感，同时在壳体边缘做了高光反射处理，突出产品的工业质感。结构设计上，外部壳体采用旋装式结构的经典造型，壳体尾部做了收腰的防滑棱面处理，方便实际安装时的拧紧操作；内部原创设计部分，结合机油滤清器的过滤功能需求，布置了褶皱式滤纸滤芯的安装腔体，设计了旁通阀的安装位与止回阀的结构卡位，保证模型在结构逻辑上完全符合机油滤清器的工作原理，即机油从端部周边孔进入滤芯外侧，经过滤纸过滤后从中心螺纹孔流出进入发动机润滑油路。整个建模过程严格遵循机械设计的装配逻辑，各部件之间的配合间隙做了合理预留，既保证了外观的高度还原，也让内部结构具备功能合理性，可作为汽车配件教学、结构参考的三维素材使用。
