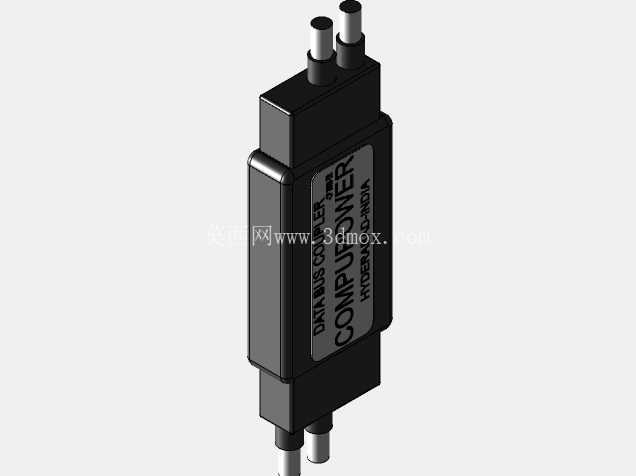

工业现场总线数据耦合传输组件结构

　　从结构细节来看，主体外壳采用上下扣合的分体式设计，接缝处做了错位的止口结构，装配后能达到IP40的防护等级，完全满足电控柜内部的防尘要求，不会因为柜内走线时掉落的金属碎屑、灰尘进入内部导致电路短路。两端的线缆接口做了阶梯式的密封槽，配套的线缆护套卡入后能承受一定的拉拽力，避免现场布线时拉扯线缆导致内部焊点脱开，接口的中心距严格匹配常用的总线线缆外径公差，不会出现线缆插装后偏斜、密封不严的问题。外壳表面的标识区域做了下沉0.3mm的凹槽，丝印的字符标识嵌入凹槽内，不会因为长期使用过程中的擦拭、剐蹭导致标识模糊，现场维护人员能快速识别部件的型号、接线定义，减少接错线的概率。在工业自动化控制现场的总线布线环节里，这类数据耦合传输组件是解决总线分支信号匹配、阻抗适配的核心配套部件，很多现场调试时遇到的信号反射、通讯丢包问题，往往都和分支位置没有配置适配的耦合装置有关。做这个部件的三维结构设计时，首先要考虑的是现场安装的实际工况，这类部件大多是直接挂载在设备侧的总线干线上，不需要额外的安装支架，外壳做了带导向筋的卡扣结构，能直接卡在标准DIN导轨上，也可以通过侧面的固定孔用螺丝锁在电控箱的安装板上，适配两种最常见的柜内安装场景。

　　内部的电路安装腔做了定位柱设计，PCB板装配时直接套在定位柱上通过热熔柱固定，不需要额外打螺丝，既提升了装配效率，也避免了螺丝松动脱落导致内部短路的风险，腔体内部预留了足够的走线空间，两端的线缆焊盘位置做了应力释放的圆弧过渡，线缆焊接后不会因为弯折导致焊盘脱落。从实际使用场景来说，这类耦合部件主要用在PROFIBUS、CANopen这类工业现场总线的分支节点位置，能够实现总线信号的阻抗匹配，减少长距离传输时的信号回波反射，保证总线通讯的稳定性，尤其是在生产线设备排布分散、总线分支长度超过规范要求的场景下，加装这类耦合组件能大幅降低通讯故障的概率。

　　设计时还考虑了现场的维护便利性，外壳的扣合结构做了专用的拆卸缺口，用一字螺丝刀就能轻松撬开外壳，不需要暴力拆解损坏壳体，内部的电路模块做了模块化设计，如果出现部件损坏，只需要更换内部的电路芯板，外壳可以重复利用，降低现场维护的成本。外形尺寸上，整体的宽度控制在20mm以内，长度不超过100mm，厚度方向和常规的断路器模块保持一致，在电控柜内排布时能和其他电气元件整齐对齐，不会出现突出、干涉的问题，两端的线缆出线方向和壳体轴线保持平行，布线时线缆可以顺着柜内的线槽方向走线，不需要过度弯折，减少线缆的损伤。壳体的边角位置都做了R2的圆角处理，避免安装时锋利的边角划伤操作人员的手部，也不会刮破线缆的绝缘层。

　　在建模过程中，所有的配合尺寸都严格按照公差要求做了预留，上下壳体的扣合量控制在0.8mm，既保证装配后的紧固性，不会因为设备运行的振动导致壳体松脱，又不会因为扣合量过大导致拆卸困难。接口位置的尺寸适配市面上绝大多数标准的总线线缆接头，不需要额外定制转接件，用户拿到后可以直接接线使用。另外，壳体表面的哑光纹理做了均匀的蚀纹处理，既不会因为反光导致标识看不清，也不容易在表面留下指纹、划痕，长期使用后依然能保持整洁的外观。从结构强度上来说，壳体选用的是增韧型的工程塑料，能承受一定的外力冲击，即使在安装过程中不小心掉落在地面，也不会出现壳体开裂、内部元件损坏的问题，完全满足工业现场的使用强度要求。
