卧式承压储运用压力容器结构设计

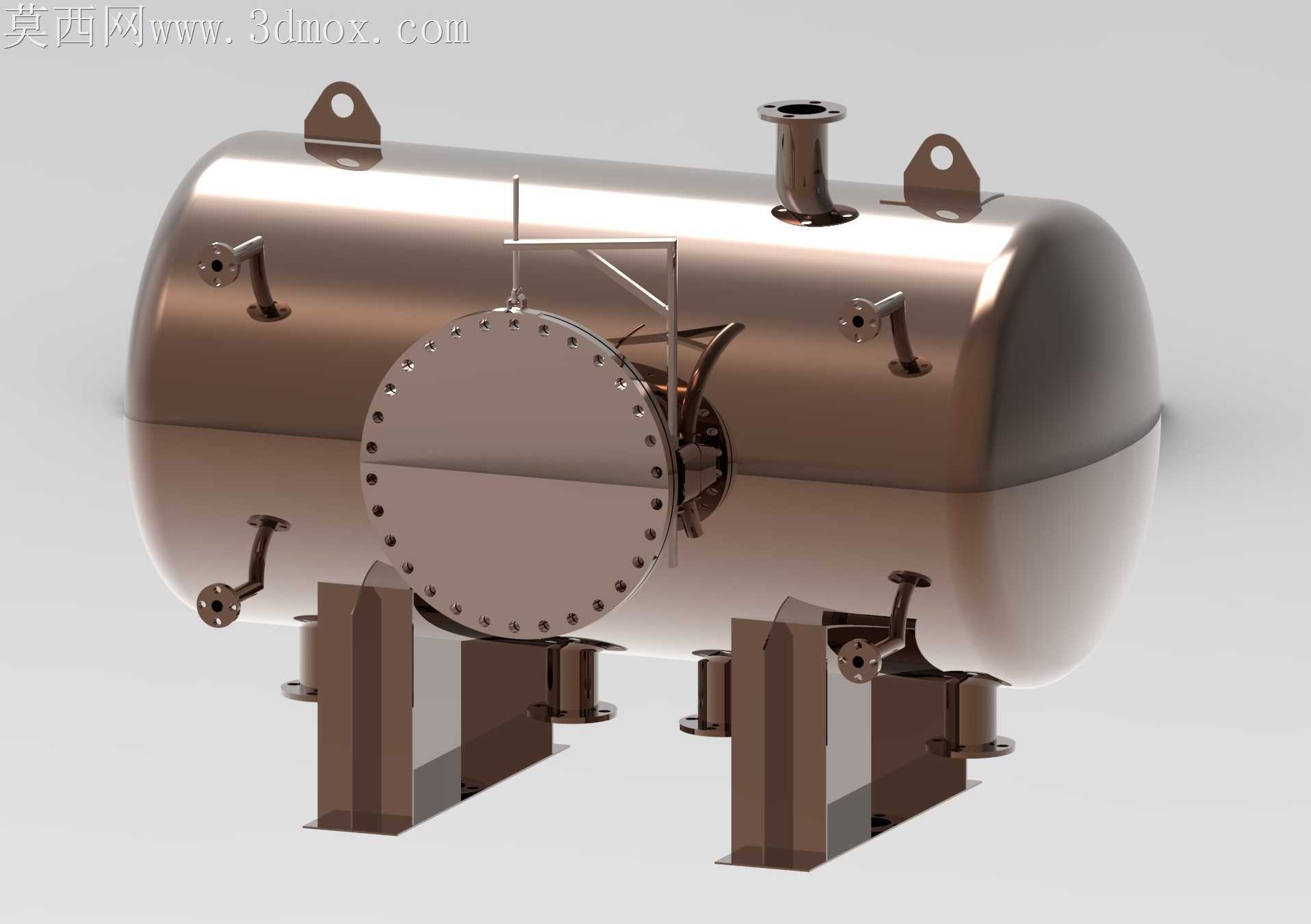

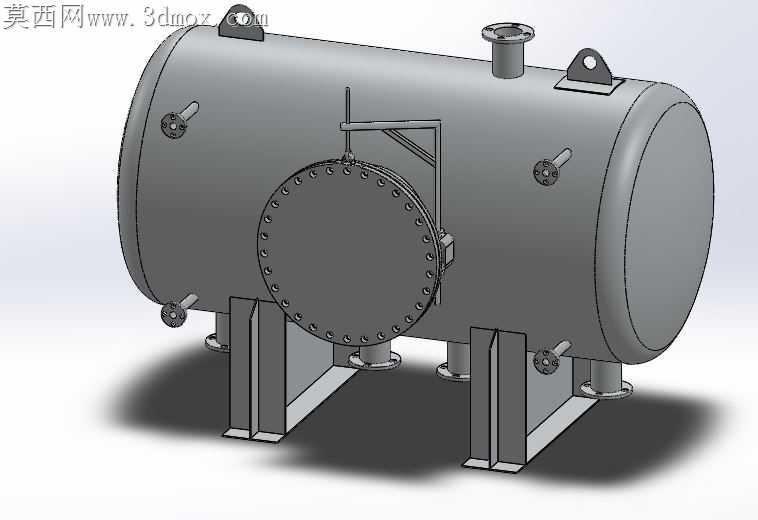

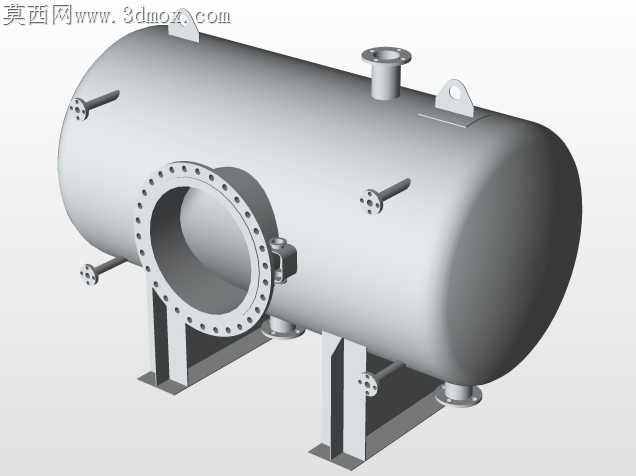

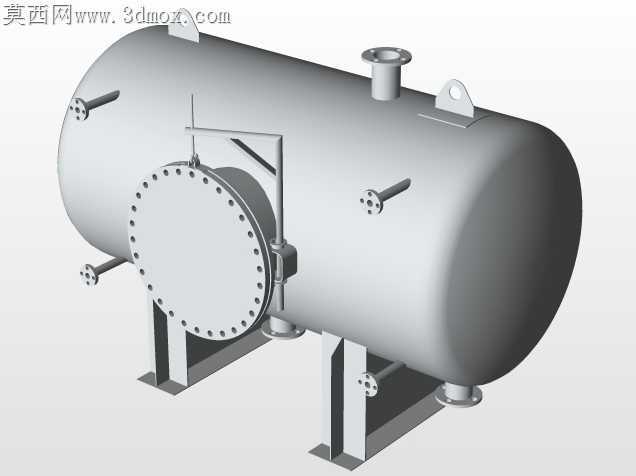

这款卧式压力容器主要面向化工生产、食品加工、制药提纯、集中供热等工业场景设计，可作为承压状态下的物料储存、介质缓冲、气液分离、反应暂存单元使用，能够在额定承压范围内稳定储存气态、液态或气液混合态的工业介质，适配多数需要密闭承压存储的连续化生产流程，可独立作为储料单元接入管线系统，也可配套换热、反应、分离设备组成完整生产工段。设备采用卧式筒体布局，相比立式同容积罐体拥有更低的安装重心，对安装场地的地面承重要求更友好，同时侧面大尺寸快开人孔的设置，能够大幅降低后期内部检修、清洁、残留物清理的作业难度，适合需要定期开罐维护的生产场景。设计阶段优先考量承压结构的力学合理性，筒体两端采用标准椭圆形封头，可均匀分散内部压力带来的结构应力，避免直角结构带来的应力集中问题，提升长期承压运行的结构可靠性；筒体顶部设置主介质进出管口、放空管口与吊装吊耳，底部设置排污管口、备用接口与鞍式支撑支座，侧面分布多组不同规格的工艺接管，可适配压力检测、温度检测、液位监测、安全泄压等外接仪表与辅件的安装需求，快开人孔采用带锁紧机构的法兰密封结构，搭配周圈均布的紧固螺栓，可在保证密封承压性能的前提下缩短开罐操作的耗时。安装边界方面，设备通过两组对称布置的鞍式支座落地固定，支座底部预留地脚螺栓安装孔位，可直接与混凝土基础或钢制安装架连接固定，安装时需预留侧面人孔的全开操作空间，以及顶部、侧面各管口的管线连接、阀门操作的作业距离，整体布局紧凑，在同容积承压罐体中占用的竖向安装空间更小，适合厂房层高有限的生产车间布置。结构细节上，所有接管与筒体的连接位置均做补强处理，吊耳位置对应筒体内部加强筋布局，避免吊装作业时出现筒体变形，鞍式支座与筒体接触位置设置弧形贴合面，均匀分散罐体满料状态下的承重载荷，避免局部应力过大造成的筒体损伤，整体结构在满足承压性能要求的前提下，尽可能优化了加工制造的工艺性，减少不必要的复杂曲面结构，降低生产加工的难度与成本。
