摩托车用通风散热盘式制动结构

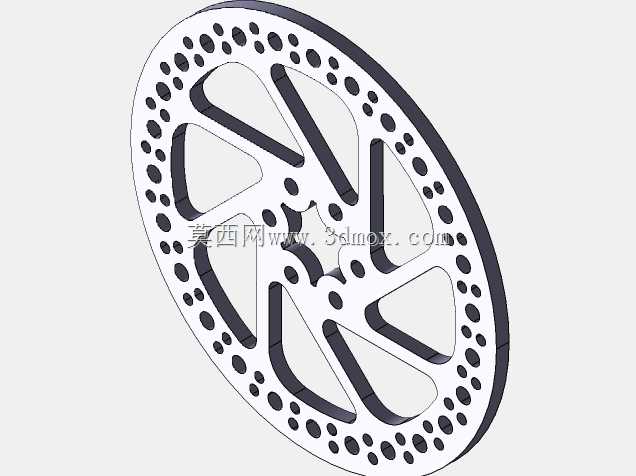

　　这款盘式制动结构主要适配两轮摩托车的前轮或后轮制动回路，是摩托车行车安全系统里的核心执行部件，日常骑行中承担着将车辆动能通过摩擦转化为热能、实现车辆减速或驻车的核心作用，不管是城市通勤工况下的频繁点刹，还是山路骑行时的长距离持续制动，都需要制动盘本身具备足够的结构强度与热稳定性，避免热衰减带来的制动力下降风险。从结构设计思路来看，这款制动盘采用了分体式镂空的结构逻辑，盘面沿周向均匀布置了多组大小不一的圆形散热通孔，同时辐条区域采用了大尺寸的三角镂空构型，一方面是为了在保证结构刚性的前提下尽可能降低制动盘自身的转动惯量，减少摩托车非悬挂重量，提升车轮的操控响应性，另一方面镂空结构可以在车轮转动过程中带动空气快速流经盘体表面，

　　带走摩擦片与盘面摩擦产生的大量热量，避免连续制动时盘体温升过高导致摩擦系数下降，同时这些通孔也可以在制动过程中刮除摩擦片表面磨下的碎屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长摩擦片与制动盘的使用寿命。安装边界上，这款制动盘的中心定位孔与周边安装孔位完全匹配对应车型的轮毂安装法兰，安装时需要保证盘体端面跳动量控制在合理公差范围内，避免制动时出现方向盘抖动、制动力不均的问题，盘体外缘的厚度与径向尺寸适配对应规格的制动卡钳，安装时需要确认卡钳与盘体的两侧间隙均匀，避免出现偏磨。从实际使用场景出发，这类镂空通风制动盘相比实心盘，在多雨天气下也能更快破除盘面水膜，减少涉水后制动效能下降的幅度，

　　盘面的镂空结构还可以在制动时产生一定的空气流动噪音，在一定程度上提醒周边交通参与者注意车辆动向，不过设计时也需要兼顾镂空结构的应力分布，避免在孔位边缘出现应力集中，导致长期使用后盘体出现裂纹，这款结构的孔位边缘都做了圆滑过渡处理，辐条的受力路径也经过优化，从中心安装位到外缘摩擦面的力传递路径顺畅，不会出现局部应力过高的问题，完全能满足日常摩托车骑行的制动强度需求。
