内燃机用带活塞销孔活塞结构设计

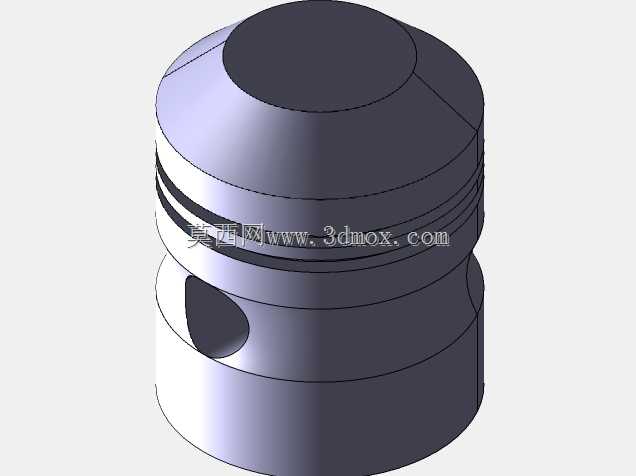

　　这款活塞主要适配中小排量往复式内燃机的气缸腔体，在实际运行场景中，它会在气缸套内沿轴线做高频往复直线运动，和气缸壁、气缸盖、活塞环共同组成封闭的燃烧室空间，承接燃油爆燃产生的高压推力，再通过活塞销把作用力传递给连杆，最终带动曲轴旋转完成动力输出，是内燃机动力转换环节里的核心承压运动部件。从结构设计逻辑来看，活塞顶部采用了平顶轮廓，这种设计的优势在于加工工艺性好，受热面积相对更小，能有效降低运行过程中的热负荷累积，顶部边缘做了小尺寸倒角过渡，既可以避免活塞在上止点位置和气门发生运动干涉，也能减少混合气压缩过程中的气流死角。活塞头部设置了多道环槽结构，用来安装气环与油环，气环的作用是密封燃烧室的高压燃气，防止燃气窜入曲轴箱造成动力损失，

　　油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的宽度和深度尺寸经过匹配设计，能保证活塞环在热胀状态下仍有合适的侧隙与背隙，不会出现卡滞或者密封失效的问题。活塞裙部的型线采用了微椭圆设计，因为活塞工作时会受到侧推力作用，同时受热后裙部的膨胀量存在方向差异，椭圆型线可以补偿热变形量，让活塞在工作温度下和气缸壁保持均匀的贴合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致拉缸故障。活塞销座位置设置了贯通的活塞销孔，孔位做了加强筋过渡结构，用来分散活塞销传递的交变载荷，避免销座位置出现应力集中导致的疲劳开裂，销孔的内径尺寸和活塞销采用间隙配合，装配后可以通过卡簧限制活塞销的轴向窜动，防止销端刮蹭气缸壁。

　　在安装边界上，活塞的外径尺寸需要和对应规格的气缸内径保持严格的配缸间隙，整体高度要满足曲轴连杆机构的运动行程要求，在上止点时活塞顶部和气缸盖之间要预留合适的压缩余隙，保证燃烧室的压缩比符合设计要求，活塞销孔的同轴度、环槽的平面度都有较高的形位公差要求，这些参数直接影响内燃机运行的平稳性、密封性和使用寿命。
