航空发动机连杆结构三维设计

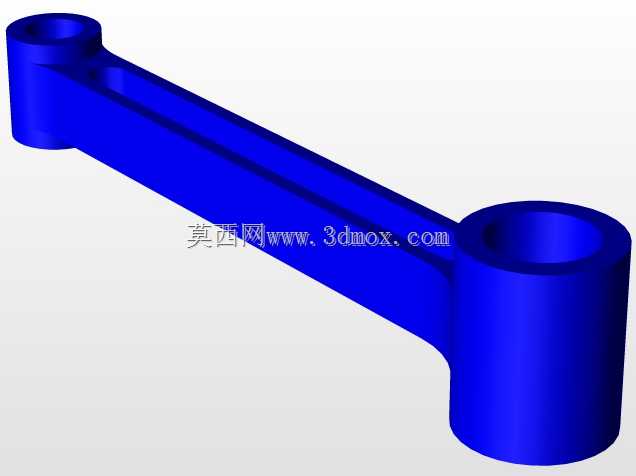

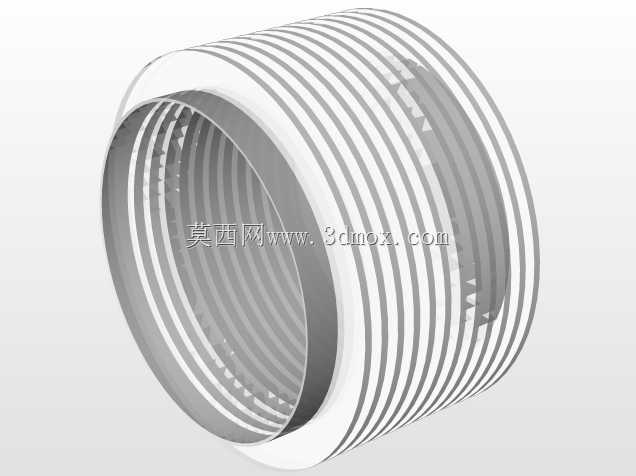

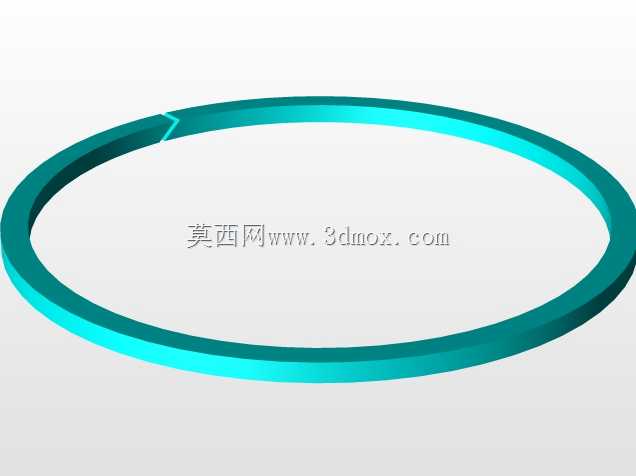

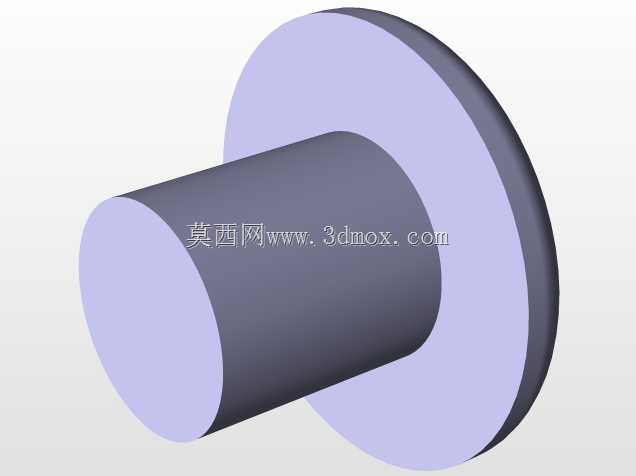

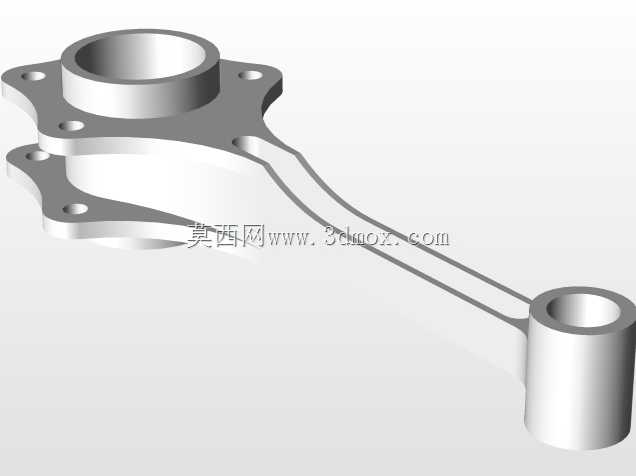

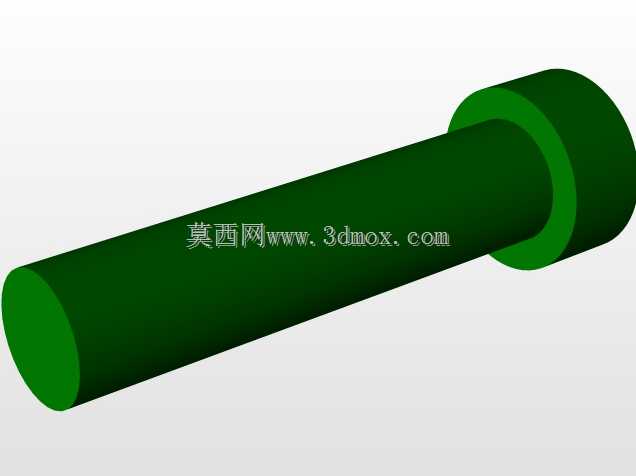

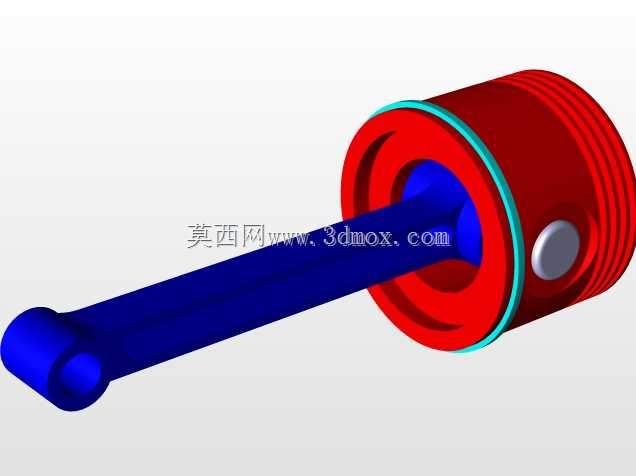

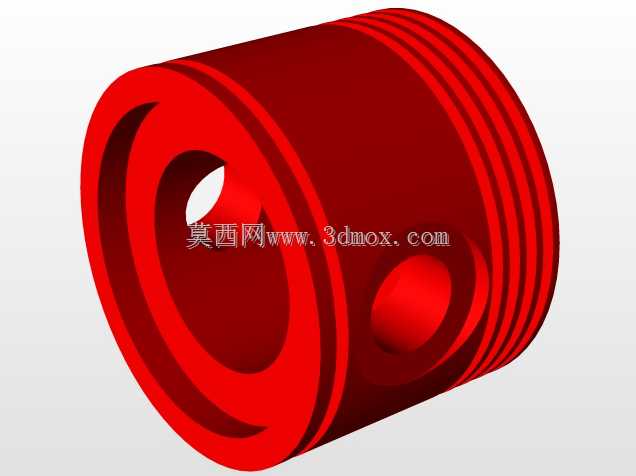

　　这款连杆构件是径向航空发动机的核心传动零件，主要应用于小型通航飞行器、航空模型动力装置的动力传递环节，承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，工作过程中需要持续承受交变的燃气爆发压力与往复惯性力，对结构强度与疲劳抗性有较高要求。从结构设计来看，构件采用两端带同轴孔的长杆式布局，大端孔用于与曲轴曲柄销配合，小端孔通过活塞销与活塞组件连接，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性载荷，适配高转速工况下的动力输出需求。设计过程中优先考虑了安装边界的适配性，两端孔的同轴度公差控制在0.02mm以内，孔壁预留了轴瓦安装的配合余量，

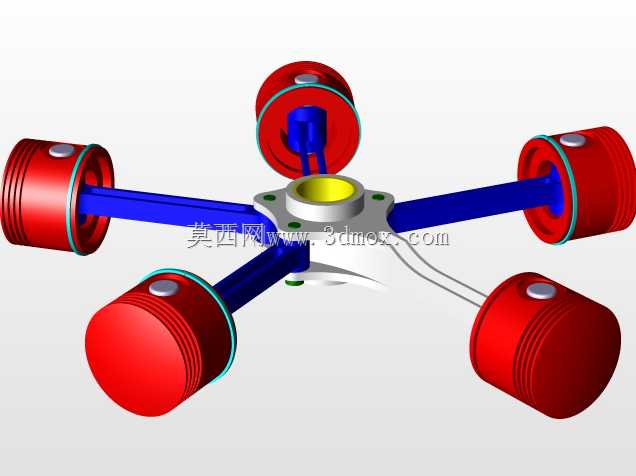

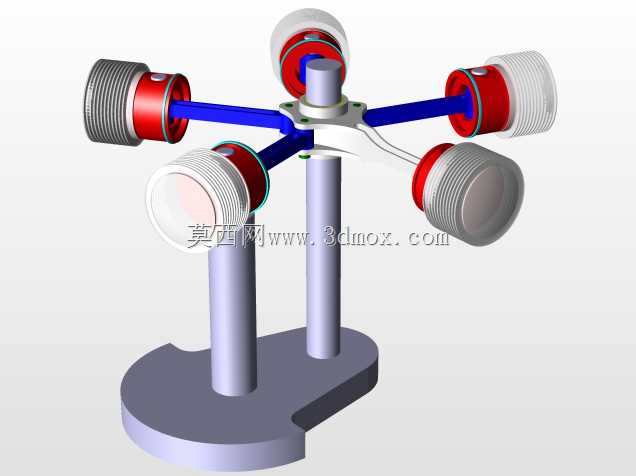

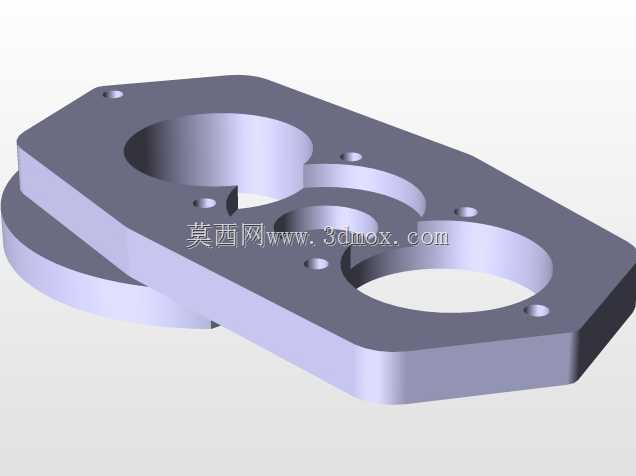

　　杆身与两端孔座的过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，同时杆身侧面设计有减重凹槽，在不削弱结构强度的基础上进一步降低构件质量，提升发动机的响应速度。实际应用场景中，这类连杆多用于星型布局的径向发动机，这类发动机凭借结构紧凑、单位功率重量比高的优势，在小型轻型飞机、航空试验平台、航模动力系统中有着广泛应用，连杆作为动力传递的核心受力件，其结构可靠性直接决定了发动机的运行寿命与工作稳定性。设计时充分考虑了工况下的受力特性，对孔座位置进行了局部加厚处理，能够承受燃气爆发瞬间的冲击载荷，杆身的截面参数经过受力校核，可在最高转速工况下保持足够的结构刚度，避免出现形变导致的配气相位偏差、活塞偏磨等问题。安装层面，

　　构件的外形尺寸严格匹配发动机曲轴箱的内部安装空间，两端孔的中心距按照发动机冲程参数精准设计，确保活塞运行到上止点、下止点时的位置精度符合设计要求，杆身的外轮廓与曲轴箱内壁、相邻气缸连杆的运动轨迹预留了足够的安全间隙，避免高转速运行过程中出现运动干涉。从加工适配性来看，该结构可采用模锻成型后精加工的工艺路线，两端孔可通过镗削加工保证尺寸精度与表面粗糙度，过渡圆角位置可通过喷丸处理提升表面疲劳强度，完全满足航空类动力部件的加工与使用要求。
