成型机机头结构三维设计模型

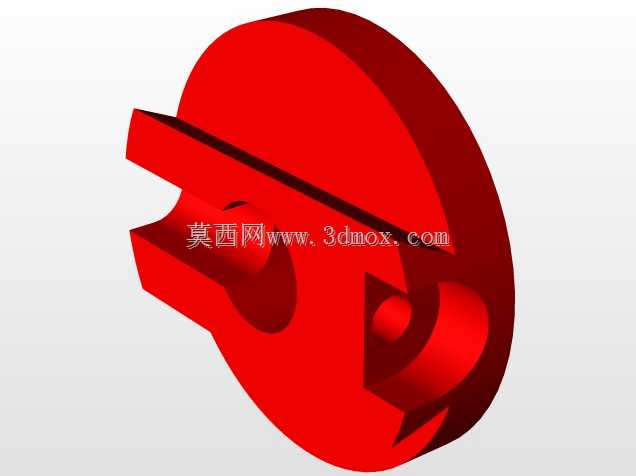

　　在橡塑成型、金属冲压成型、粉末压制成型等各类成型加工产线中，机头是决定成型件轮廓精度、出料均匀性的核心执行部件，直接关联最终成品的尺寸公差与成型良率。这款成型机机头的结构设计，首先围绕成型工位的实际作业需求展开，整体采用盘式主体结构，中心预留的成型流道/型腔完全匹配目标成型件的截面轮廓，侧向开设的卡槽结构用于和成型机的出料基座、驱动端做快速定位装配，无需额外设计复杂转接法兰即可完成安装固定，能有效缩短设备换型调整的停机时长。从结构特性来看，该机头的主体盘面做了等厚设计，可保证在持续受压的成型作业过程中，整体受力均匀不会出现局部应力集中导致的形变，盘面边缘做了圆弧过渡处理，既可以减少安装过程中磕碰损伤的概率，

　　也能避免应力集中点在长期交变载荷下出现开裂问题。侧向延伸的定位凸台与卡槽采用对称式布局，安装时可快速对准基座的定位销孔，装配公差控制在IT7级精度区间，能保证机头和驱动主轴的同轴度，避免成型过程中出现偏载导致的成型件壁厚不均、轮廓错位问题。在安装边界设计上，该机头的整体外径适配常规中小型成型机的主轴安装尺寸，中心型腔的通径可满足常规规格型材、坯件的成型出料需求，厚度方向的尺寸经过反复校核，既保证了足够的结构强度承受成型过程中的挤压力、剪切力，又不会因为结构过于厚重增加驱动端的负载，能有效降低设备运行过程中的能耗。设计过程中还充分考虑了日常维护的便利性，机头的流道/型腔内壁做了顺滑过渡处理，没有残留物料的死角，

　　换产清理时无需拆解过多部件即可完成残留料的清除作业，表面的安装孔位均做了沉头设计，装配后螺栓端面不会突出盘面，避免和周边的送料、切料部件发生运动干涉。这类机头结构可适配多种成型工艺场景，不管是塑料挤出成型的出料定型，还是金属冷压成型的坯件压型，都可以通过调整中心型腔的轮廓来适配不同的产品需求，结构本身的通用性较强，可作为系列化成型机机头设计的基础母版，在此基础上调整型腔尺寸、安装孔位即可快速衍生出适配不同规格设备、不同成型产品的机头部件，大幅缩短同系列产品的设计开发周期。
