过滤器手柄双腔注塑模具结构设计

　　这套模具针对过滤器手柄这一ABS塑料件开发，采用两板模结构，一次成型可产出两件手柄，属于典型的双腔注塑方案。手柄件本身带有环形握持口与细长柄身，壁厚分布不均，环圈部位截面较厚，柄尾带有安装卡扣与加强筋，成型时需要兼顾填充流畅性与顶出平衡性。

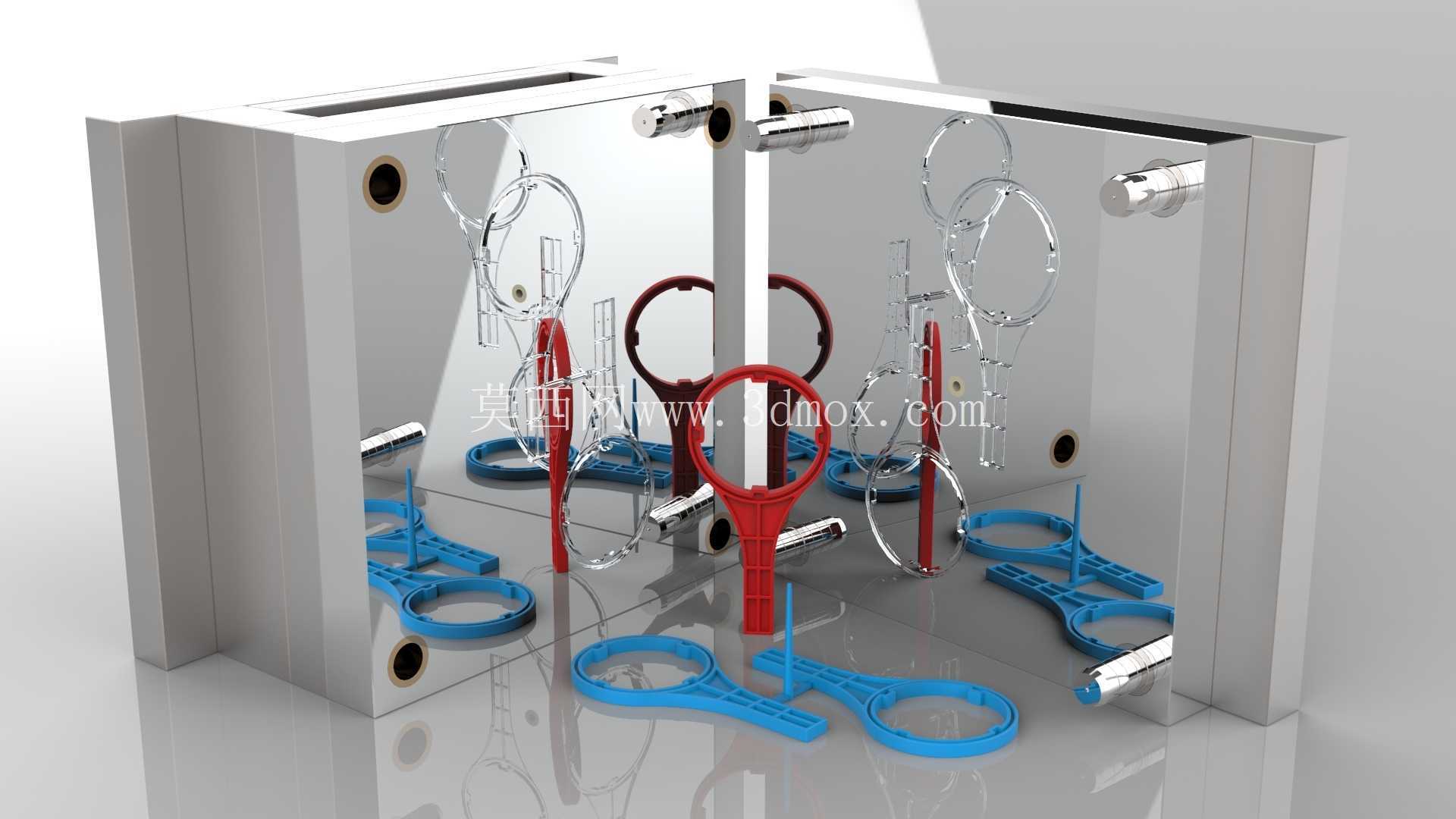

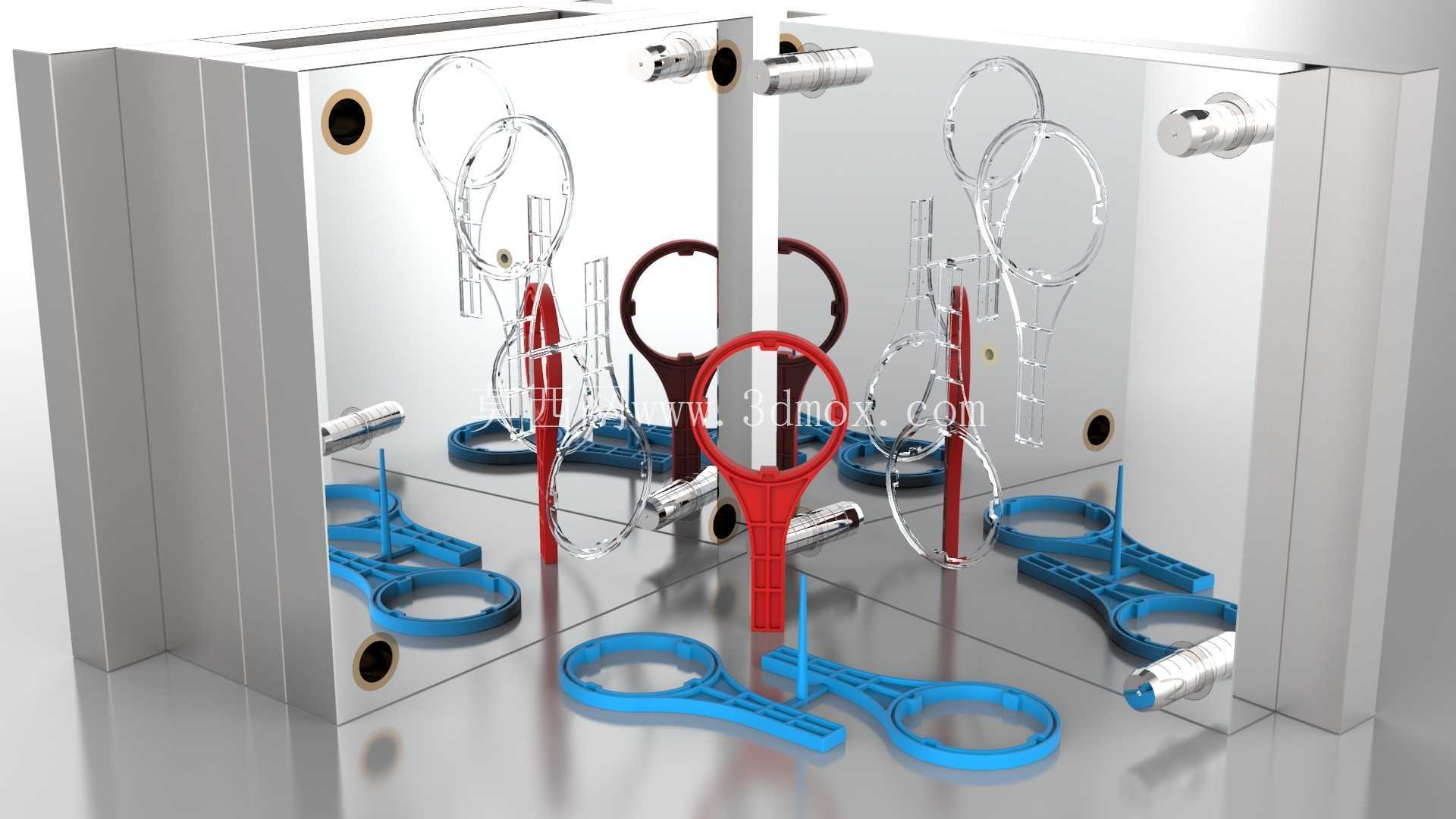

　　从型腔布局看，两腔手柄以模具中心为基准近似对称排布，浇口设置在柄身非外观面区域，便于后续去除凝料并减少环形握持面上的浇口痕迹。模架选用Hasco标准组件，导柱、导套、回针、顶出板等均按标准规格调用，这一思路在批量模具开发中很常见：标准件互换性好，后期维护更换成本低，设计阶段也能把精力集中在型腔、浇注与顶出这些核心部位。

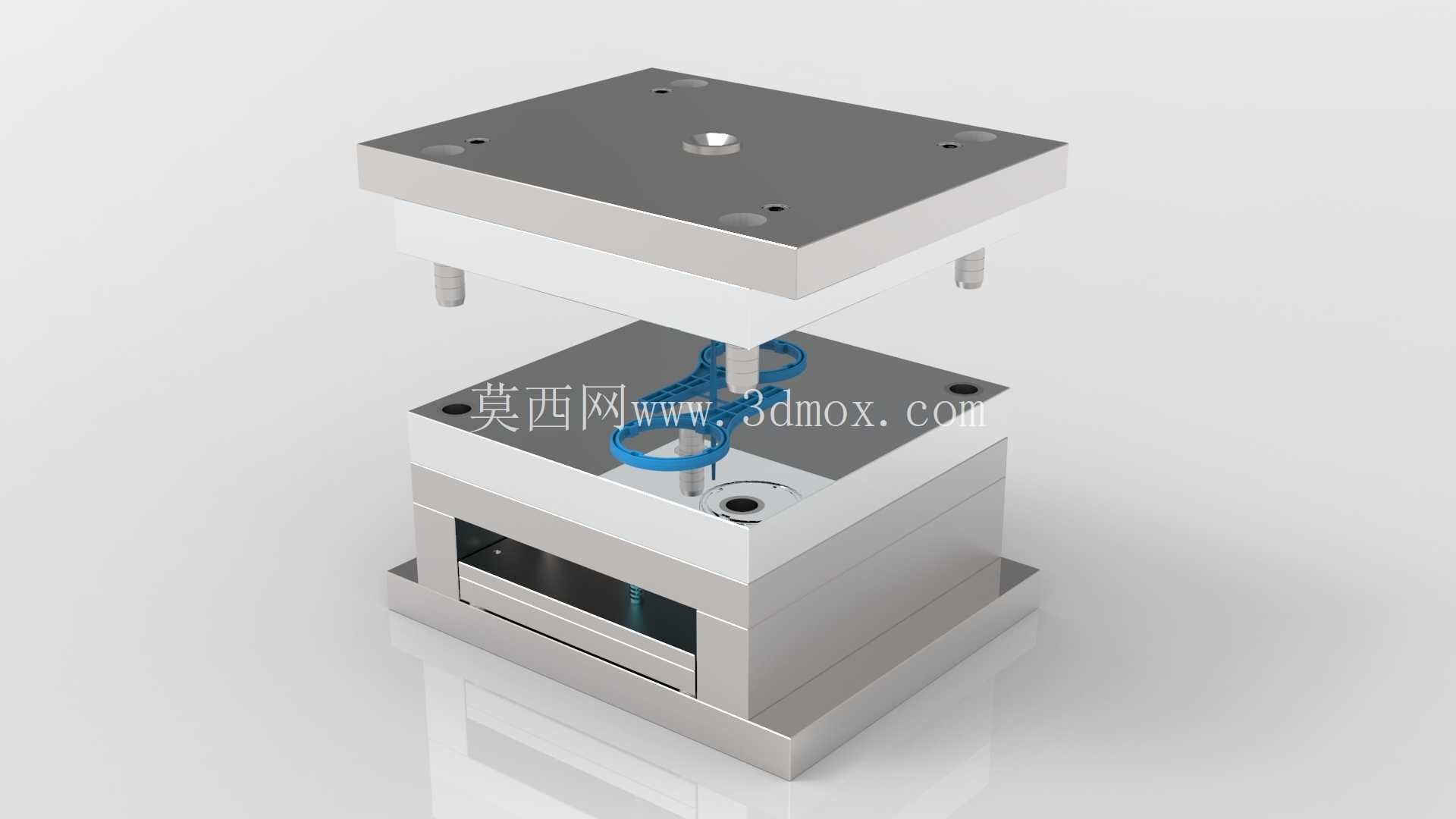

　　定模侧与动模侧的分模面沿手柄外轮廓自然延展，环形握持区域存在侧向凹陷特征，因此结构中配置了斜导柱驱动的侧向抽芯滑块。开模时斜导柱带动滑块先行退出环圈倒扣位置，随后顶出系统动作，避免塑件在脱模时被拉伤。滑块的行程只需覆盖倒扣深度并留出少量安全余量，锁紧块在合模注塑时承受型腔侧的注塑压力，防止滑块受高压熔体反推后退形成飞边。

　　冷却系统在本方案中未做额外水路布置，这与制品产量预期、材料成型窗口以及模具整体尺寸边界有关。ABS材料注塑温度区间较宽，手柄件整体投影面积不大，依靠模体自身散热与标准成型周期即可满足试制或中小批量生产需求；若后续转入大批量生产，可在动定模镶件贴近型腔的区域增补隔水片或直通水路，缩短冷却保压时间。

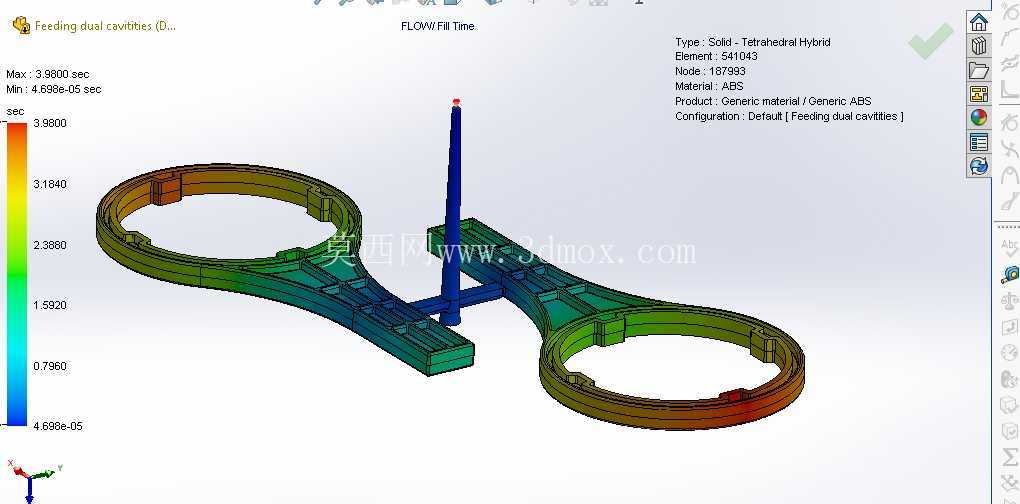

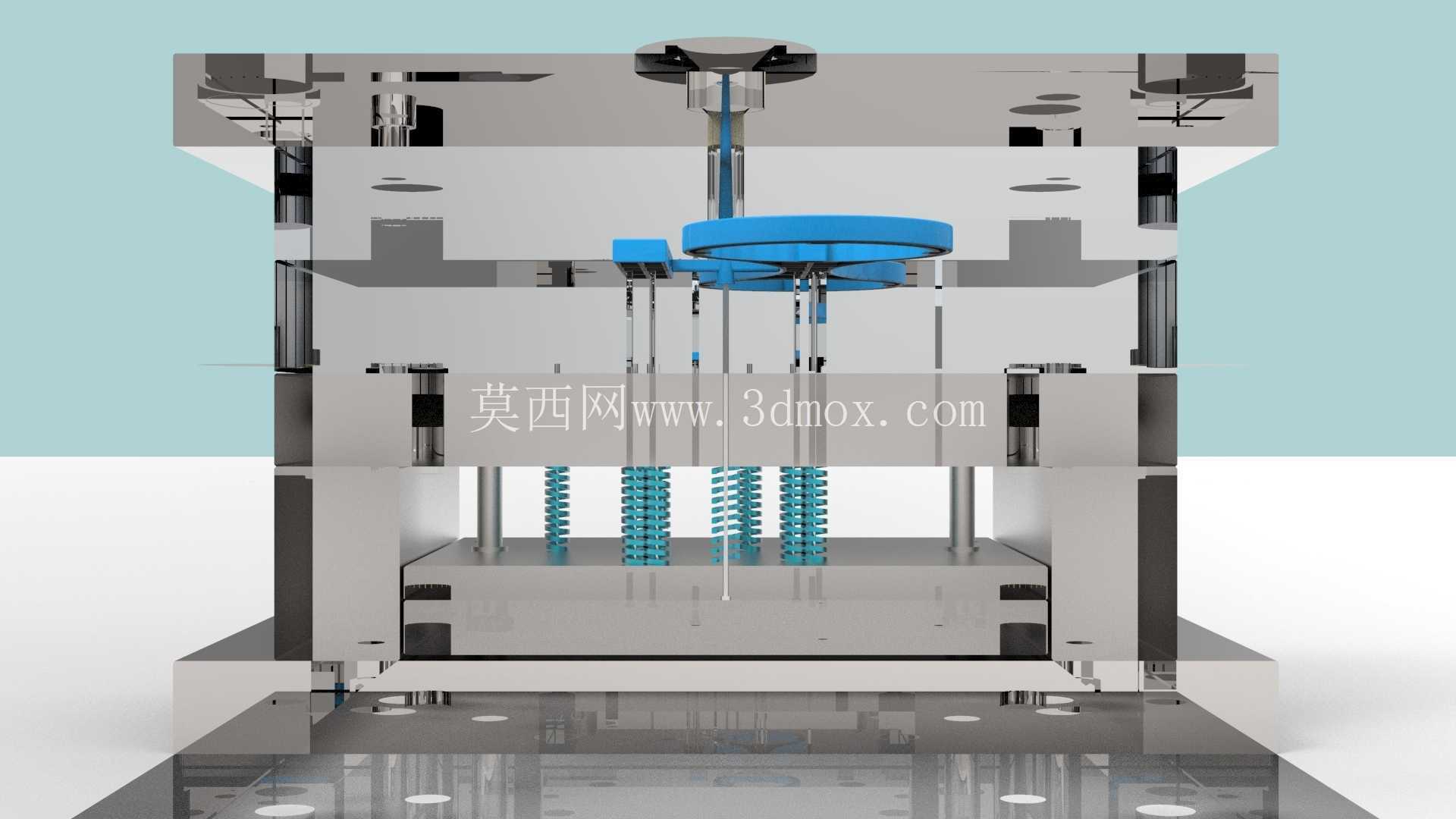

　　顶出方面，细长柄身与环圈边缘布置了多根圆顶针，顶出力分散作用在塑件刚性较好的筋位与边缘，避免单点顶出造成手柄发白、顶穿或变形。顶针排布位置避开了外观高光面，顶出痕迹集中在装配侧，不影响成品握持与后续装配。浇注系统采用侧浇口形式，熔体从主分流道进入两支分流道后分别充填两个型腔，流道截面尺寸按ABS流动特性选取，保证两腔充填压力基本同步，降低一模两件出现重量差、收缩不一致的概率。

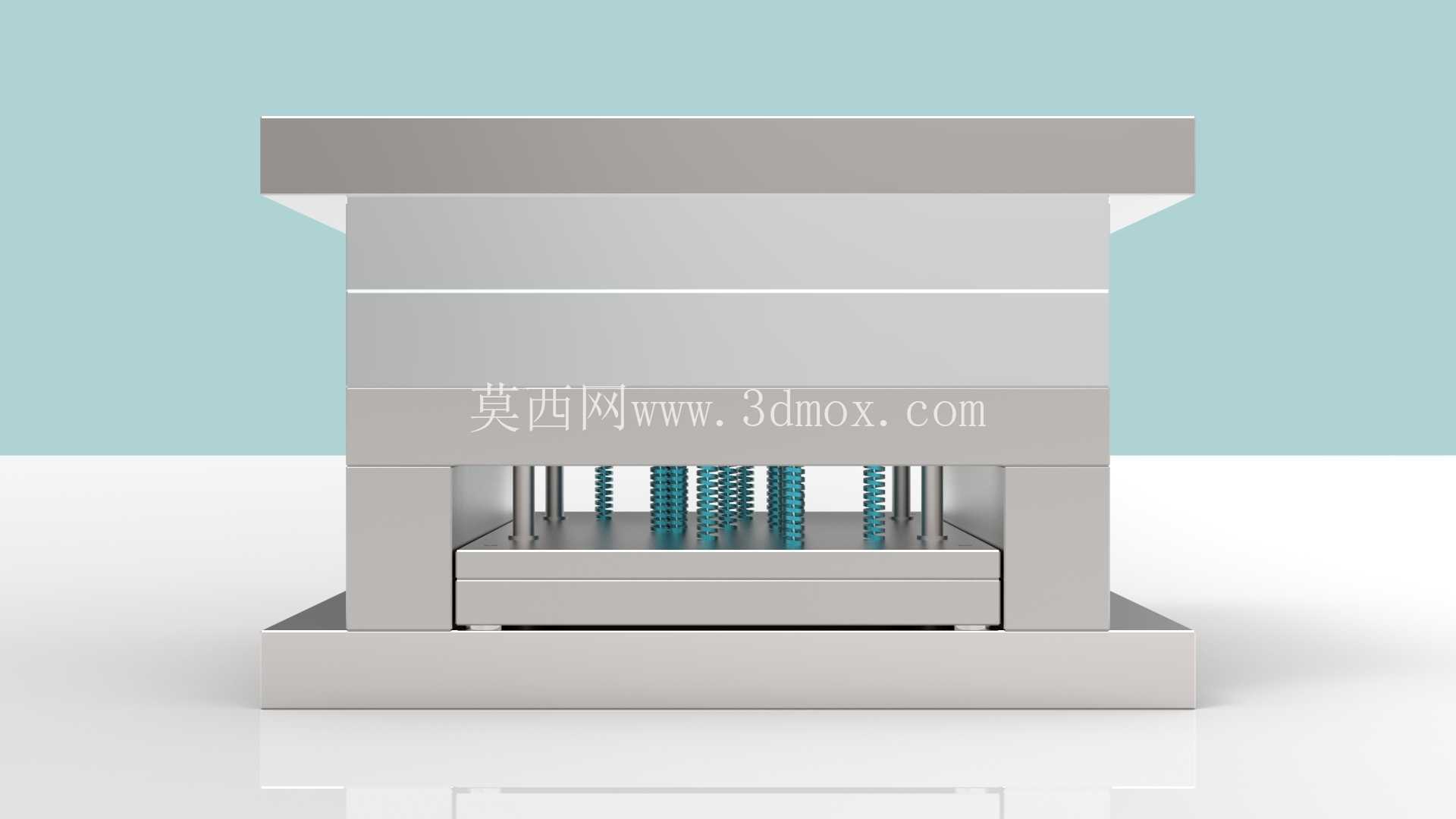

　　模具整体外形为方正模架结构，四周预留了吊环孔与安装基准面，适配常见卧式注塑机的码模方式。定位圈与浇口套按注塑机定模板接口标准设置，装机时可快速对中射嘴。动模侧顶出孔位置与注塑机顶杆布局匹配，无需额外加装顶出延长附件。

　　在过滤器整机装配中，该手柄作为人工操作滤芯更换、滤筒旋紧的受力件，需要具备一定的抗扭与抗弯强度，因此模具型腔表面对加强筋部位做了对应成型处理，确保塑料填充饱满、筋位根部无明显缩痕。环圈内圈为握持接触面，型腔抛光方向沿圆周走向，减少脱模划伤并提升手持触感。柄尾的卡扣结构用于和滤头基座连接，尺寸精度直接影响装配松紧度，加工时该区域电极放电与镶件配合公差需严格控制。

　　三维结构建模过程中，分模面先由手柄外表面抽取延伸，再修补穿丝孔与筋位缝隙，实体化后分割出动定模仁。侧向滑块单独拆出运动件，校验开模行程中滑块与斜导柱、顶针、塑件之间不存在干涉。顶出板往复运动范围内，回针与弹簧位置同步核对，保证合模时顶出板可靠回位。整体结构没有采用复杂热流道与二次顶出，方案务实，适合结构工程师参考两板双腔模、侧向抽芯与标准模架组合的完整设计逻辑。
