双作用耳环式液压执行油缸结构设计

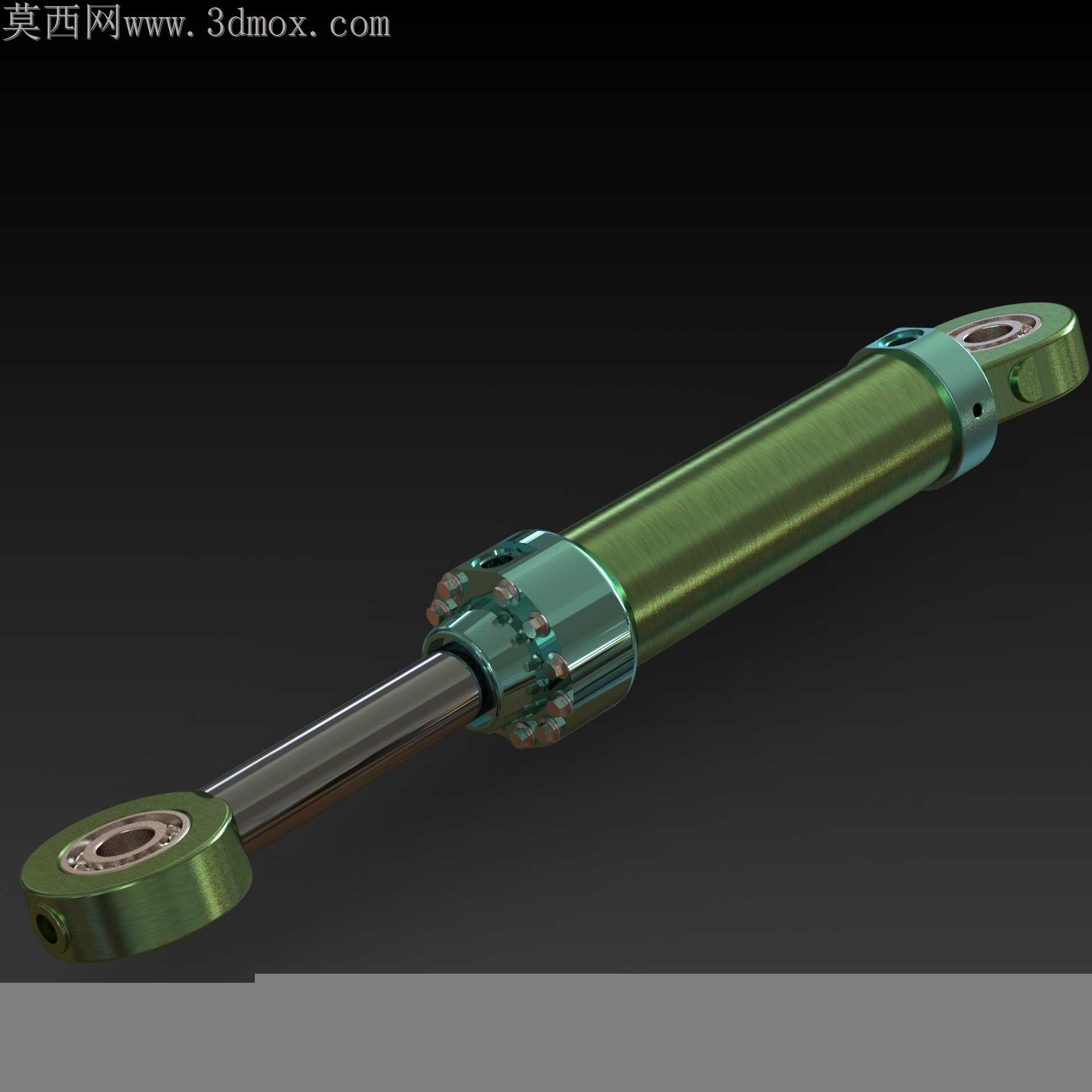

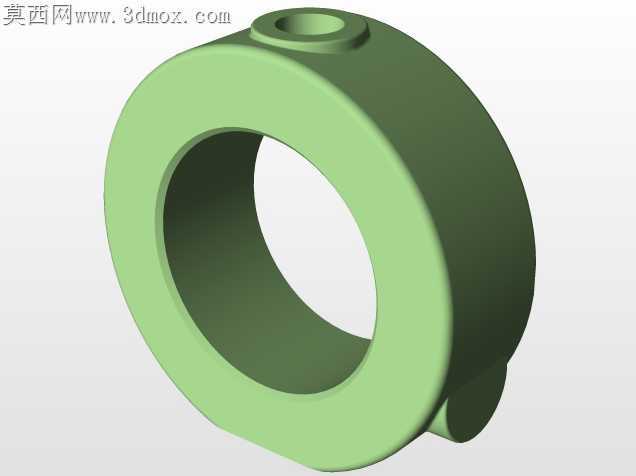

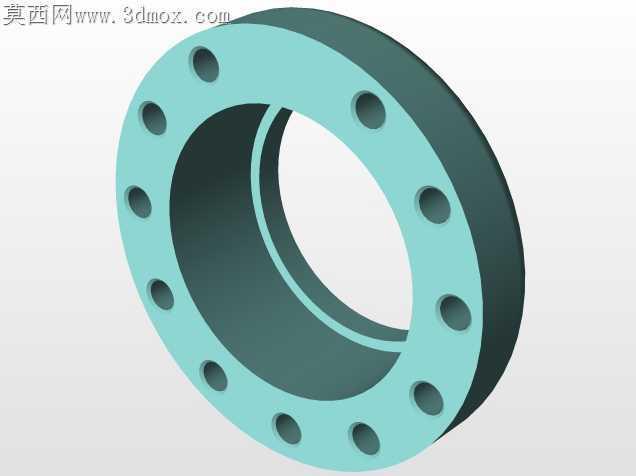

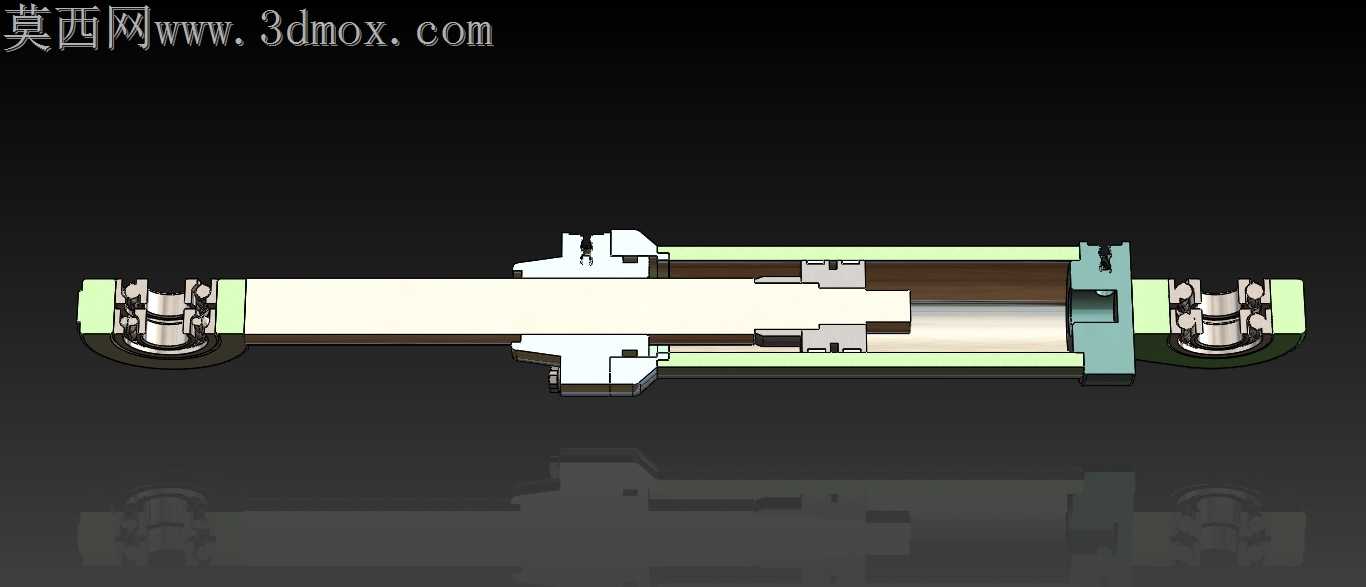

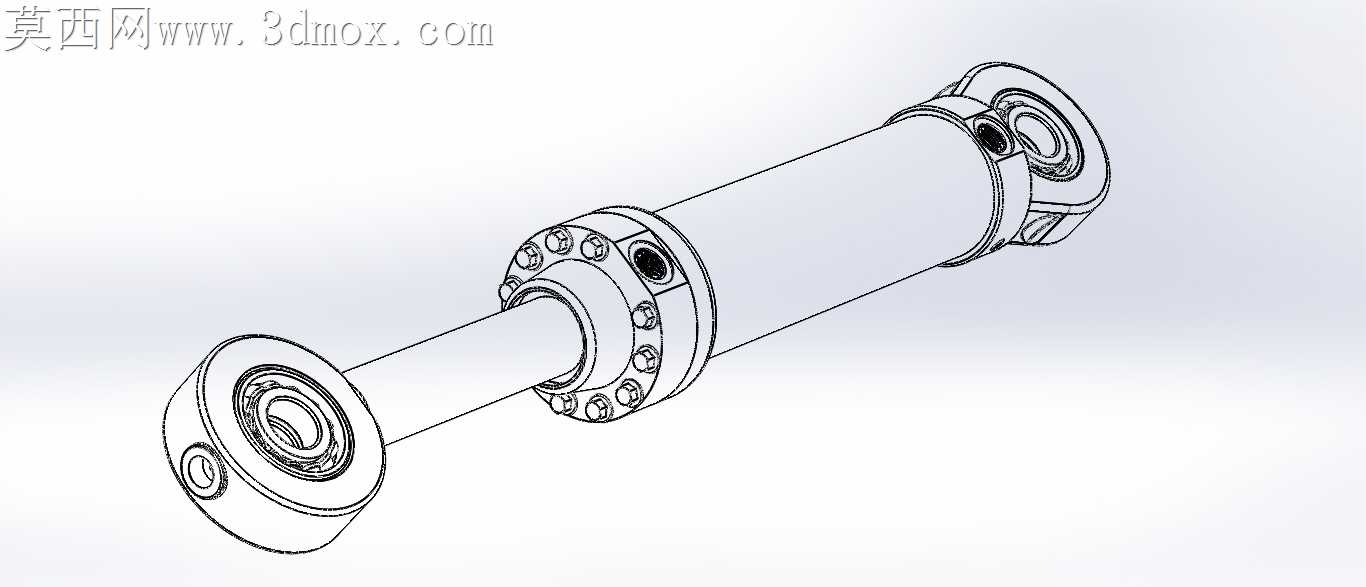

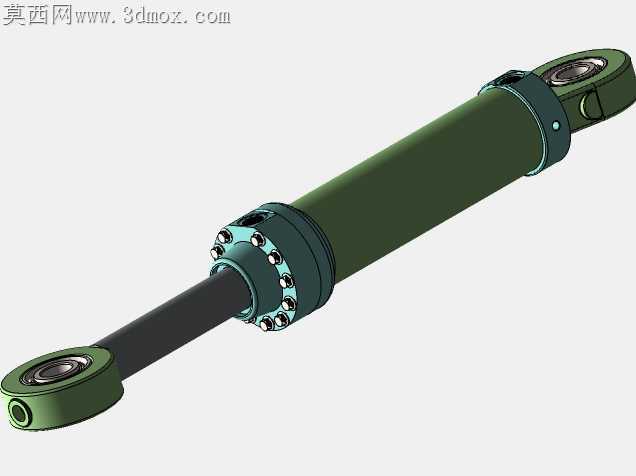

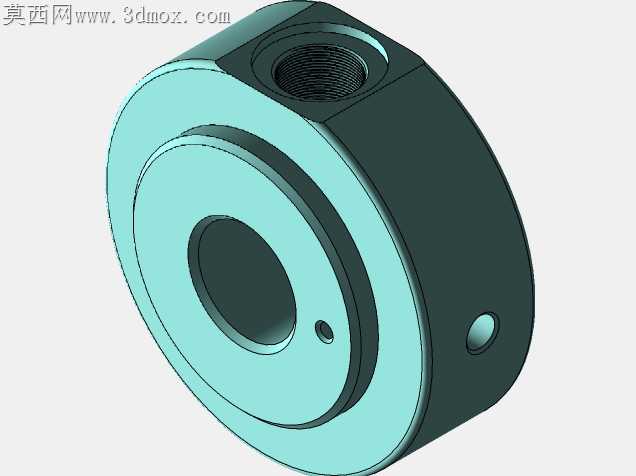

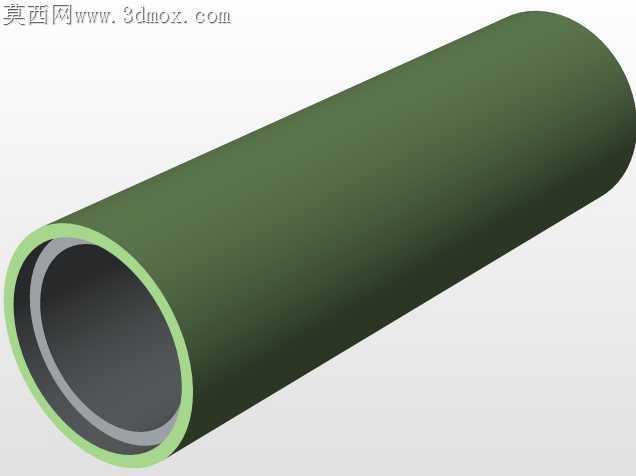

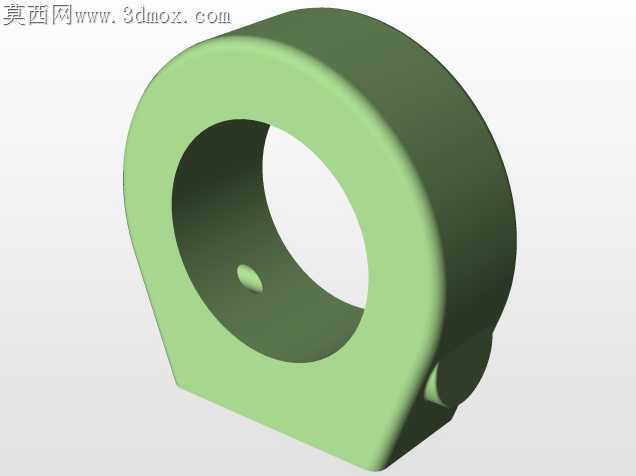

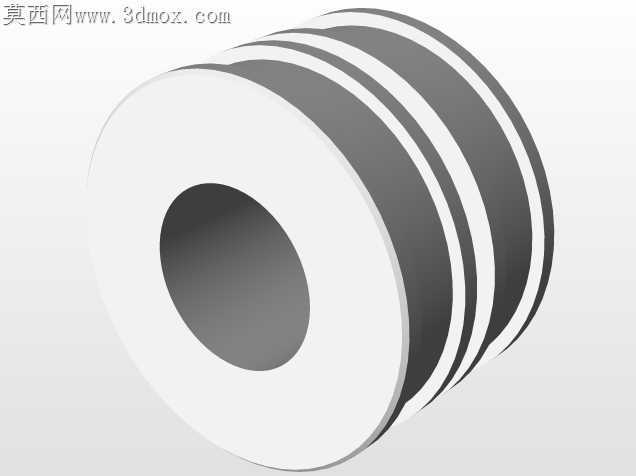

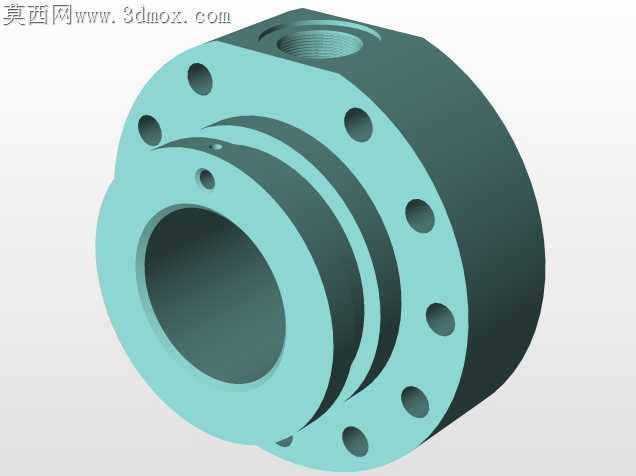

这款双作用耳环式液压缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械举升机构、环卫车辆作业装置、农机具姿态调节、工业自动化生产线推拉工位、重型设备倾角调整等场景，能够将液压系统的压力能稳定转换为往复直线机械能，为负载提供可控的推拉力输出，适配需要双向动力驱动、频繁换向作业的工况需求。产品采用双作用工作原理，缸筒内部设置独立的有杆腔与无杆腔，通过外部换向阀控制压力油的进出方向，可实现活塞杆的伸出与缩回双向主动驱动，相比单作用油缸无需依赖负载自重或弹簧力完成回程，动作响应更快、负载适配范围更广，能够在伸出和缩回两个行程都输出额定作用力，满足复杂作业流程的双向动力需求。整体结构采用两端耳环式安装设计，缸筒尾端与活塞杆端均配置带关节轴承的铰接耳环，安装时可通过销轴与设备机架、作业执行端实现铰接连接，能够自适应作业过程中一定范围内的角度偏摆，避免刚性连接带来的侧向弯矩损伤缸筒密封件与活塞杆表面，大幅提升复杂工况下的运行可靠性。设计过程中充分考虑了液压元件的密封可靠性与运行寿命，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在适配密封件工作的最优区间，降低活塞往复运动的摩擦阻力同时减少密封件磨损；活塞杆表面采用镀硬铬处理，具备优异的耐磨、防锈性能，可在多尘、户外潮湿等恶劣环境下长期工作不出现锈蚀拉毛问题；活塞与端盖处设置多道组合密封结构，包含承压密封圈、防尘圈、导向支撑环，既能够杜绝高压油液的内泄与外漏，又可以为活塞杆提供稳定的径向支撑，避免长行程作业时出现活塞杆偏磨、爬行等问题。在外形尺寸与安装边界设计上，该油缸的缸体外径、活塞杆直径、行程长度、耳环孔径与中心距均按照通用液压元件的安装适配规范设计，可直接替换同规格的常规标准油缸，无需对设备原有安装位进行改造；缸体外部的油口采用标准公制螺纹连接，可适配常规液压管路接头，安装布局时仅需预留出耳环铰接的转动空间、活塞杆伸缩的行程余量以及管路连接的操作空间，即可完成整机集成，能够大幅降低设备设计阶段的液压元件选型适配成本，同时后期维护更换密封件、易损件时也无需复杂专用工具，拆装便捷性较好，可有效缩短设备停机维护时长。
