可调式管道夹持水管扳手结构设计

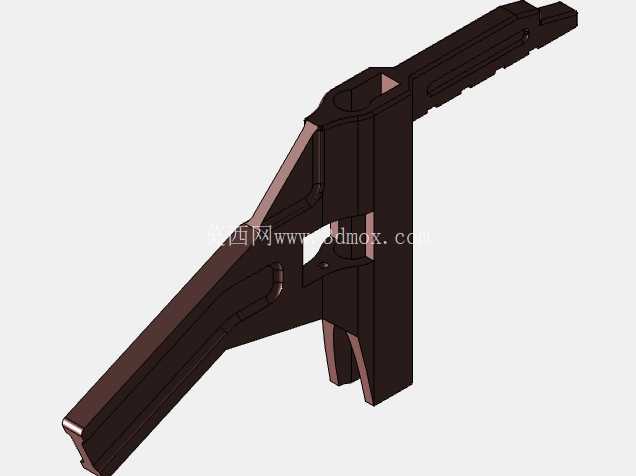

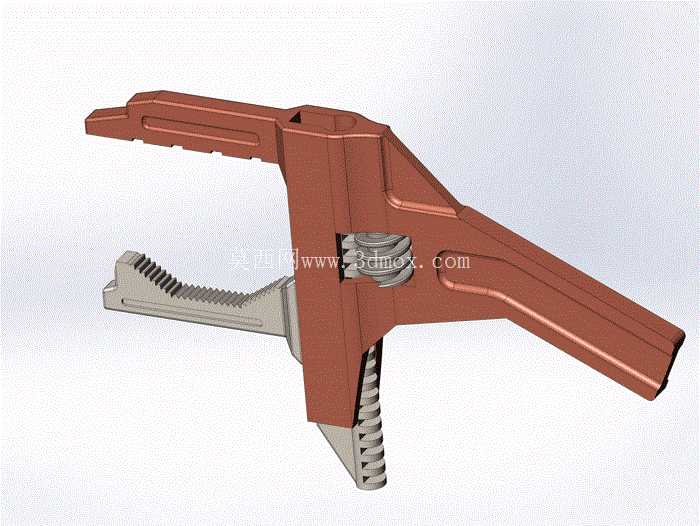

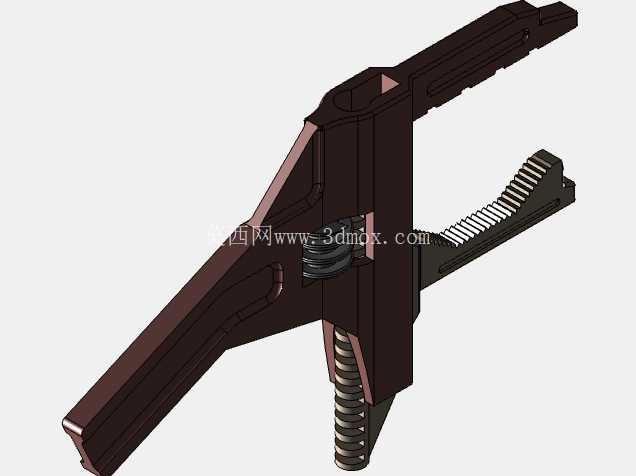

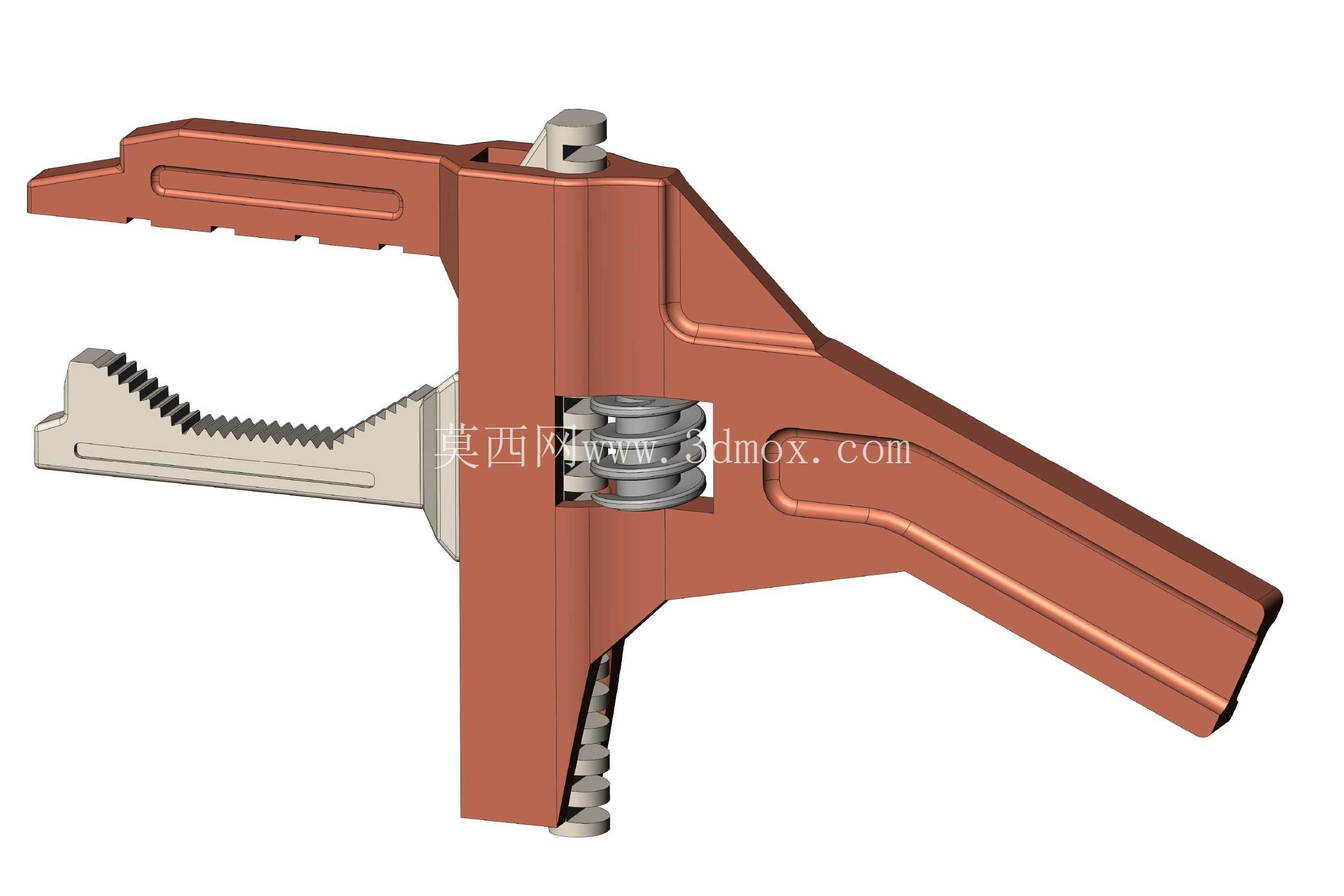

　　这款可调式管道夹持扳手，主要面向民用给排水安装、小型管路维护、厨卫五金拆装场景设计，区别于传统固定开口扳手的适配局限，其核心结构采用齿条式调节机构，可在一定范围内连续调整夹持开口尺寸，覆盖常见家用给排水管、小型塑料虹吸管、薄壁金属管件的夹持作业需求。从结构设计逻辑来看，扳手主体采用分体式压铸成型思路，固定钳体与活动钳身通过内置弹簧实现预紧定位，钳口部位加工有连续锯齿形咬合齿，齿形角度经过反复校核，既保证咬合管件时不会出现打滑脱开的问题，又能避免齿尖过度嵌入管件表面造成管壁损伤，尤其适配薄壁PPR管、PVC管这类易变形管件的拆装作业。

　　握持部位做了贴合手掌弧度的加宽处理，作业时手部受力分布更均匀，长时间拧转作业也不会出现局部压痕，钳身尾部的延伸结构可作为加力杆使用，遇到锈蚀管件时无需额外套入加力管，直接握持尾部即可输出更大扭矩。从安装与使用边界来看，这款扳手的整体开合行程覆盖10mm到50mm直径的圆形管件，钳身最大开合角度不超过45度，避免开口过大导致活动钳身脱出齿条轨道的风险，整体闭合状态下的外形尺寸可放入常规工具腰包，适合上门维修人员随身携带。在实际应用场景中，这款扳手既可以用于厨卫空间下水管道的拆装更换，也能适配小型水族箱虹吸管、家用净水器管路的紧固作业，相比传统管钳，其自重更轻，钳身表面做了防锈涂层处理，在潮湿的厨卫环境下使用也不易出现锈蚀卡滞的问题。

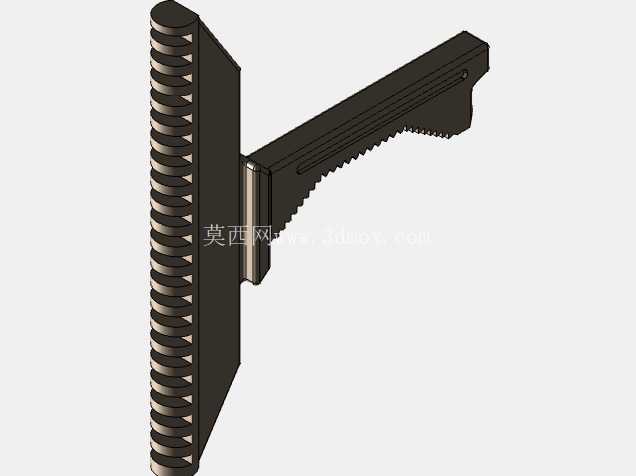

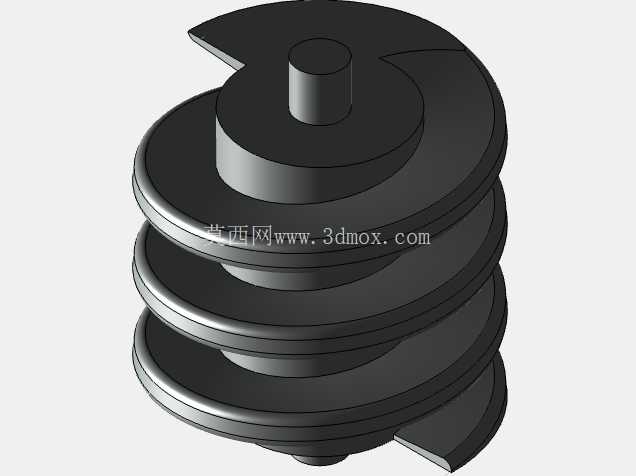

　　设计过程中针对齿条调节结构做了防脱限位，活动钳身调节到最大开口位置时会被固定钳体上的限位凸台挡住，不会出现零件分离散落的情况，内置的复位弹簧可在松开握持力时让钳口保持在当前调节位置，无需每次作业前重新调整开口尺寸，单人单手即可完成管件对位、夹持、拧转的全流程操作。钳口的咬合齿做了不等距排布，靠近钳头根部的齿距更小、齿深更浅，用于夹持小直径薄壁管件，靠近钳口前端的齿距更大、齿深更深，用于夹持大直径或表面有锈蚀的管件，不同位置的齿形对应不同工况，兼顾了夹持力与管件保护性。

　　钳身的受力部位做了加厚加强筋处理，在输出最大额定扭矩时，钳身变形量控制在0.2mm以内，不会出现钳口张开、咬合失效的问题，活动钳身与固定钳体的配合面做了研磨处理，调节过程顺滑无卡滞，即使沾有少量水渍、泥沙，也能正常调节开口尺寸，不会出现齿条卡死的情况。这款工具的结构没有多余的复杂零件，日常维护仅需定期在齿条部位涂抹少量润滑脂即可，整体使用寿命远高于普通塑料材质的管道扳手，同时重量比同规格铸铁管钳轻60%左右，高空作业、狭小空间作业时的操作灵活性更强。在狭小的橱柜下方、卫浴间墙角这类操作空间受限的场景下，这款扳手的窄型钳头可以深入管件安装位置，不需要太大的操作摆幅就能完成管件拧转，解决了传统管钳钳头过宽无法伸入狭小空间的痛点。
