钢包配套底吹氮枪冶金装置结构

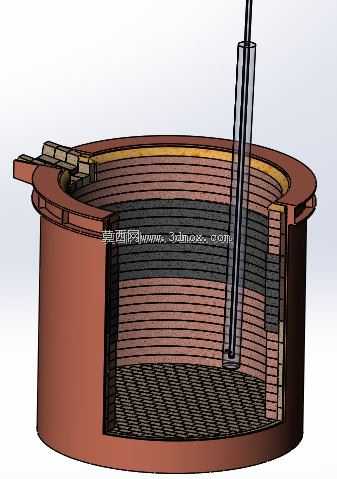

　　在转炉或电炉出钢后的炉外精炼工序中，钢包作为承接、转运并完成钢水精炼处理的核心容器，其配套的底吹氮枪装置是实现钢水成分均匀化、温度均质、夹杂物上浮去除的关键功能部件。这套三维结构完整还原了钢包本体与插入式氮枪的装配关系，可直接用于冶金设备结构教学、精炼工位布局校核、非标氮枪适配改造的设计参考。从实际工况来看，钢包本体采用厚壁焊接结构，内壁铺设多层耐火衬层，最外层为高强度钢质外壳，承担钢水静载荷与吊运过程中的动载荷，衬层从接触钢水的工作层到永久层依次采用不同材质的耐火材料，兼顾抗钢水冲刷、抗渣侵与保温隔热的多重需求，包沿位置设置对称的吊耳结构与渣线挡圈，适配天车吊运与倒渣作业的操作空间。氮枪采用垂直插入式安装结构，

　　枪身主体为多层复合套管结构，中心通道为氮气输送通路，外层依次设置冷却介质通路、耐火防护层，避免枪身在1600摄氏度以上的钢水环境中过快烧损，枪头位置设计有弥散式出气结构，可将通入的氮气破碎为细小气泡，在钢水中形成均匀的上浮气幕，带动钢水形成循环流动，既可以均匀钢水的成分与温度，还能吸附钢水中的细小非金属夹杂物，带动夹杂物上浮至渣层被去除，部分精炼工况下还可通过氮枪向钢水内喂入合金包芯线，完成成分微调作业。设计过程中重点校核了氮枪的插入深度，枪头距离包底的预留高度既保证吹气搅拌的覆盖范围，避免出现搅拌死区，又防止高速气流直接冲刷包底耐火层造成局部侵蚀过快，同时枪身与包盖的配合位置预留了足够的热膨胀间隙，

　　避免高温下枪身受热膨胀与包盖结构发生卡滞。钢包的倾翻转轴位置经过重心校核，满包状态下的重心始终处于转轴下方，保证吊运与倾翻倒钢过程的稳定性，包底设置的透气砖位置与氮枪插入位置形成错位布局，避免两股气流相互干扰形成钢水飞溅。从安装边界来看，钢包的外径尺寸适配炼钢厂现有吊运天车的钩距与精炼工位的承载座尺寸，包口高度匹配钢水接收跨的出钢口高度，氮枪的升降行程适配现有精炼工位的枪架导轨行程，无需对现有工位的基础结构做大规模改造即可完成替换安装。结构细节上，钢包的耳轴位置采用加厚锻件结构，与包身外壳采用全焊透结构连接，焊缝经过无损检测可承受满包钢水的总载荷，耳轴与吊具的配合面加工有定位卡槽，避免吊运过程中出现脱钩风险；

　　氮枪的尾部设置有快速接头结构，可快速连接氮气输送管路与冷却介质管路，接头位置设置有密封结构与防松装置，避免高温环境下管路脱落造成漏气事故。在实际生产应用中，这套结构的搅拌效果直接影响精炼周期与钢水纯净度，合理的枪位设计可将钢水成分均匀化时间缩短15%左右，同时降低耐火材料的局部侵蚀速率，延长钢包的整体使用寿命，减少非计划停包维修的频次。建模过程中完整还原了各层耐火衬的厚度差、枪身各层套管的配合间隙、包身加强筋的布置位置，所有配合面的公差设置符合冶金设备的设计规范，可直接导出工程图用于生产制造参考，也可用于冶金操作培训的可视化教具，帮助现场操作人员理解底吹搅拌的工作原理与设备结构组成。
