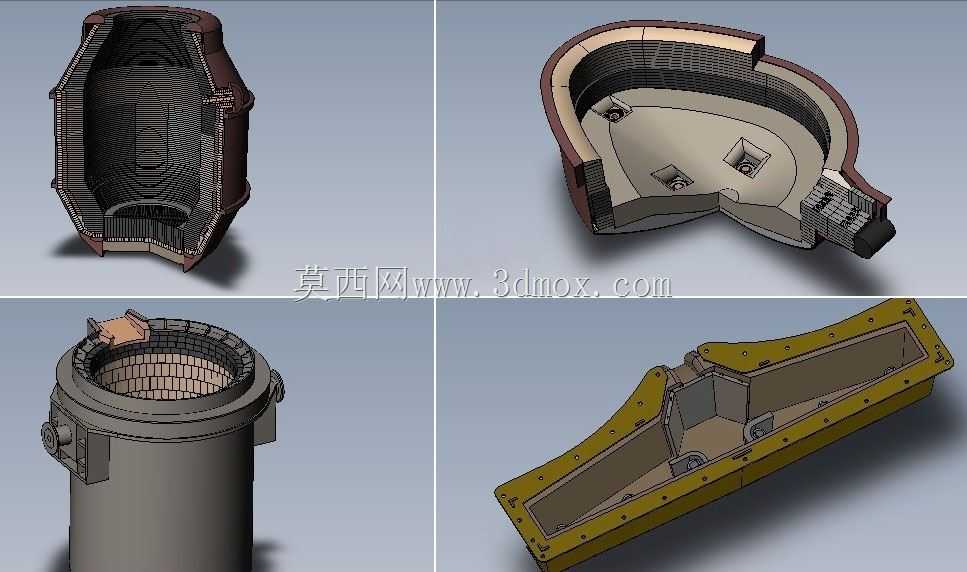

炼钢用冶金炉体内部耐火衬结构三维数模

　　本次呈现的三维结构针对冶金炼钢工序的核心盛装容器展开设计，覆盖炉体外壳、内部耐火衬砌层、端部连接结构等核心组成部分，可直接用于冶金设备的结构校核、衬层施工模拟、热场仿真分析等工程场景。在实际炼钢生产环节，该类炉体承担着盛装高温熔融金属、承载冶炼过程物理化学反应的核心作用，从废钢加料、吹氧冶炼到出钢排渣的全工序周期内，结构需要同时承受1600℃以上的高温钢水冲刷、炉渣化学侵蚀、频繁的温度急变带来的热应力，以及装料、倾动过程的机械载荷，因此结构设计的合理性直接决定炉体的服役寿命与生产安全。

　　从结构功能分层来看，整个炉体采用多层复合设计思路，最外层为钢制焊接壳体，承担整体结构的力学承载作用，所有外部连接耳轴、倾动配合结构均集成在该层壳体上，建模时严格按照承压容器的焊接结构规范处理壳体的拼接焊缝位置、壁厚过渡区域，避免出现应力集中的锐角结构，壳体的外形轮廓结合倾动作业的运动轨迹做了圆弧过渡处理，保证倾转过程中不会与周边的倾动支架、除尘罩等配套设备发生运动干涉。壳体内部为分层砌筑的耐火衬层，紧邻钢壳的是隔热层，采用低密度隔热材料降低炉壳外壁温度，减少热量散失的同时避免壳体长期处于高温蠕变温度区间；中间层为承重耐火砖层，承担衬层整体的结构支撑作用；直接接触钢水与炉渣的工作层则采用抗侵蚀、抗冲刷性能优异的耐火材质，建模时完整还原了耐火砖的错缝砌筑排布方式，砖缝预留间隙符合耐火材料砌筑的工程规范，同时在出钢口、渣线区域等易损耗部位做了衬层加厚处理，匹配实际生产中局部侵蚀速率更快的损耗特性。

　　从安装边界与尺寸配合来看，炉体两侧的耳轴安装位同轴度公差严格控制在冶金设备的通用规范范围内，保证倾动机构驱动时炉体转动平稳无卡滞；端部的法兰连接面预留了密封件安装槽，可配合炉盖、排烟管道等附属部件实现密封连接，避免冶炼过程中烟尘外溢；出钢口的流道结构做了平滑圆弧过渡，减少出钢时钢水的湍流飞溅，同时流道的衬层采用可快速更换的分体式结构设计，方便生产过程中局部损耗后的快速检修替换，无需整体拆除全部衬层。

　　建模过程中充分考虑了后续工程应用的拓展性，不同结构层采用独立的实体建模方式，可直接导入仿真软件进行热-结构耦合分析，计算不同冶炼阶段炉体的温度场分布、热应力大小，为衬层厚度优化、材质选型提供数据支撑；也可用于施工环节的砌筑模拟，提前排布耐火砖的加工尺寸，减少现场施工的材料损耗与砌筑误差。针对炉体倾动过程的运动校核，数模保留了完整的外部轮廓与运动副参考基准，可直接导入装配环境验证与倾动机构、锁止装置、周边配套设备的空间间隙，避免现场安装出现干涉问题。不同于常规的简化外观模型，该数模完整还原了内部衬层的砌筑细节、连接结构的配合尺寸，所有壁厚、圆角、安装孔位的参数均参考冶金行业同类设备的通用设计规范设定，可直接作为同类设备设计、改造的参考依据，也可用于职业院校冶金设备专业的教学演示，帮助从业者直观理解炼钢炉体的分层结构与各部分功能作用。
