可调式搭扣锁具工业结构三维设计

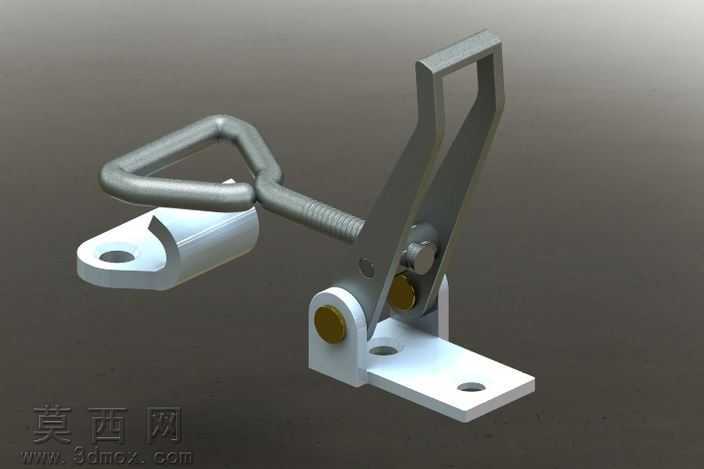

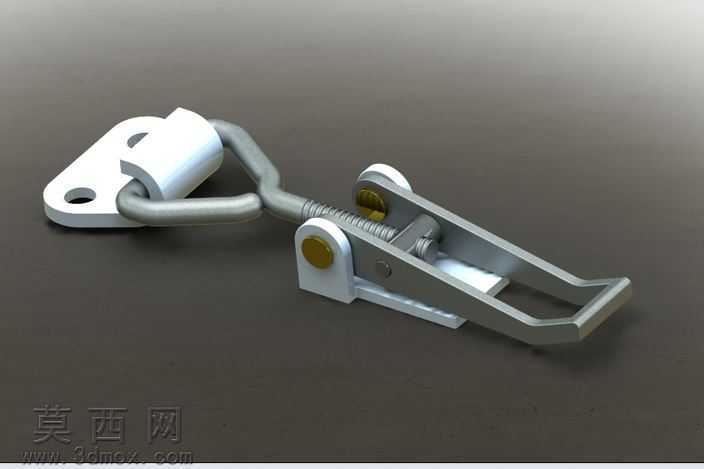

本作品为可调式搭扣锁具的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先对搭扣的各组成部件进行独立草绘建模，依次完成固定挂座、弯折成型的金属钩环、带调节螺纹的弹簧组件、铰接式锁扣主体、销轴紧固件等零件的特征搭建，通过拉伸、扫描、螺旋线扫掠、倒角、圆角等基础建模命令还原零件的真实加工形态，对弹簧部分采用可变螺距螺旋扫描特征实现，精准还原弹簧两端并紧磨平的端部结构，对铰接位置的销轴与安装孔采用间隙配合的尺寸设定，还原真实装配的活动余量。装配阶段按照实际产品的装配逻辑添加配合约束，固定挂座设置为固定零件，钩环与挂座添加旋转配合，弹簧组件与钩环、锁扣主体分别添加同轴与端面贴合约束，锁扣主体的铰接位置添加旋转自由度，最终实现搭扣扣合、解锁的全行程活动仿真，可直观演示搭扣从张开到压紧锁止的完整动作过程。材质与渲染阶段，针对不同零件的实际材质赋予对应材质属性，金属冲压成型的锁扣主体、钩环部件赋予哑光拉丝不锈钢材质，调整金属粗糙度与反射参数还原冷轧冲压件的表面质感，铰接位置的销轴、调节螺母赋予镀锌亮面金属材质，弹簧部件赋予弹簧钢的暗灰金属质感，固定挂座的白色部件赋予硬质工程塑料材质，调整塑料的漫反射与轻微反光参数，还原工业塑料件的哑光质感；场景搭建采用深灰色哑光地面作为承载，添加三点式布光，主光从侧上方打亮搭扣主体轮廓，辅光补全暗部细节避免死黑，背光勾勒金属部件的边缘高光，最终渲染出的效果图清晰展现搭扣的结构细节与材质质感。设计思路上，这款可调式搭扣针对不同应用场景的压紧力需求设计了螺纹调节结构，通过旋转调节螺母可改变弹簧的预压缩量，从而适配不同厚度的被连接件、调整搭扣锁止后的拉紧力度，铰接结构的锁扣主体采用杠杆压紧原理，操作时扳动锁扣尾部即可通过省力结构实现快速扣合与解锁，钩环的弯折造型适配挂座的挂接结构，扣合后可形成稳定的拉紧锁止状态，避免受振动意外松脱，整体结构紧凑，各部件无多余设计，完全匹配工业领域箱体、设备舱门、工装夹具等场景的快速锁止需求，建模过程中所有零件均保留可编辑参数，可根据实际使用需求调整各部件尺寸、弹簧参数，适配不同的安装场景与拉紧力要求。
