工业级F型快速夹紧夹具三维设计

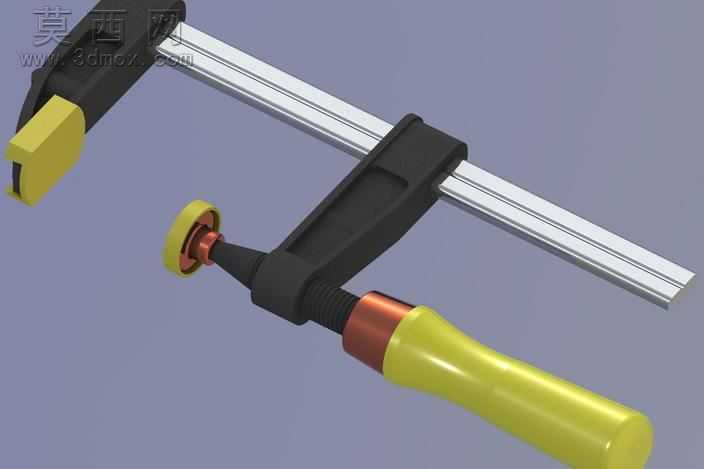

本作品为工业常用F型快速夹紧夹具的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际五金夹具的生产尺寸规范，各零部件间的装配关系完全还原实物的运动逻辑。模型整体由固定夹座、滑动导轨夹臂、螺旋进给机构、防滑压头、握持手柄五大核心部分组成，建模阶段首先绘制导轨的截面草图，通过拉伸特征生成带定位滑槽的长直导轨主体，导轨表面做了细微的防滑纹理处理，还原金属型材的轧制表面质感。固定夹座与导轨一端采用过盈配合的装配结构，夹座前端的黄色防滑压头单独建模，通过圆角特征处理压头边缘，避免尖锐棱角，压头材质设置为高摩擦系数的聚氨酯橡胶，渲染时调整材质的漫反射参数，还原橡胶材质的半哑光质感。滑动夹臂可沿导轨自由滑动调整夹持范围，夹臂与螺旋进给机构采用同轴心配合，进给螺杆部分通过扫描特征生成梯形传动螺纹，还原螺纹的真实牙型结构，螺杆与夹臂间添加螺旋配合关系，可实现旋转手柄时的进给运动仿真。螺杆尾端的铜质调节环单独赋予金属铜材质，调整材质的反射参数与粗糙度，还原铜件的金属光泽与使用后的细微磨损质感；握持手柄采用符合人体工学的弧形曲面设计，通过放样特征生成流畅的手柄曲面，表面做细微的防滑凸点纹理，材质设置为工程塑料，渲染时调整塑料材质的高光参数，还原硬质塑料的温润质感。前端活动压头同样采用聚氨酯材质，压头与螺杆端部采用转动配合，夹紧工件时压头可自适应贴合工件表面，避免夹伤工件表面。整体渲染采用柔和的工作室光照环境，添加软阴影效果突出各部件的结构层次，金属导轨部分赋予冷轧钢材质，调整金属的反射率与粗糙度，还原钢材的冷冽金属质感，黑色夹座部分赋予铸铁材质，还原铸铁件的哑光磨砂质感。设计过程中充分考虑夹具的实际使用场景，各运动部件间预留了合理的装配间隙，避免运动干涉，整体结构紧凑，夹持行程范围符合常规工业F夹的尺寸标准，可直接用于工装夹具的结构参考、五金产品的设计演示以及相关教学场景使用，模型各零件可单独导出用于工程图生成，也可直接导入渲染软件生成产品宣传效果图。
