工业气瓶集中存储转运钢架结构

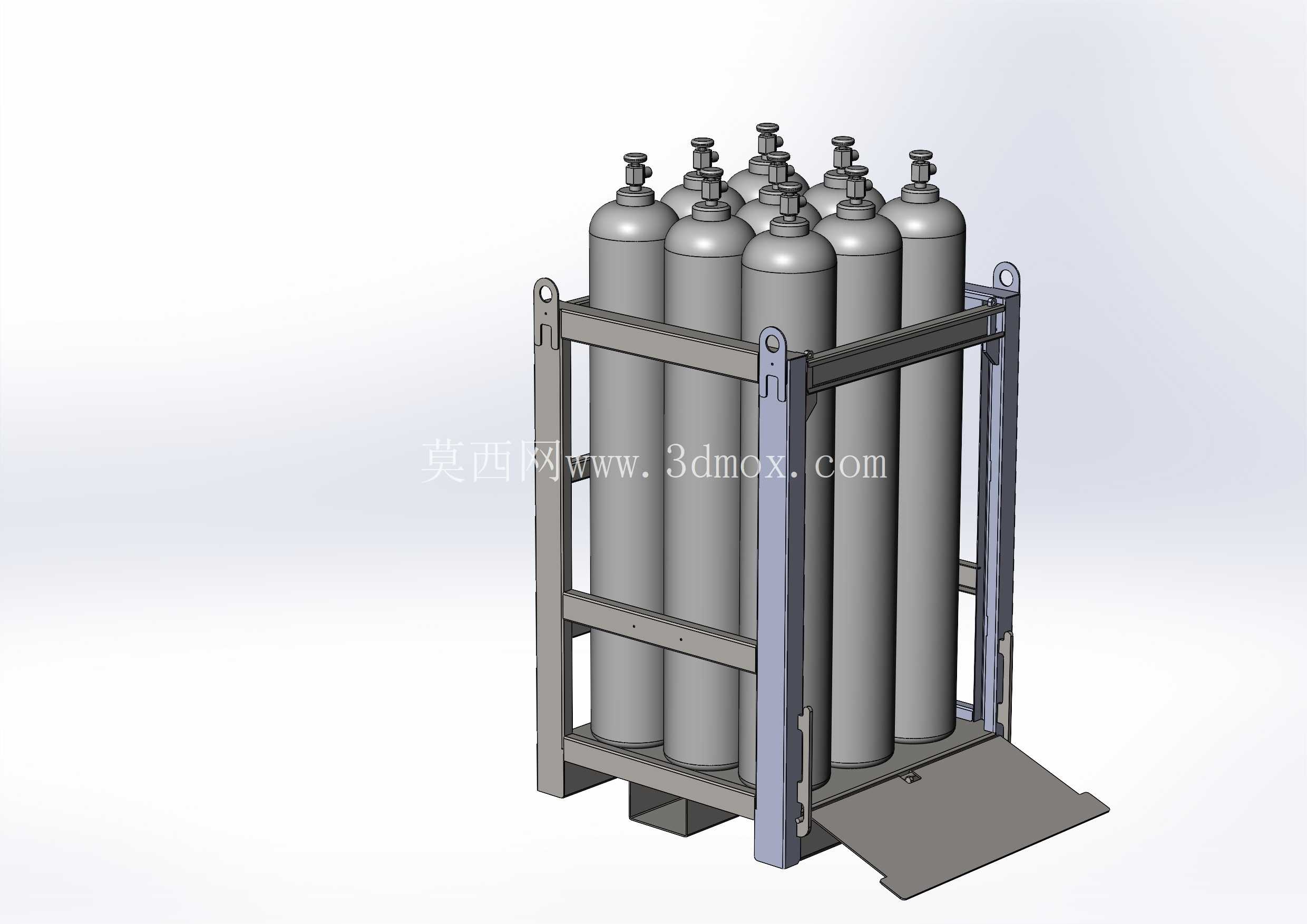

　　框架底部设置了带定位槽的承托底座，每只气瓶对应独立的弧形定位槽，能够卡住气瓶底部的裙边结构，防止气瓶在架体内出现径向窜动；框架中部设置了两道横向限位梁，梁体上对应每个气瓶位置加装了弹性卡扣，能够在气瓶中部形成可靠的周向约束，即使在转运过程中遇到路面颠簸或者急停工况，气瓶也不会出现倾斜脱出的问题。框架的前端设置了可翻折的坡道板，日常存储状态下坡道板向上翻起锁定，形成前端防护栏，避免气瓶从架体正面滑出；当需要取放气瓶时，将坡道板向下翻放至与地面接触，形成平缓的过渡斜面，操作人员无需将气瓶整体抬升过高，只需顺着坡道就能将气瓶推入或拉出架体，大幅降低取放作业的劳动强度，也减少了搬运过程中气瓶磕碰受损的概率。在工业生产现场，压缩气体气瓶的存储与转运一直是现场安全管理的核心环节之一，零散堆放的气瓶不仅容易发生倾倒碰撞，引发气体泄漏甚至爆燃风险，也会大幅增加车间内物料转运的人力成本，这款集中式气瓶存储钢架正是针对这类现场痛点开发的工位存储器具。从结构设计逻辑来看，整体采用框架式焊接钢结构，主体立柱选用加厚矩形钢管制作，能够承受多只满装气瓶的总载荷，同时避免长期使用后出现框架形变。

　　架体顶部设置了一体式吊耳结构，同时底部预留了标准叉车孔位，能够同时适配行车吊装和叉车转运两种作业模式，既可以在车间内部短距离通过叉车转移整架气瓶，也能够配合吊装作业完成跨区域、跨楼层的气瓶转运，适配不同厂区的物料搬运条件。从安装边界来看，这款存储架的整体外廓尺寸经过优化，在容纳9只标准工业高压气瓶的前提下，架体宽度控制在1.2米以内，深度控制在1米左右，高度适配常规2米以下的车间通道限高，既可以放置在车间边角的固定存储区作为长期存储工位使用，也能够直接推入货梯完成楼层转运，不会与常规车间的通道、门体、消防设施产生干涉。

　　在实际应用场景中，这类气瓶存储架既可以用于机械加工车间的焊接工位旁，集中存储氧气、乙炔、氩气等焊接用气瓶，替代传统的零散气瓶支架，减少工位旁的气瓶堆放杂乱问题；也可以用于气瓶暂存间的规范化存储，将不同类型的气瓶分架存放，满足安全生产的分类存储要求；还能够作为厂内气瓶周转的载具，配合叉车完成从气瓶库到生产工位的整架配送，减少单瓶反复搬运的作业环节。设计过程中充分考虑了工业现场的使用耐久性，所有钢结构连接处都采用满焊工艺，焊后做打磨去毛刺处理，整体表面做喷塑防锈处理，能够适应车间内潮湿、多粉尘的使用环境，长期使用不会出现漆面脱落、结构锈蚀的问题。

　　框架侧面预留了标识牌安装位，可以粘贴对应存储气瓶的介质名称、安全警示标识，方便现场管理人员快速识别气瓶类型，落实安全管理要求。不同于市面上常见的简易气瓶固定架，这款结构在设计时同步考虑了存储和转运的双重需求，没有额外的可拆卸零散部件，所有功能结构都与主体框架集成，避免了长期使用过程中零部件丢失的问题，整体结构免维护，只需要定期检查焊缝和卡扣的状态即可持续使用。在三维建模过程中，所有钢管的选型、卡扣的位置、坡道板的翻折角度都经过反复校核，确保气瓶推入时不会与框架梁体发生卡滞，锁定状态下每个约束点都能与气瓶瓶身可靠贴合，不会出现局部应力集中导致瓶身损伤的问题；底部叉车孔的间距符合标准叉车的货叉尺寸要求，吊装吊耳的位置经过重心校核，起吊时整架气瓶能够保持水平状态，不会出现倾斜侧翻的风险。
