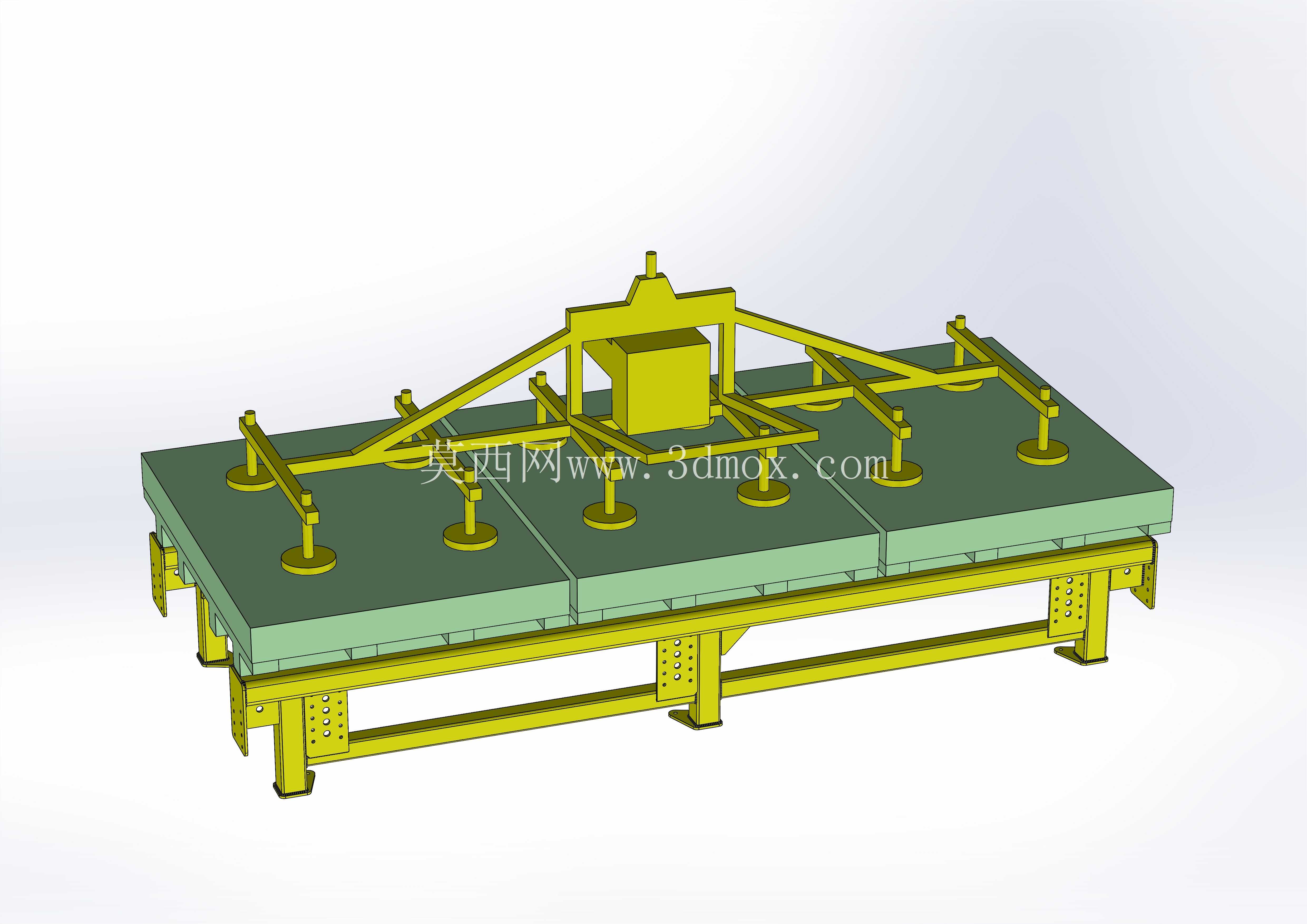

板材搬运真空吸附金属滚动作业台

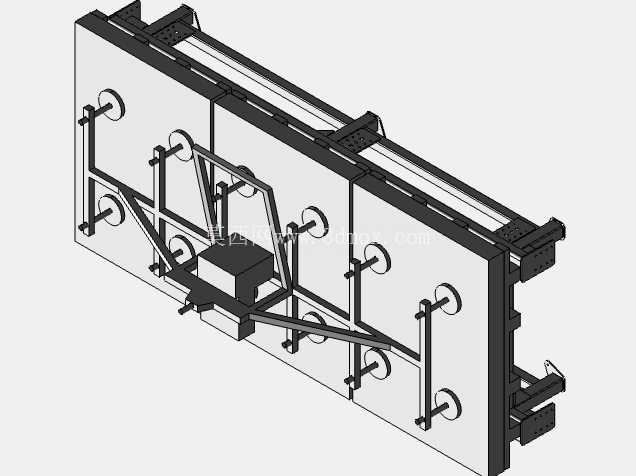

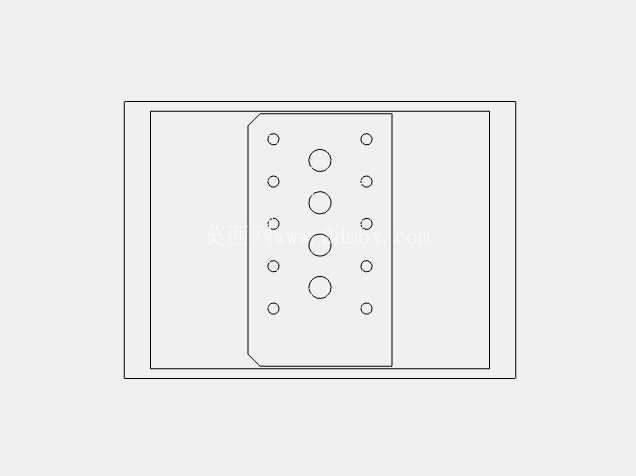

　　这套金属滚动作业台主要面向板材加工、钣金冲压、玻璃裁切、石材加工这类需要频繁移载大尺寸平面工件的生产场景，在生产线的上料工位、工序间转序工位、成品下料工位都能适配，替代传统人工抬板的作业模式，降低大尺寸薄板搬运过程中的弯折、刮蹭风险，也能减少人工搬抬重物的职业伤害。整套设备的台架主体采用标准矩形钢管焊接成型，底部支撑腿预留了地脚螺栓安装孔，可直接与车间混凝土地面固定，也可根据产线布局加装脚轮实现工位间的灵活移位，台架总宽度适配常见的1220mm、1500mm标准幅面板材，长度可根据单工位待存放工件的数量做模块化拼接，单段台架的长度通常设置为2000mm，多段拼接后可适配不同长度的生产线排布需求。台面上的滚动组件采用内嵌式安装，辊轮顶面略高于台架面板平面，工件放置后可沿辊道方向轻松推动，单根辊轮的承载能力按照单工位最大承载500kg设计，辊轮间距设置为150mm，避免薄型板材推送过程中出现下垂卡滞的问题。台架上方搭载的真空吸附移载机构，是整套设备的核心功能部件，吸附架采用桁架式结构设计，主横梁采用加厚矩形管，斜向支撑采用角钢焊接，在保证整体结构刚性的同时尽可能降低自重，减少移载过程中的惯性冲击。吸附盘的排布根据常见板材的幅面做了对称布置，共设置8个真空吸盘，单个吸盘直径为150mm，适配金属板、玻璃板、人造石板等不同材质的平面工件吸附，吸盘安装高度可通过顶部的调节螺杆微调，保证每个吸盘都能与工件表面完全贴合，避免出现漏气导致的吸附失效。吸附架的移动范围覆盖整个台架的作业面，横向移动行程与台架宽度匹配，纵向移动行程与台架长度匹配，可配合车间的真空发生系统使用，也可单独配套小型真空泵实现独立工位作业。

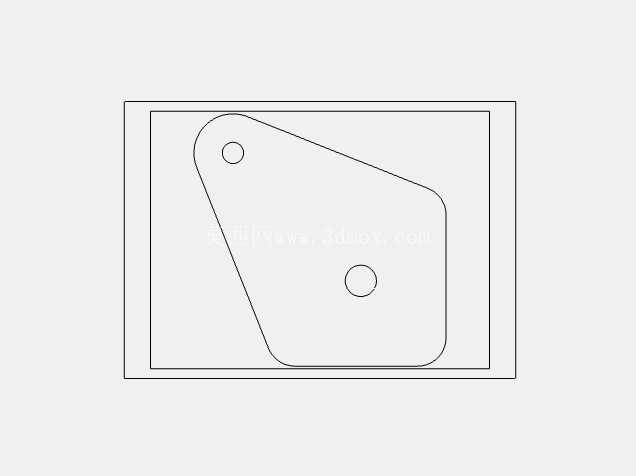

　　在设计这套设备的过程中，首先考虑的是台架的整体刚性，因为这类工位通常会承受工件放置时的冲击载荷，所以底部支撑腿与横梁的连接位置都加焊了三角形加强筋，所有焊接位置都做了去焊渣打磨处理，表面喷涂防锈漆与面漆，适配车间多粉尘、多切削液的作业环境。其次是辊道的安装精度，所有辊轮的安装轴孔都在焊接完成后做整体镗孔加工，保证所有辊轮的顶面处于同一水平面，高度差控制在0.5mm以内，避免工件推送过程中出现卡顿、跑偏的问题。吸附架的导向部分采用直线导轨配合滑块的结构，移动阻力小，定位精度高，导轨安装面在焊接后做铣削加工，保证导轨的直线度要求，避免移动过程中出现卡滞。

　　设备的安装边界需要考虑周边的操作空间，台架后侧距离墙面或者其他设备需要预留至少600mm的维护空间，方便后期更换辊轮、检修真空管路，台架前侧作为操作面，需要预留至少800mm的操作人员站立空间，吸附架的顶部距离地面的高度控制在2200mm以内，避免与车间的行车、照明管线产生干涉。真空管路沿吸附架的横梁内侧布置，采用快插接头连接，方便后期更换损坏的吸盘或者气管，管路排布整齐，不会在移载过程中与工件或者台架产生刮蹭。

　　在实际使用过程中，操作人员只需要将待加工的板材放置在台架的上料端，沿辊道推送到指定位置后，操作吸附架移动到工件上方，开启真空阀门将工件吸附牢固，再移动到下一个工序的台面上，关闭真空释放工件即可完成转序，整个过程只需要1名操作人员即可完成，相比传统人工抬板需要2-3人配合的模式，能大幅提升作业效率，也能减少工件表面的人为刮伤。针对不同厚度的工件，还可以通过调整真空压力来适配，薄型板材适当降低吸附压力，避免板材被吸盘吸变形，厚型板材可以提高吸附压力，保证搬运过程中的安全性。台架的面板采用加厚钢板制作，表面做喷塑处理，耐磨性能好，长期使用也不会出现明显的划痕，辊轮采用聚氨酯材质，硬度适中，不会刮伤工件表面，同时具备一定的减震能力，降低工件放置时的噪音。
