立式金属框架结构商用垃圾桶结构设计

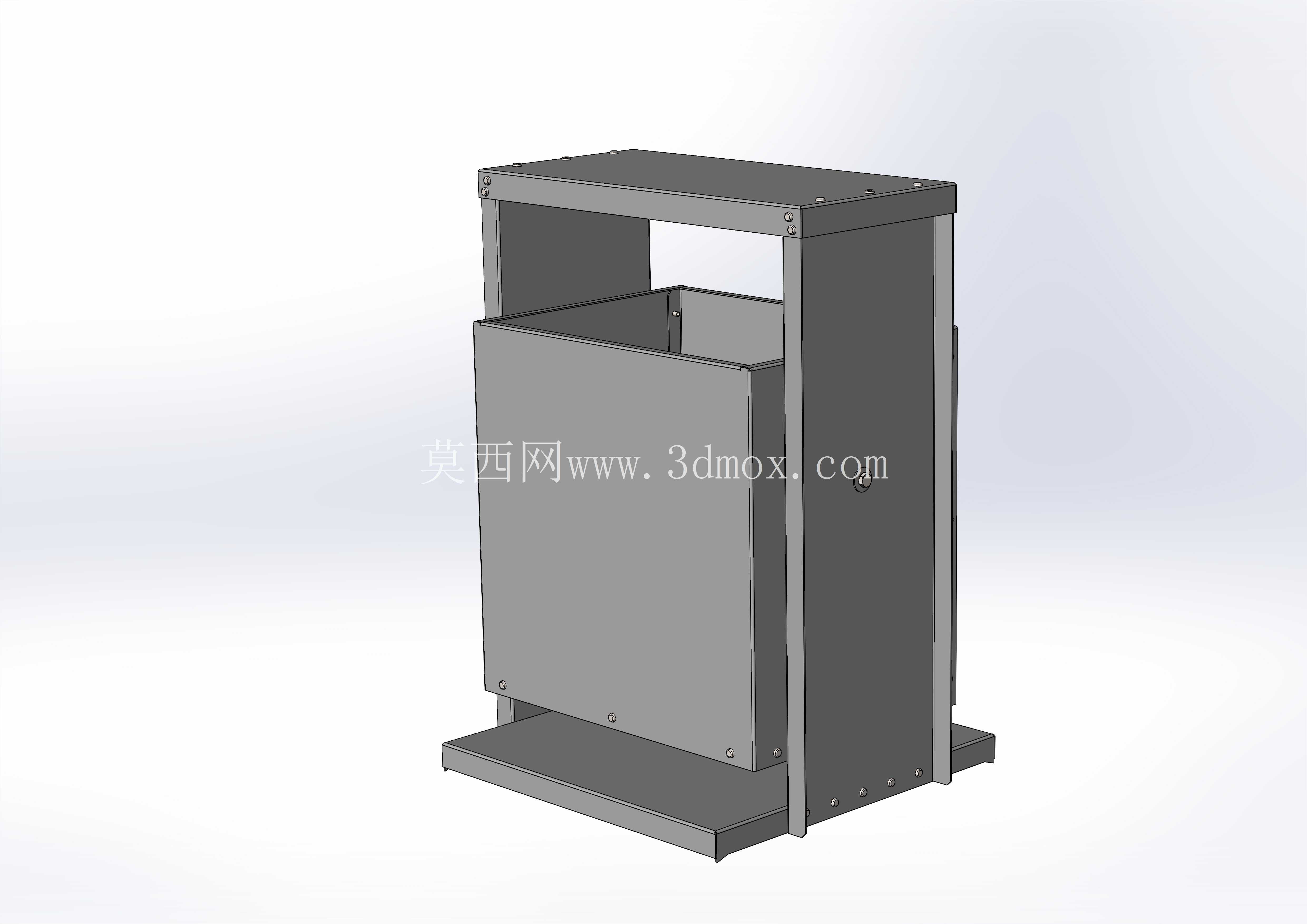

　　这款立式金属结构垃圾桶主要面向商用公共场景设计，常见应用于写字楼公共区域、工业园区通道、商场后勤走廊、生产车间边角等人员流动稳定、垃圾产生量持续的场所，区别于家用塑料垃圾桶，该结构优先考虑长期使用的抗磕碰性能与大容量收纳能力，适配公共场景下高频次、无精细化使用的实际工况。从结构组成来看，整体采用框架加内胆的分体式设计，外部承载框架由标准钣金件折弯后通过螺栓拼接而成，底部设置外延式支撑底座，底座边缘超出主体框架轮廓30mm左右，既可以降低整体重心避免被误碰倾倒，也能在地面存在少量积水时抬升主体框架，减少钣金件长期接触潮湿地表产生的锈蚀风险。

　　框架顶部设置一体化的挡边横梁，横梁与两侧立柱采用内六角螺栓连接，无外露突出的尖锐边角，避免过往人员剐蹭受伤；前侧预留全开式取放口，内胆可直接从前方抽拉取出，无需抬升整个桶体，日常清运垃圾时操作人员无需弯腰抬举过重的内胆，降低清运作业的劳动强度。内胆采用无外露焊缝的折弯钣金结构，边角处做圆弧过渡处理，避免残留垃圾死角，清理时可直接用水冲刷，内壁不易附着顽固污渍；内胆与框架之间预留5mm的装配间隙，即使钣金件存在加工公差也能顺利抽拉，不会出现卡滞问题。

　　设计过程中优先考虑钣金加工的工艺可行性，所有折弯边的内R角统一设置为1倍板厚，避免折弯时出现板材开裂问题；框架上的连接孔全部采用模具冲压成型，孔位公差控制在±0.2mm范围内，装配时无需二次扩孔即可完成拼接，适合批量下料加工。整体外形尺寸控制在宽度450mm、深度400mm、高度800mm的区间内，安装时无需在地面打膨胀螺栓固定，直接放置即可使用，可根据场地布置需求灵活挪动位置，适配不同宽度的走廊与边角空间。框架后侧设置有可拓展的安装孔位，后续可根据使用需求加装烟灰缸、分类标识牌、灭烟沙盒等附加配件，无需对主体结构进行二次改造。

　　结构受力层面，底部框架的承重横梁做了下沉式折弯加强，可承载满载状态下120L内胆的总重量，长期使用不会出现横梁下弯变形的问题；两侧立柱采用C型折弯截面，相比同厚度的平板结构抗侧翻扭矩提升40%以上，即使受到侧向的意外撞击也不会出现立柱弯折的情况。所有钣金件的外露边缘全部做压边处理，去除切割产生的毛刺，避免装配和使用过程中划伤操作人员。考虑到公共场景下的使用损耗，所有连接螺栓全部采用标准不锈钢件，长期处于潮湿或多尘环境下也不会出现锈死问题，后期更换损坏配件时可直接采购标准件替换，降低维护成本。内胆的前侧设置有内嵌式抠手位，抠手位采用一体冲压成型，无额外附加的塑料配件，避免低温或暴晒环境下配件老化碎裂。整体结构无复杂的曲面造型，所有零部件均可通过常规的激光切割、折弯、冲压工艺完成加工，无需开模，小批量生产时也能控制加工成本，适合不同场景下的定制化尺寸调整。
