虎钳配套带锯片安装工装结构设计

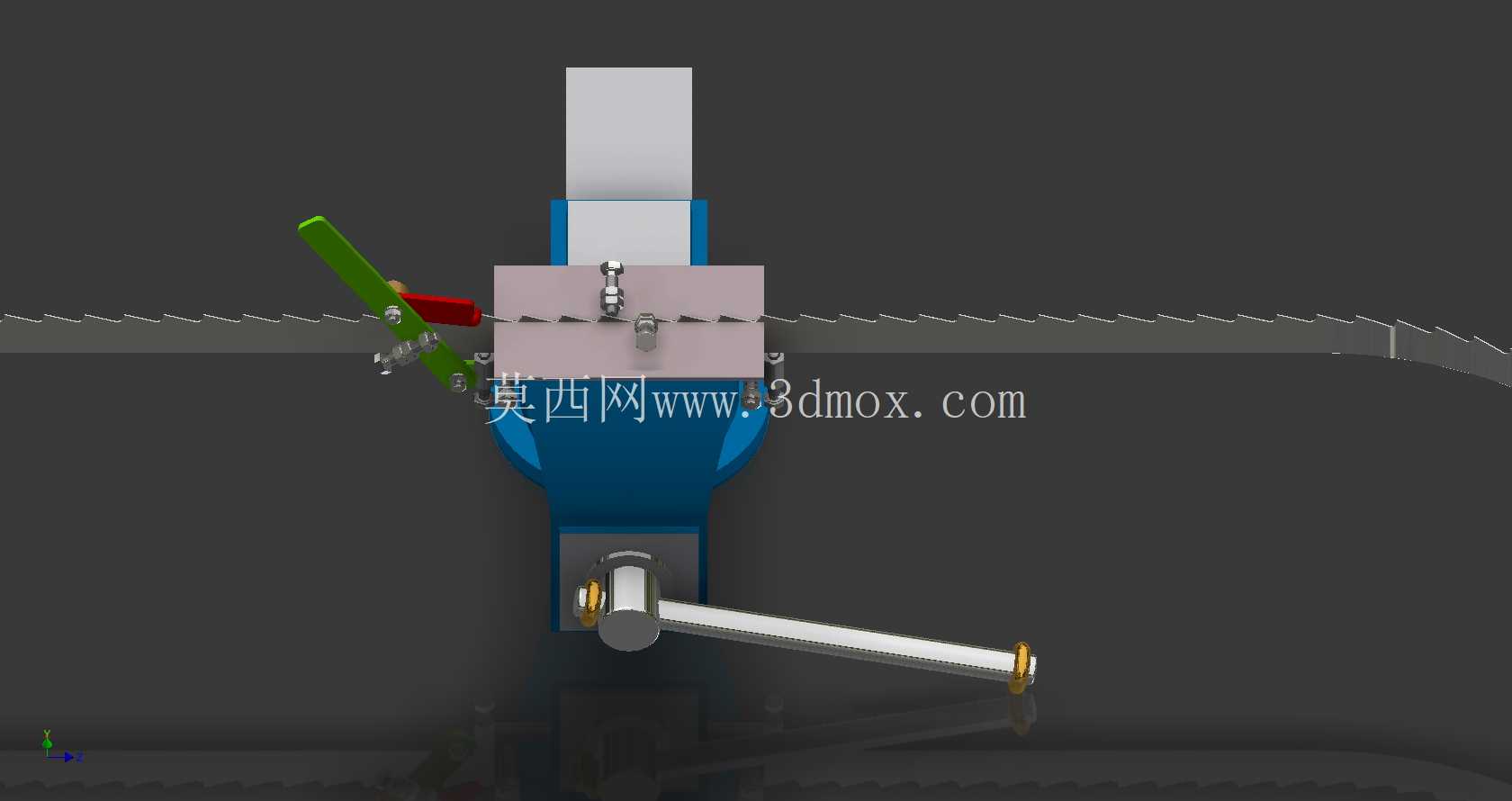

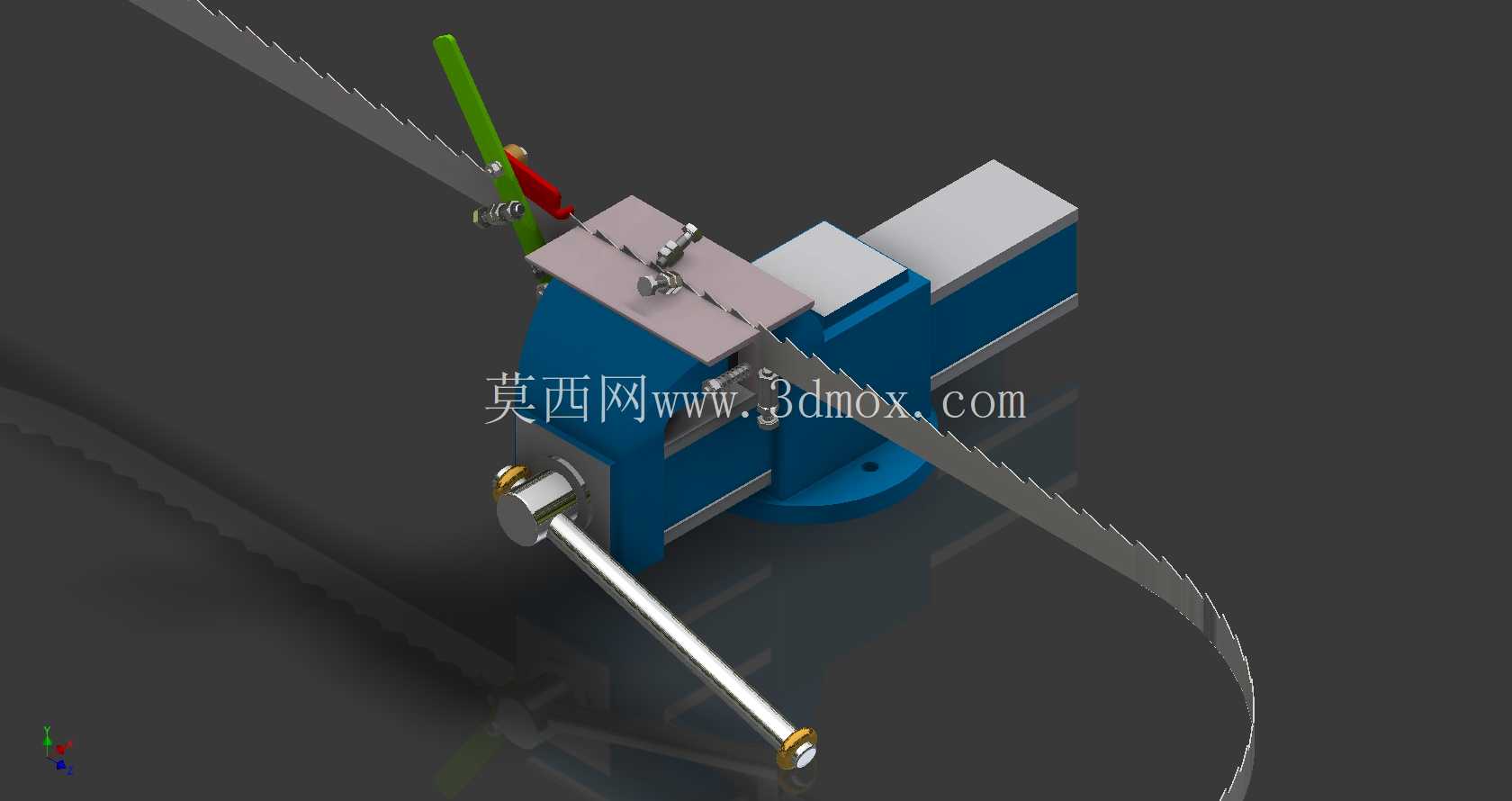

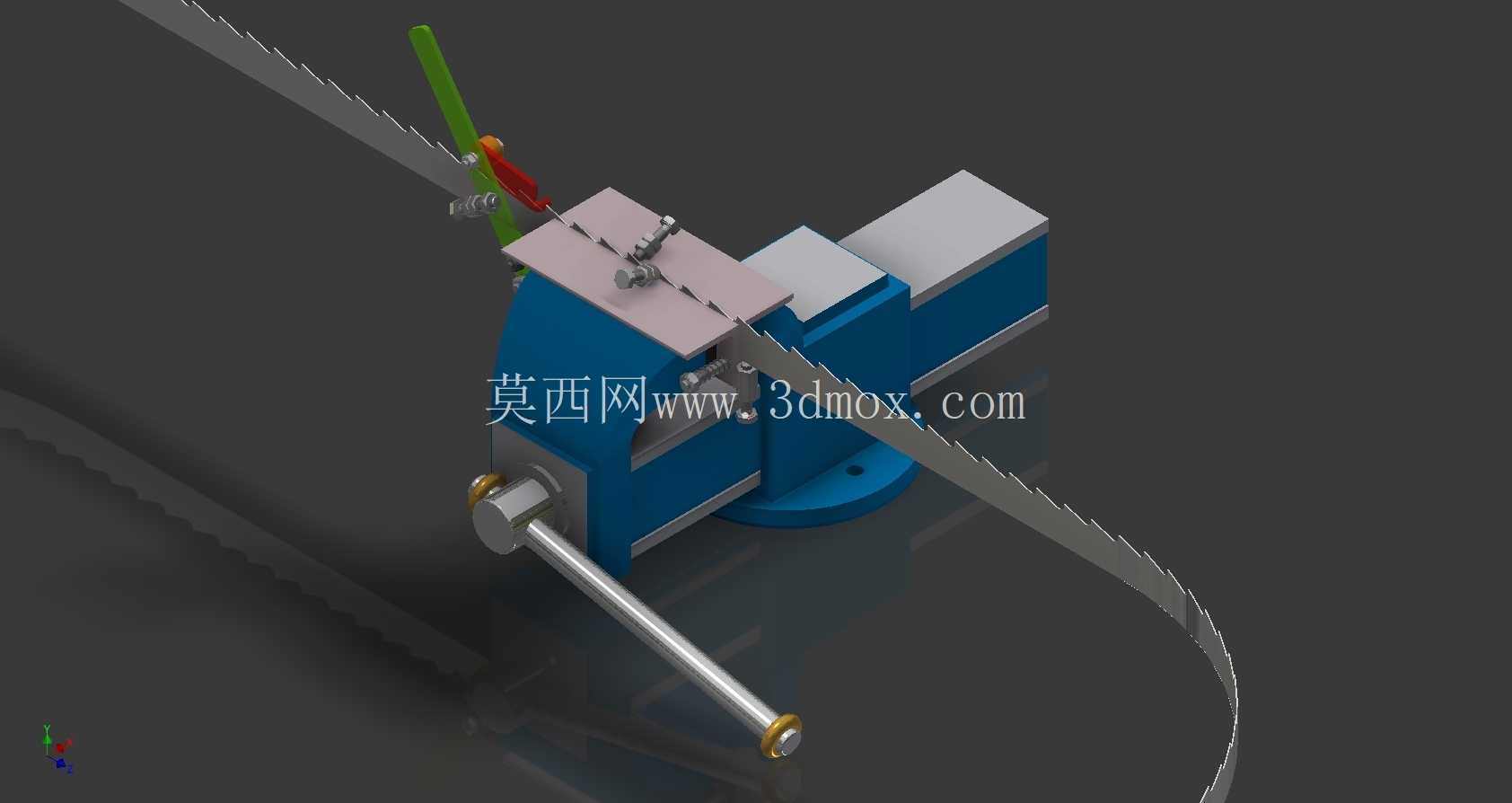

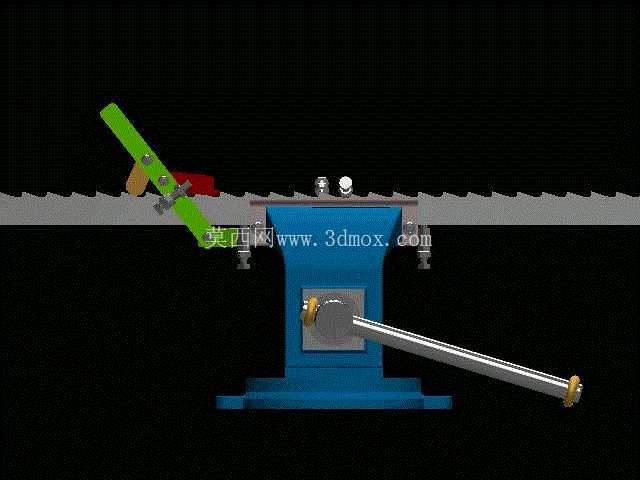

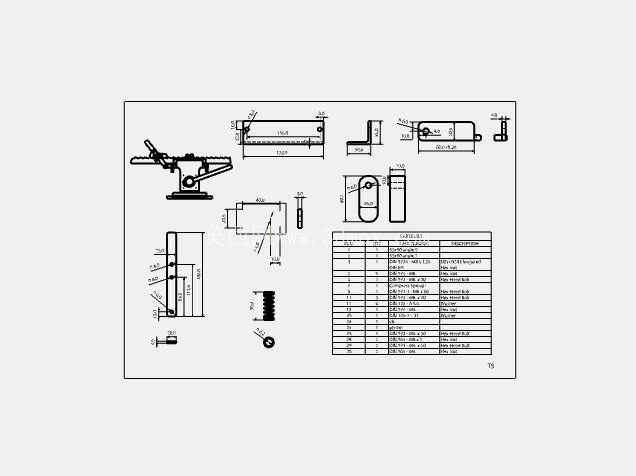

在金属加工、模具修配、小型零件下料的车间作业场景中，带锯条的齿形修整、锯片安装对位一直是影响锯切精度与作业效率的细节环节，这款适配台虎钳使用的带锯片安装工装，正是针对零散锯片修配、小批量锯条调校场景开发的配套夹持结构。日常作业里，台虎钳是钳工作业台最通用的夹持基准，多数小型工装都依托虎钳的夹持力完成固定，无需额外在工作台打孔安装，这套安装器直接利用虎钳的固定钳身作为安装基准，工装主体通过底部的定位凸台与钳口贴合，锁紧后即可形成稳定的作业平台，不需要额外的紧固件连接，拆装切换速度快，适配常规4寸、6寸规格的台虎钳安装边界，钳口夹持宽度覆盖100-150mm区间，不会超出常规台虎钳的最大开合行程。

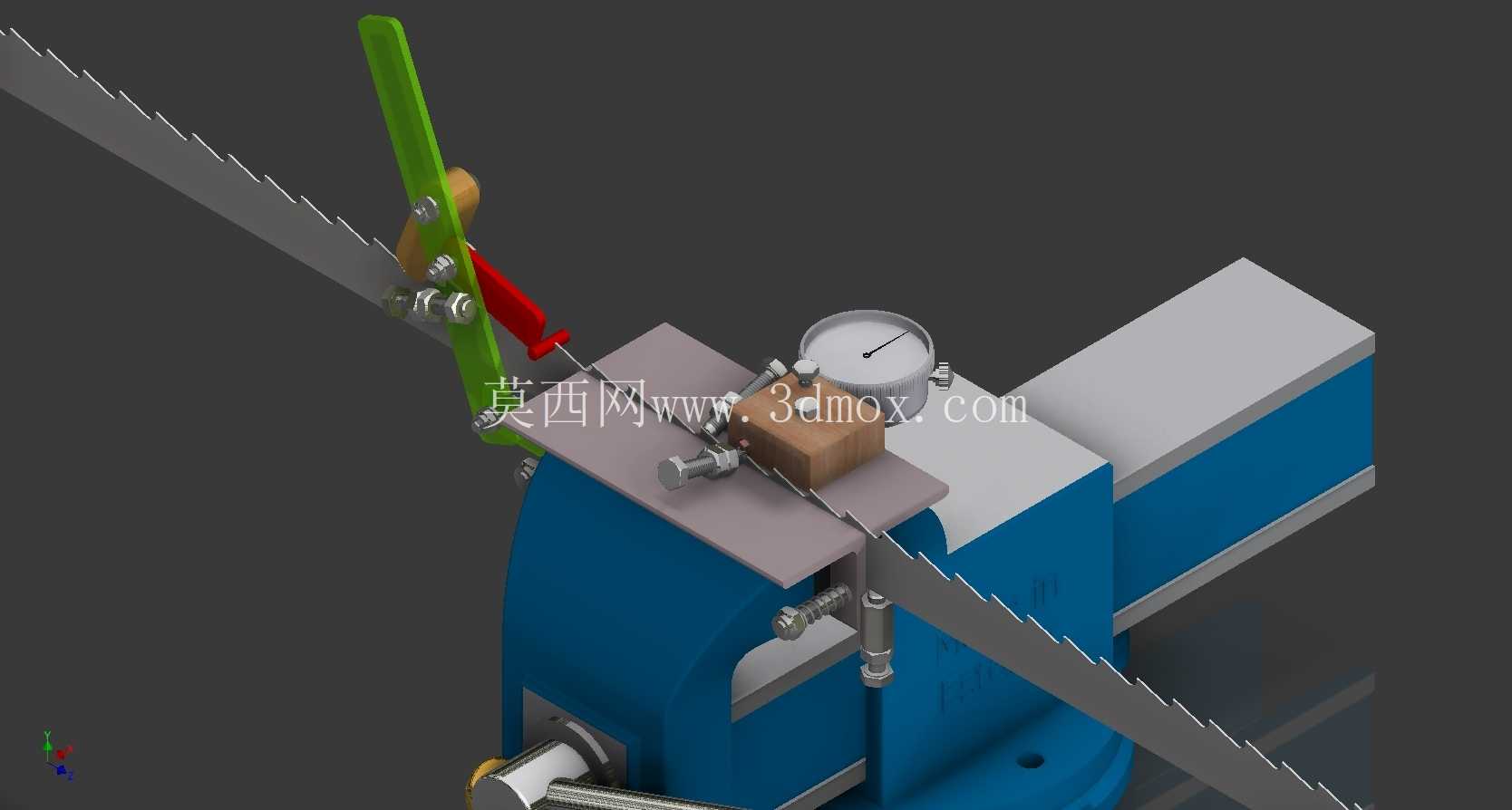

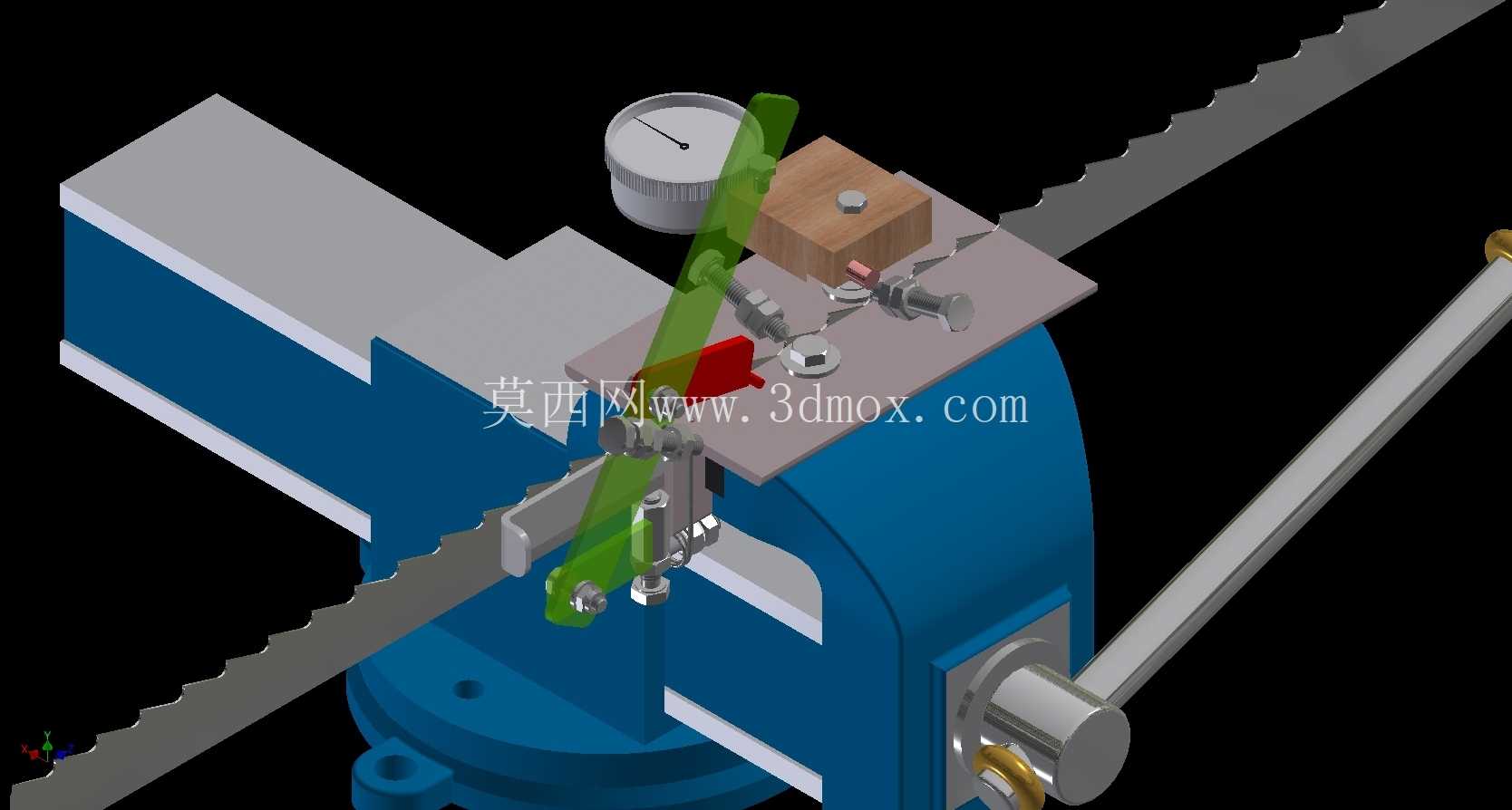

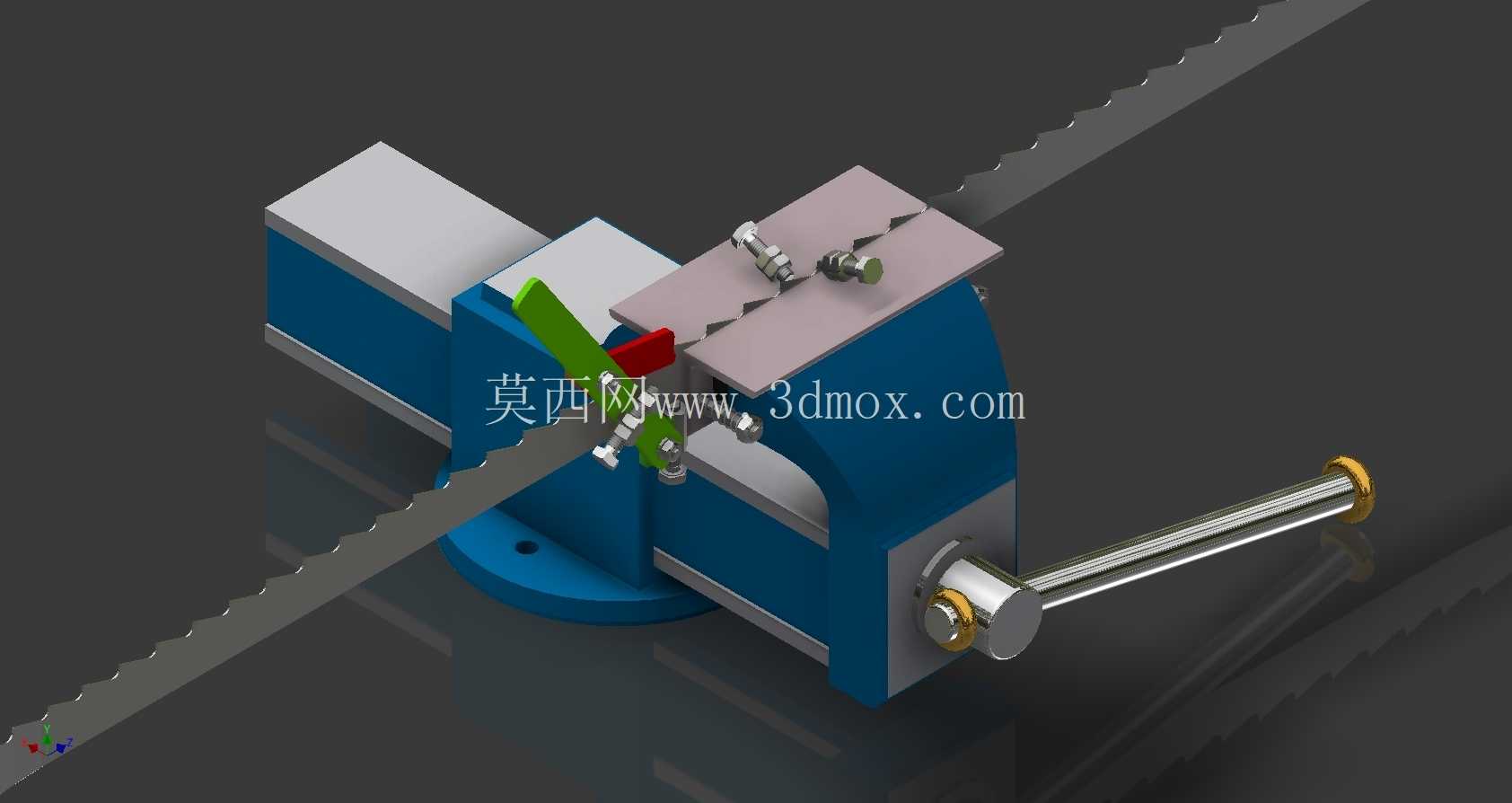

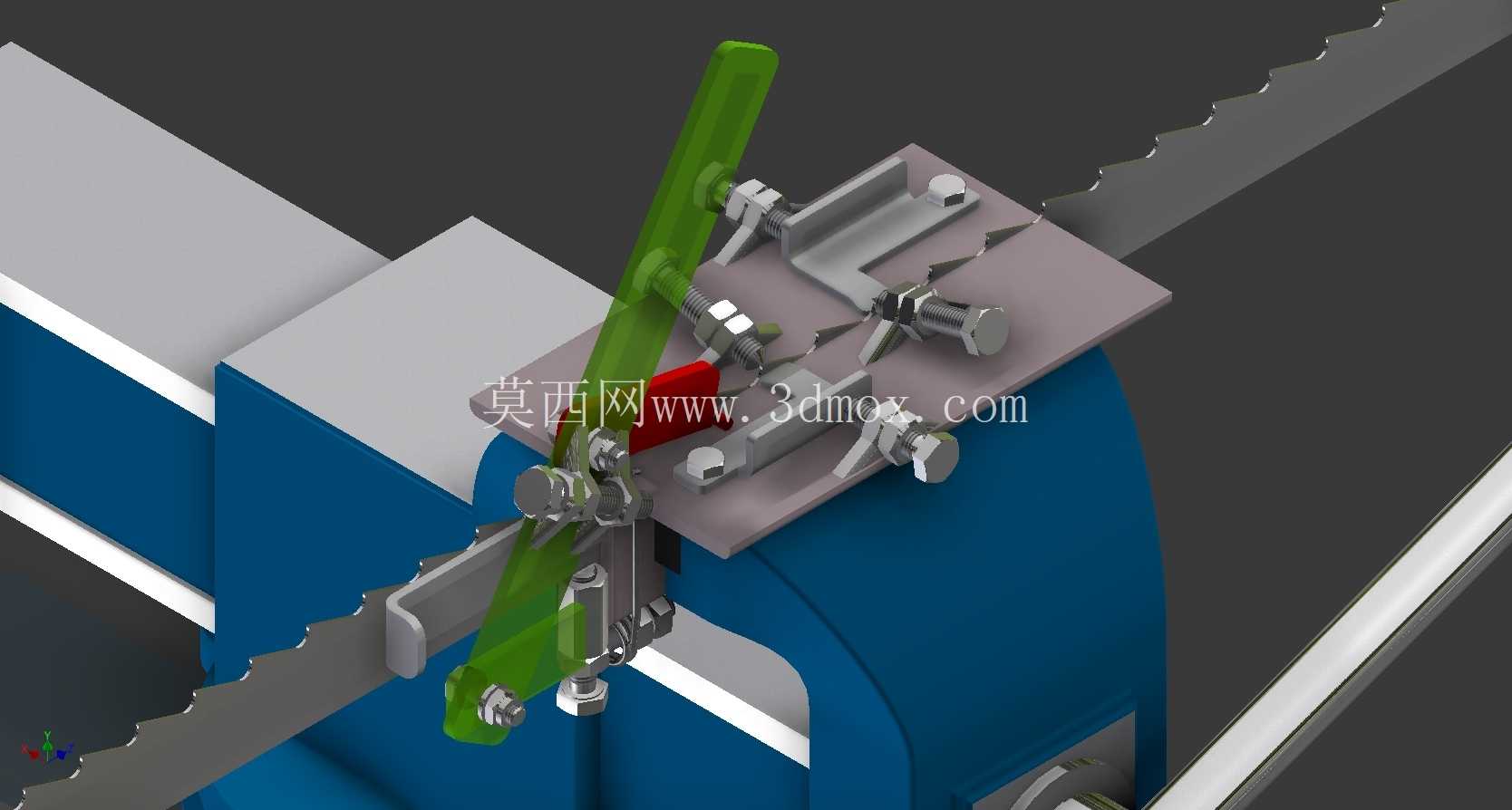

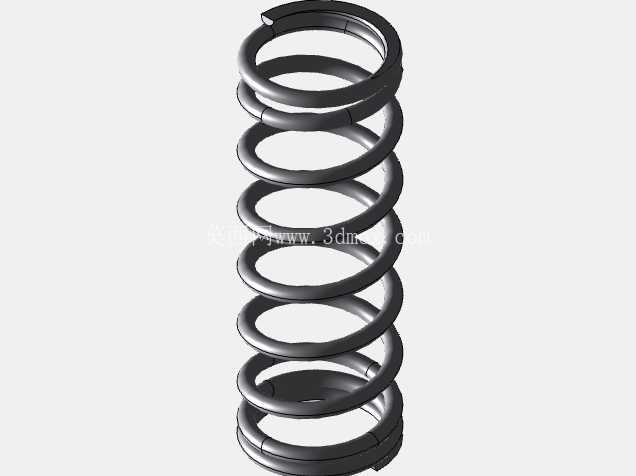

从功能实现逻辑来看，这套工装核心解决的是带锯片安装时的齿距对位、锯片张紧角度调校问题。常规手工安装带锯片时，很难保证锯条的安装直线度，容易出现锯条扭曲、齿尖偏斜的问题，后续锯切时会出现锯缝歪斜、齿部崩损的情况。工装的主体支撑座采用分体式结构，一侧设置带刻度的调节摆臂，摆臂端部的导向槽可以卡住带锯片的背部，通过摆臂的角度调整，匹配不同规格带锯条的安装张紧角度，导向槽的宽度适配0.6-1.2mm厚度的常规双金属带锯条，槽内做了圆角过渡，不会刮伤锯条背部的基面。支撑座上方设置了可滑动的压块，压块通过细牙螺杆驱动，下压时可以将锯片的安装基准面牢牢压在支撑座的定位平台上，压块的压紧面镶嵌了硬质防滑垫片，既可以避免压伤锯片表面，也能防止调校过程中锯片出现滑移。

工装的操作手柄采用长力臂设计，手柄端部做了滚花防滑处理，操作人员扳动手柄时，可以通过较小的力带动内部的凸轮锁紧机构，快速完成锯片的压紧与释放，不需要反复拧动多颗螺栓，单步操作即可完成锁紧，适配高频次的锯片装拆调校作业。支撑座的侧面预留了刀具避让槽，当需要对锯片齿部进行修磨、安装定位销时，避让槽可以给锉刀、小型打磨头留出足够的操作空间，不会出现刀具与工装本体干涉的情况。

从设计思路上，这套工装没有采用复杂的气动、液压锁紧结构，全部采用纯机械结构实现功能，整体没有易损的电子元件，适合车间多油污、多金属屑的作业环境，日常维护只需要定期在滑动导轨、凸轮锁紧面涂抹润滑脂即可，长期使用也不会出现结构失效的问题。工装的整体轮廓尺寸控制在200mm*120mm*80mm以内，重量不超过3kg，操作人员可以单手搬运，在不同的钳工作业台之间转移使用，不需要固定占用作业台空间，闲置时可以放在工具柜内存储，不会占用过多仓储空间。

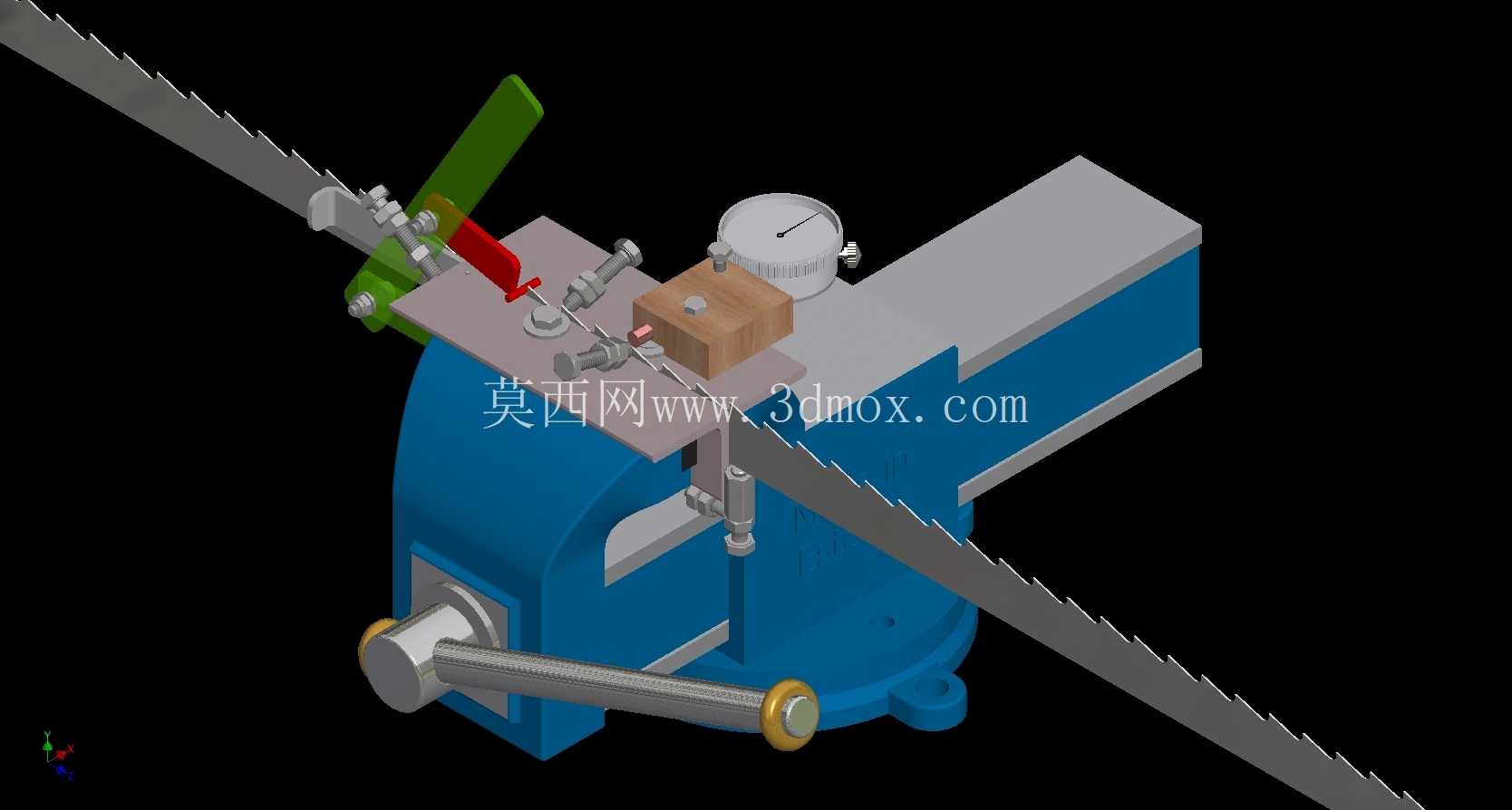

实际使用过程中，操作人员先将台虎钳开合到合适宽度，把工装底部的定位块卡入固定钳口，锁紧虎钳后确认工装没有晃动，再将待安装的带锯片沿导向槽放入支撑座的定位平台，调整摆臂角度到对应锯条的张紧角度，扳动锁紧手柄压下压块，即可完成锯片的定位固定，后续可以直接在工装上完成锯片的齿部安装、附件铆接、角度调校等工序，相比徒手固定锯片的作业方式，锯片安装的直线度误差可以控制在0.1mm/m以内，有效降低后续锯切作业时的锯条损耗率，也能避免徒手扶持锋利锯片时出现的割伤风险。工装的所有棱角都做了倒钝处理，没有尖锐的毛刺边，操作人员接触工装的各个部位都不会被划伤，符合车间作业的安全设计要求。
