汽车发动机齿轮油泵装配结构三维设计

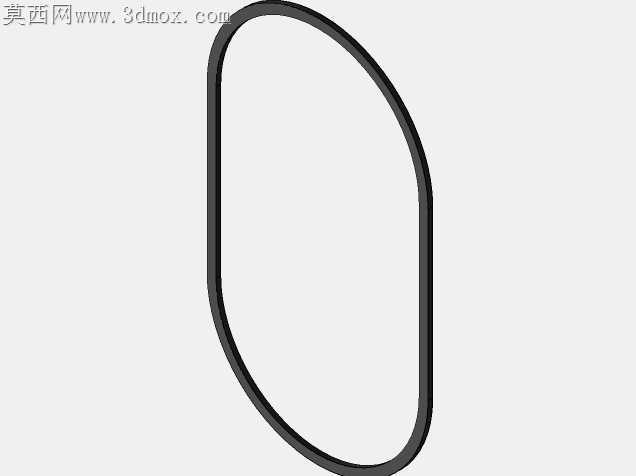

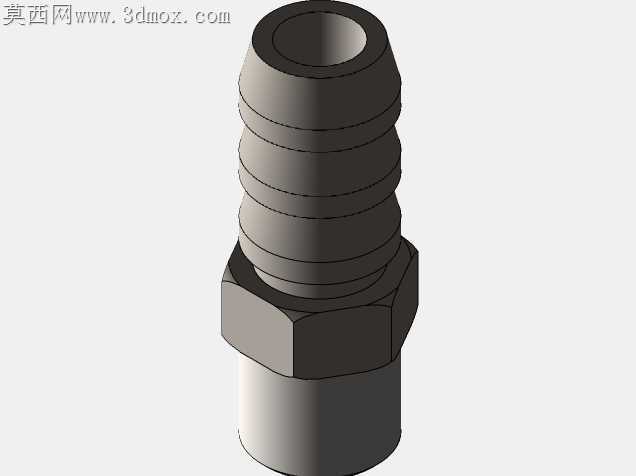

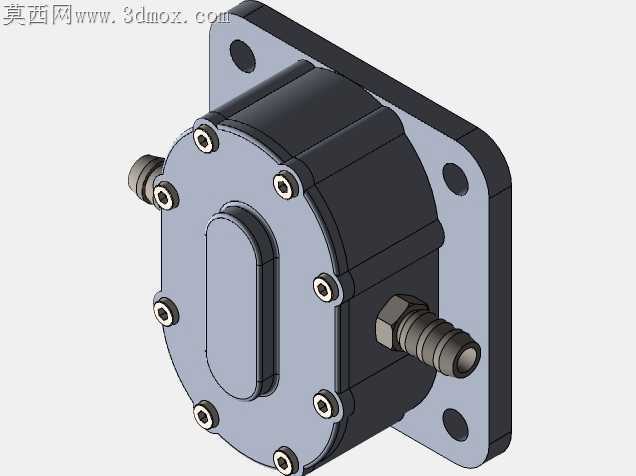

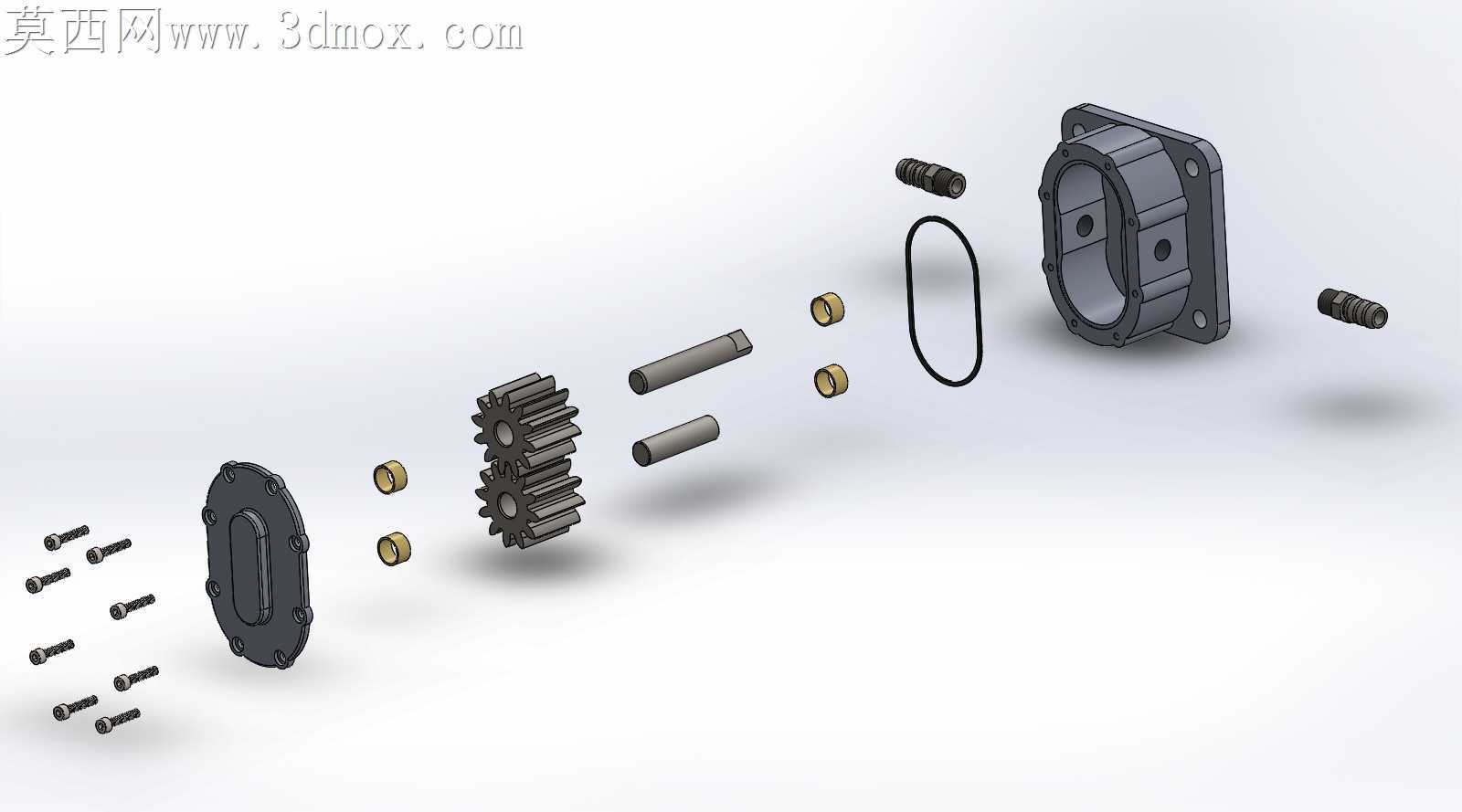

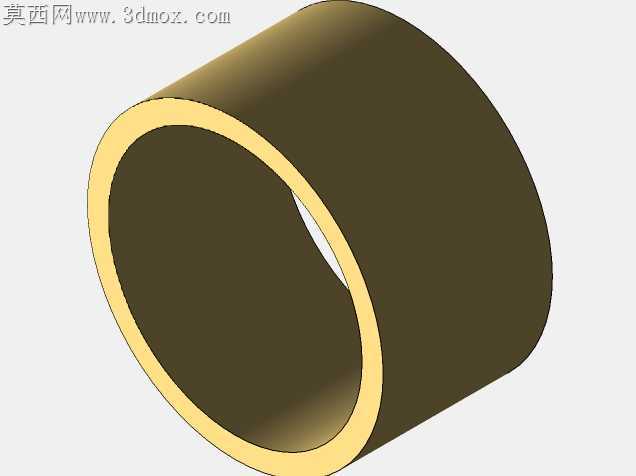

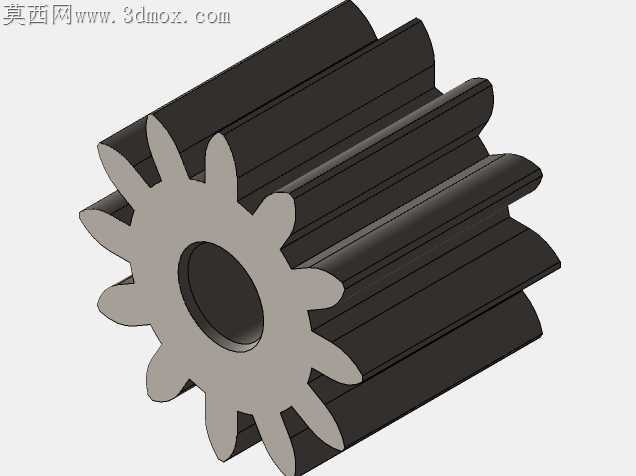

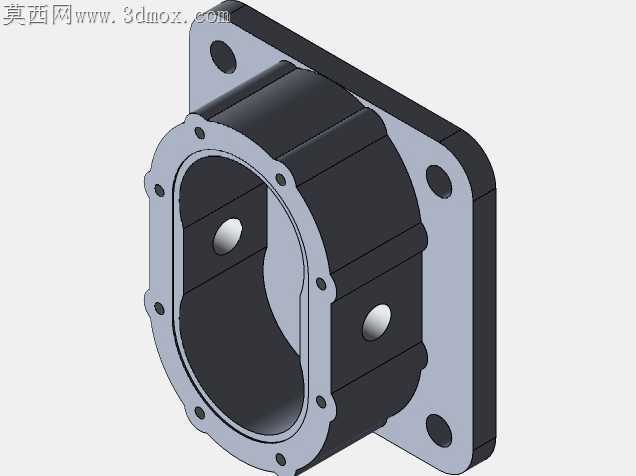

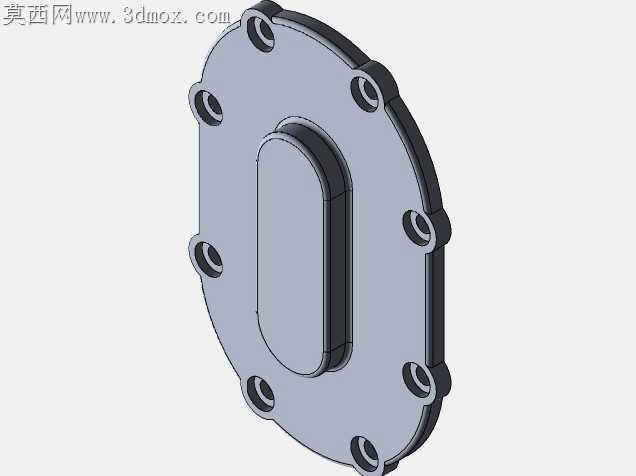

齿轮油泵作为汽车发动机润滑系统的核心供油部件，主要应用于乘用车辆、商用车辆的内燃发动机回路中，承担着将油底壳内储存的润滑油加压输送至发动机各摩擦副的关键作用，为曲轴轴瓦、凸轮轴衬套、活塞环、气门传动组等高速运动部件提供持续的压力润滑，同时带走摩擦产生的金属碎屑与热量，在发动机全工况运行过程中维持稳定的油压输出，避免运动部件出现干磨、烧蚀等失效问题，是保障发动机可靠运行、延长整机使用寿命的关键功能部件。该齿轮油泵采用外啮合齿轮式结构设计，整体结构紧凑，适配发动机侧置安装的空间布局，泵体采用一体化压铸成型的壳体结构，安装法兰面预留对应规格的螺栓通孔，可直接与发动机缸体侧面对位安装，安装边界充分考虑发动机周边管路、零部件的避让需求，进出油口采用标准外螺纹接头结构，可直接适配发动机润滑系统的供油管路与回油管路，无需额外设计转接结构。产品设计过程中充分考虑泵体的容积效率与密封可靠性，主动齿轮与从动齿轮采用高精度渐开线齿形设计，齿轮啮合间隙控制在合理区间，既保证齿轮转动过程中无卡滞，又能最大限度减少高压腔向低压腔的油液泄漏，提升泵油效率；泵体与端盖之间采用异形橡胶密封圈进行静密封，密封圈嵌入泵体端面的密封槽内，通过端盖螺栓的均匀压紧实现端面的可靠密封，避免泵体工作过程中出现油液外漏、压力不足的问题；端盖与泵体之间采用多组均布的螺栓进行紧固，螺栓拧紧力矩经过匹配计算，可保证泵体在发动机工作的振动环境下长期保持连接可靠，不会出现松动泄压的问题。进出油端的螺纹接头内置密封结构，可与外接管路实现可靠连接，避免管路接口处出现渗漏。齿轮组件配套的支撑轴采用耐磨钢材加工，与泵体、端盖的轴孔配合间隙经过优化，既保证齿轮轴转动灵活，又能减少轴孔间的泄漏量，同时支撑轴具备足够的强度与刚度，可承受齿轮啮合过程中产生的径向力，长期运行不会出现弯曲变形。整套模型完整还原了齿轮油泵的全部装配零件，从泵体壳体、主从动齿轮、传动齿轮轴、密封端盖、紧固螺栓、密封O型圈到进出油接头均按照实际装配关系进行排布，清晰展示了产品的装配逻辑与零件配合关系，可用于产品结构原理展示、装配工艺培训、配套安装适配验证等场景，能够帮助技术人员快速理解齿轮油泵的工作原理与结构组成，为相关产品的设计优化、教学演示提供直观的三维参考。
