200mm规格六米长起重吊梁结构设计

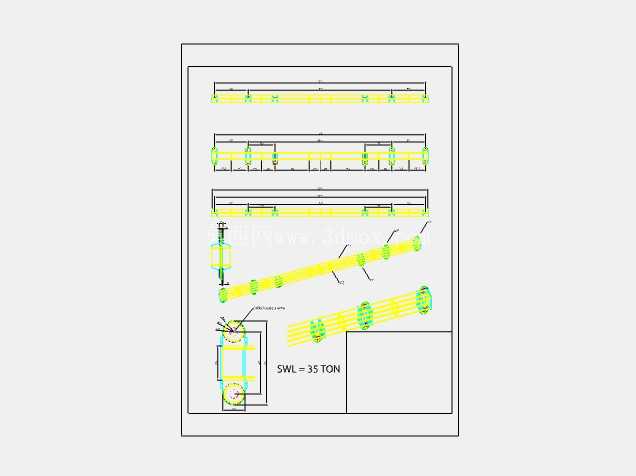

在重型构件吊装作业场景里，这类长规格平衡吊梁是解决大跨度物料抬吊、分散吊点载荷的核心辅具，很多车间内的长型材转运、钢结构件吊装、模具合模移位作业里，都能见到这类构件的身影，它的核心作用是替代传统单吊点起吊时的应力集中问题，避免被吊物件因为吊点夹角过大产生形变，同时也能优化钢丝绳的受力角度，降低吊装作业的安全风险。从图纸标注的35吨额定工作载荷来看，这款吊梁针对的是中重型吊装工况，200mm的截面规格搭配6米的总长度，刚好适配多数厂区内6米定尺型材、大型冲压模具、长尺寸钢结构组件的吊装需求，设计时首先要考虑的是梁体的抗弯截面模量，毕竟长梁在承受均布吊点载荷时，跨中位置的弯曲应力是最核心的校核项，图纸里的多组吊点布局，就是为了适配不同长度的被吊物件，通过调整吊点的挂载位置，让梁体始终保持在合理的受力区间内，避免出现偏载导致的梁体扭曲变形。

从结构设计的思路来看，这款吊梁采用的是对称式布局，梁体主体为等截面长梁结构，两端及中间间隔布置的吊耳结构，分别对应上方起重机吊钩的挂载点，以及下方被吊物件的连接点，上方吊点采用居中对称布置，保证起吊时梁体自身保持水平状态，不会出现侧倾；下方的多组吊点则按照不同的载荷分布区间设置，作业人员可以根据被吊物件的长度、重心位置选择对应的吊点挂载，不需要额外调整吊索长度就能保证被吊物件的起吊平衡。梁体上的加强筋布局，是沿着梁体的受力方向布置的，在吊耳的焊接位置都做了局部加强处理，因为吊点位置是应力集中的核心区域，焊接时的应力释放、载荷传递的突变都需要通过局部加强结构来分散，避免长期交变载荷下出现焊缝开裂的问题。

在安装边界的考量上，这款吊梁的上方吊点间距是匹配常规桥式起重机的双钩间距设计的，不需要对现有起重机的吊钩结构做改造就能直接挂载，下方吊点的孔径尺寸适配行业内通用的卸扣规格，作业时不需要定制特殊连接件就能快速完成吊索具的连接。梁体的总长度6米，刚好覆盖多数工业厂区内常见的长尺寸物料吊装需求，比如6米长的型钢、铝型材、管材，以及宽度在5米以内的大型结构件，都可以通过这款吊梁完成平稳起吊，不会出现吊索刮擦被吊物件表面的问题。200mm的梁体截面高度，是在平衡自重与承重能力的前提下确定的，截面过小会导致梁体自重过轻但抗弯能力不足，起吊时会出现明显的下挠，长期使用会产生塑性变形；截面过大则会增加梁体的自身重量，占用起重机的有效起重量，降低实际可吊装的载荷上限，这个截面尺寸经过力学校核后，刚好在35吨额定载荷下，梁体的跨中下挠量控制在行业标准允许的范围内，不会影响吊装精度与结构安全。

实际作业过程中，这类吊梁的使用场景非常广泛，在钢结构加工车间里，它可以用来吊装组焊完成的长钢梁，避免单吊点起吊时钢梁出现弯曲变形；在模具车间里，它可以用来吊装大型压铸模具、冲压模具，通过多吊点平衡模具的重心，避免起吊过程中模具倾斜磕碰设备；在物流转运场景里，它可以配合叉车或者起重机完成长尺寸捆扎物料的卸车作业，比传统的单吊点作业效率提升很多，同时也能降低物料变形、吊索断裂的安全风险。设计时还考虑了长期使用的磨损问题，所有吊点的连接孔位置都做了加厚处理，部分高频率使用的吊点还可以加装可拆卸的轴套，磨损后只需要更换轴套就能继续使用，不需要整体更换梁体，降低了长期使用的维护成本。梁体表面的标识也做了对应设计，每个吊点位置都标注了对应的允许载荷，方便作业人员快速识别，避免超载使用，梁体上的额定载荷标识清晰醒目，即使在较远的位置也能快速识别吊梁的承重上限，减少误操作的可能。
