多层堆叠式自行车变速齿盘三维设计

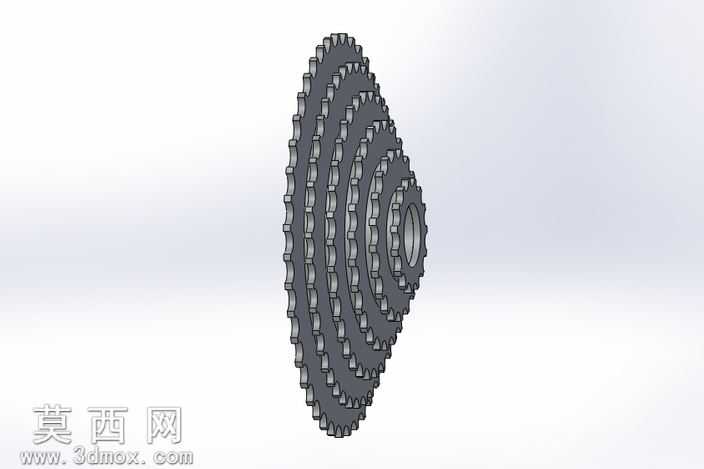

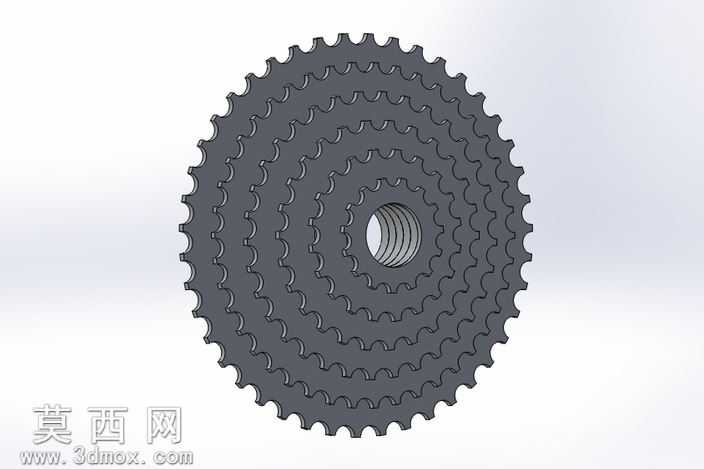

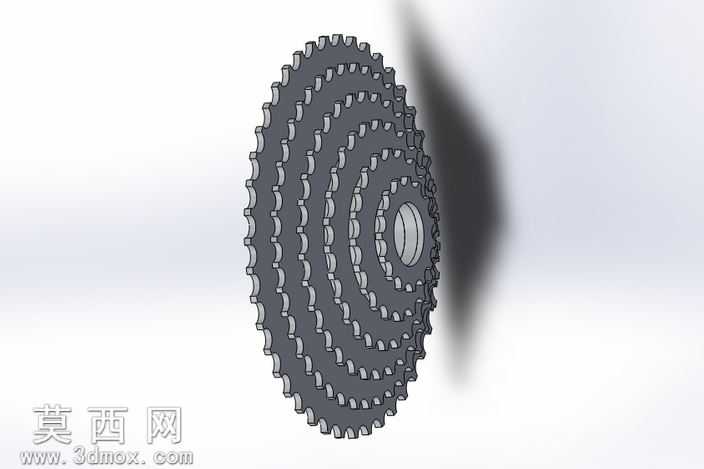

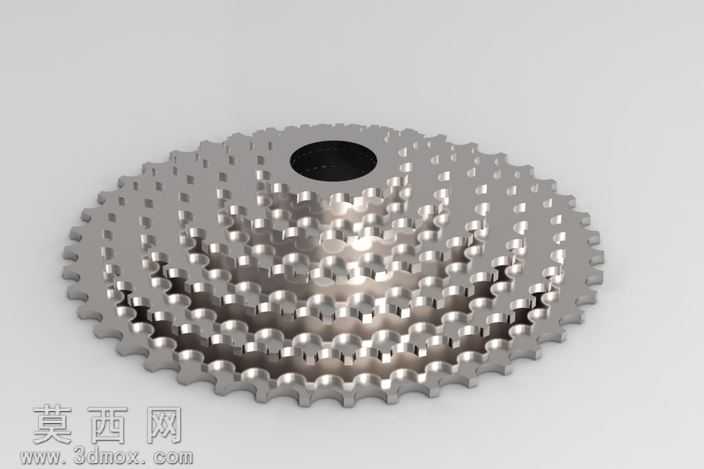

本作品为自行车变速系统所用的多层堆叠式齿盘三维建模成果，建模过程依托参数化设计逻辑完成，首先以齿形啮合标准为基础，通过渐开线齿廓的参数方程生成单片齿盘的齿形轮廓，保证每一圈齿形的齿距、齿高、压力角均符合自行车传动的啮合精度要求，避免传动过程中出现跳齿、卡链的问题。建模时针对多层齿盘同轴堆叠的结构特点，采用同轴约束完成不同直径齿片的定位装配，每一片齿盘对应不同的传动比，从中心向外齿盘直径逐步增大、齿数逐步增多，齿片之间预留了标准的链条容纳间隙，保证链条在不同齿片间切换时不会出现剐蹭干涉。材质渲染阶段，针对金属齿盘的材质特性，调整了金属材质的粗糙度、反射率参数，还原了钢制齿盘经过表面处理后的哑光金属质感，齿形边缘的高光、齿面的细微加工纹理都通过材质贴图与光照参数调整实现真实还原，中心安装孔的黑色衬套部分单独赋予耐磨工程塑料材质，与金属齿片形成清晰的材质区分。结构设计上，齿盘表面均匀分布的减重孔经过尺寸优化，在保证齿盘整体结构强度、满足传动受力要求的前提下，尽可能去除多余材料降低零件自重，减重孔的排布采用圆周均布的形式，保证齿盘转动时的动平衡性能，避免高速转动时出现偏摆震动。齿盘的中心安装位设置了标准的花键连接结构，能够与自行车中轴组件完成精准适配，每一片齿片的连接部位都做了圆角过渡处理，避免应力集中导致的齿片断裂问题，整体结构完全贴合民用自行车变速齿盘的实际生产加工要求，可用于结构验证、装配模拟以及相关教学演示场景。
