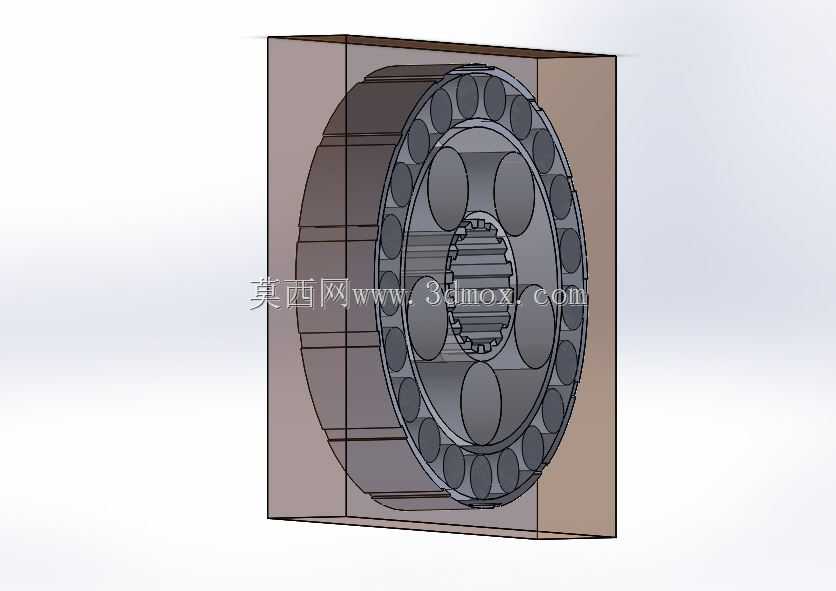

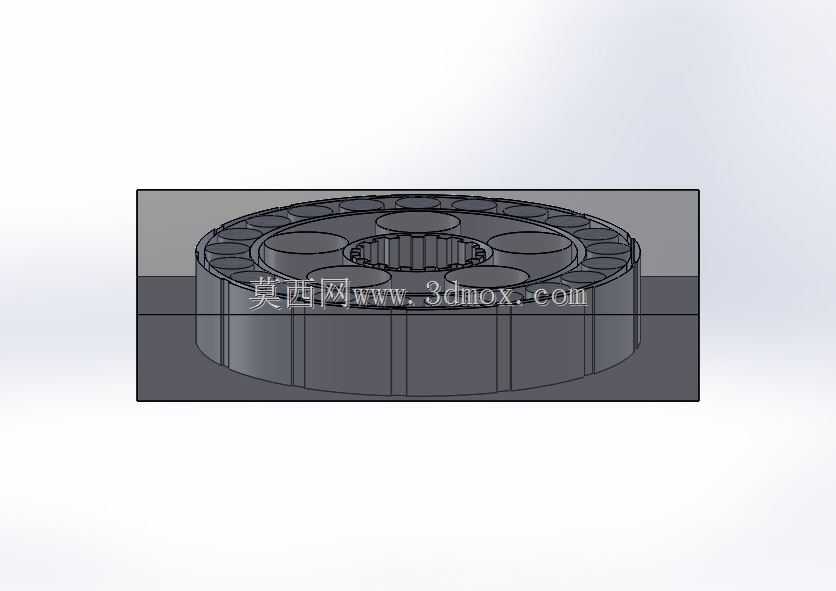

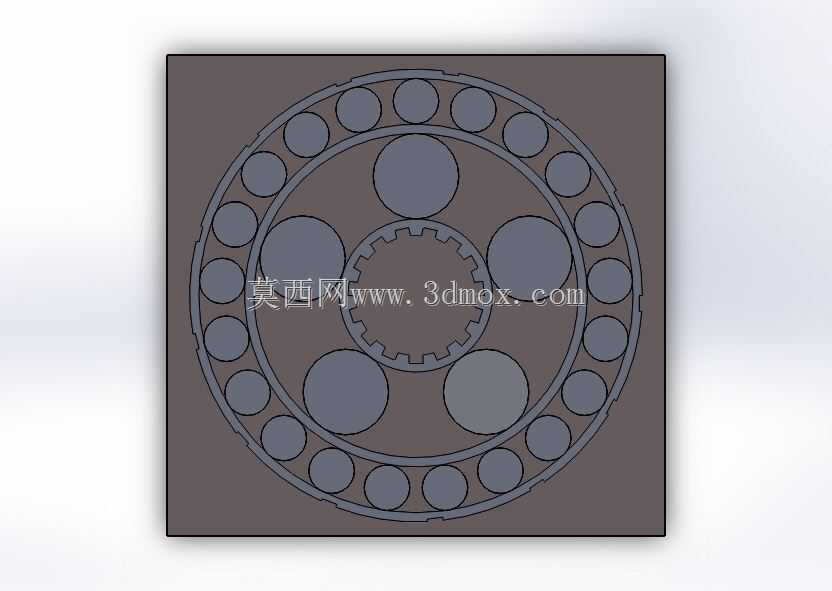

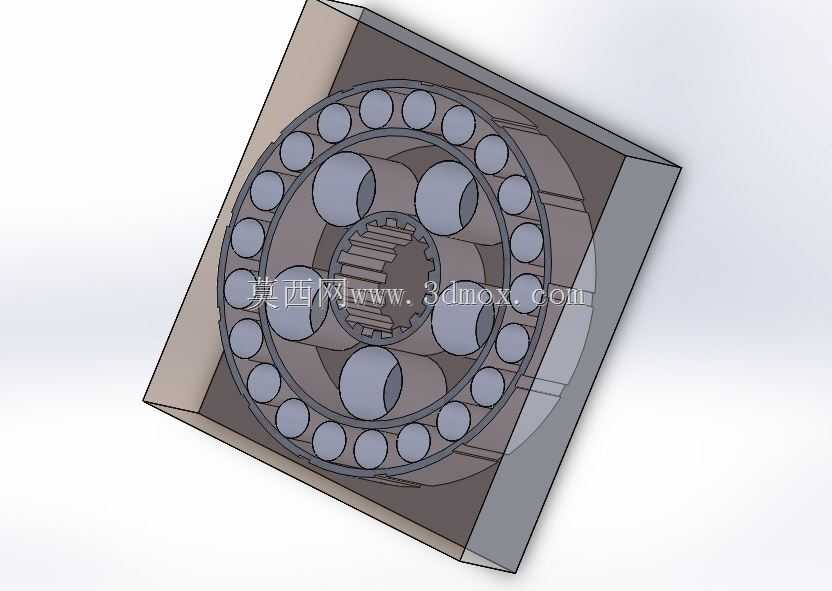

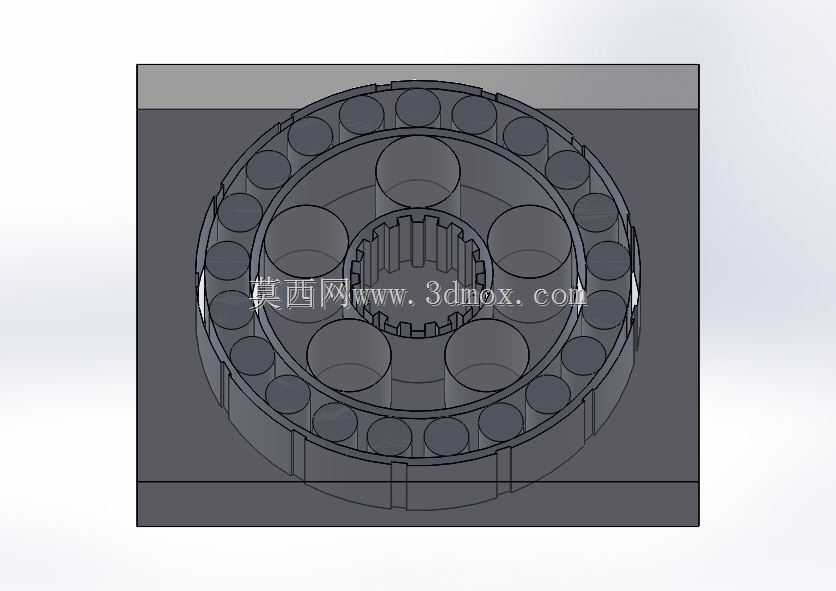

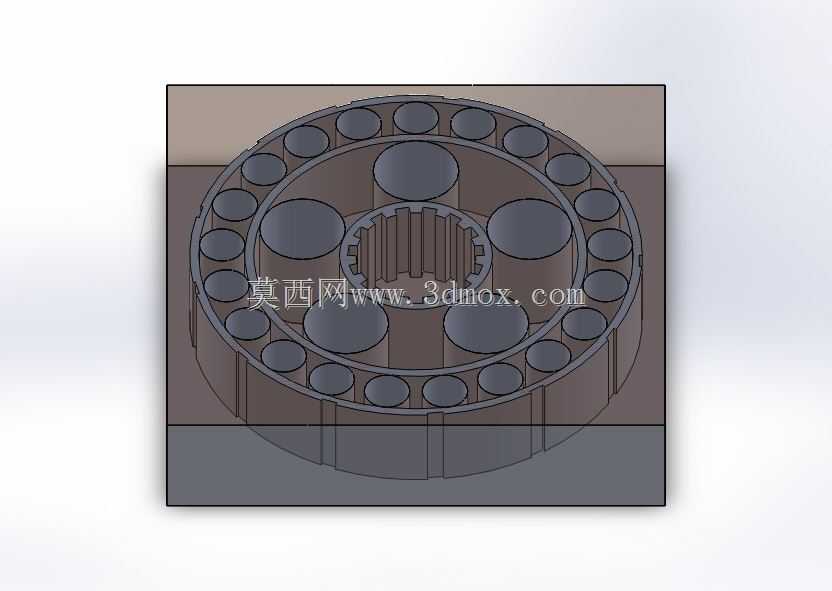

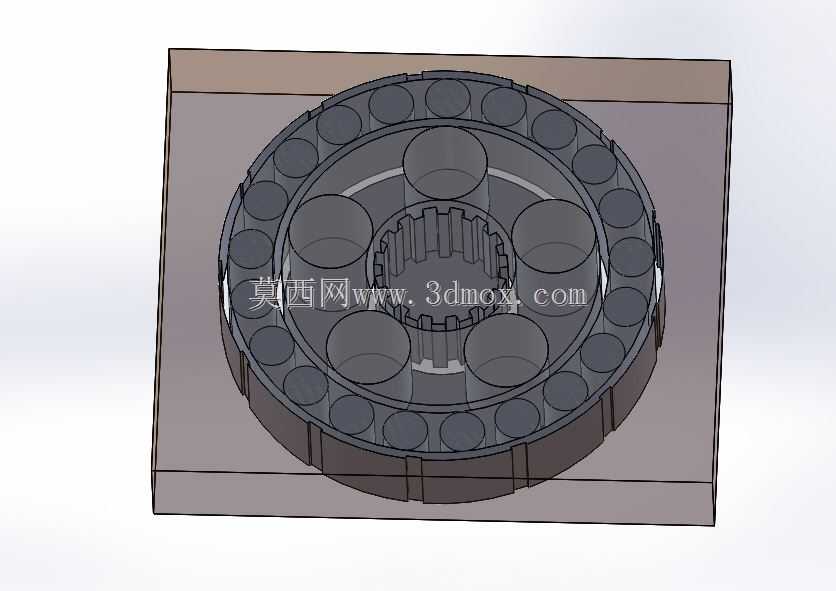

带保持架圆柱滚子滚动轴承结构设计

　　在各类旋转传动设备的支撑结构设计中，滚动轴承是承担径向载荷、保障轴系回转精度的核心基础部件，这款带一体式保持架的圆柱滚子轴承，主要适配中等转速、较大径向载荷的传动工况，常见于工业减速机输出端、机床主轴支撑段、输送设备辊筒轴座、工程机械传动箱等场景，可在轴系与安装座之间形成低摩擦的滚动摩擦副，大幅降低轴系回转过程中的功率损耗，同时限制轴的径向窜动余量，保障传动部件的啮合精度。从结构设计逻辑来看，该轴承采用满装优化后的圆柱滚子排布方案，内圈外侧加工有与滚子曲率匹配的滚道，外圈内侧滚道做了修缘处理，可降低滚子端部的应力集中问题，避免重载工况下滚道边缘出现压溃剥落；保持架采用兜孔式结构，每个兜孔对应单根圆柱滚子，既可以将相邻滚子均匀分隔，

　　避免滚子之间直接接触产生滑动摩擦与磨损，也能引导滚子在滚道内平稳滚动，防止高速运转时滚子出现歪斜卡滞。设计过程中优先考虑了安装边界的适配性，轴承的内外圈轴向宽度保持一致，外径与安装座孔采用基孔制过渡配合，内圈与轴颈采用基轴制过盈配合，安装时可通过热装内圈或者冷压外圈的方式完成装配，不需要额外设计复杂的定位结构，仅靠轴肩与座孔挡边即可完成轴向定位，能有效压缩支撑部位的轴向安装空间。从功能特性上看，圆柱滚子与滚道为线接触形式，相比同尺寸的深沟球轴承，径向承载能力提升40%以上，可承受一定范围内的短时冲击载荷，同时滚子的滚动面做了高精度磨削处理，滚道表面粗糙度控制在Ra0.8以下，运转过程中的振动与噪声水平更低，

　　能满足对传动平稳性有一定要求的设备使用需求。建模过程中严格还原了各部件的配合间隙，滚子与兜孔之间预留了合理的活动余量，内外圈滚道与滚子之间的径向游隙符合常规中等精度轴承的公差范围，既不会因游隙过大导致轴系回转精度下降，也不会因游隙过小出现运转卡滞、温升过高的问题，可直接用于设备支撑结构的虚拟装配验证、运动仿真干涉检查，也能作为非标轴承改型设计的基础参考模型，帮助结构设计人员快速完成轴系支撑部位的方案迭代，减少重复建模的工作量。
