带模态分析云图的圆盘类回转结构件

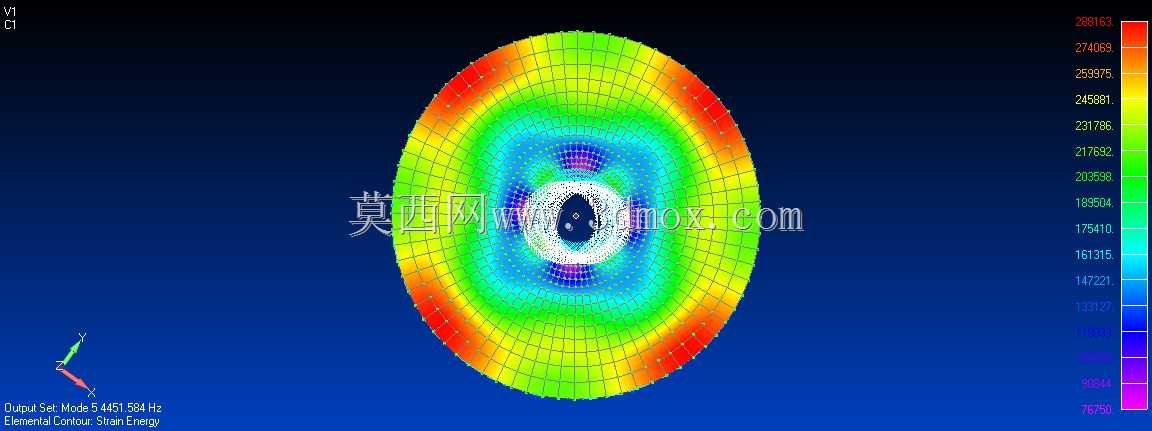

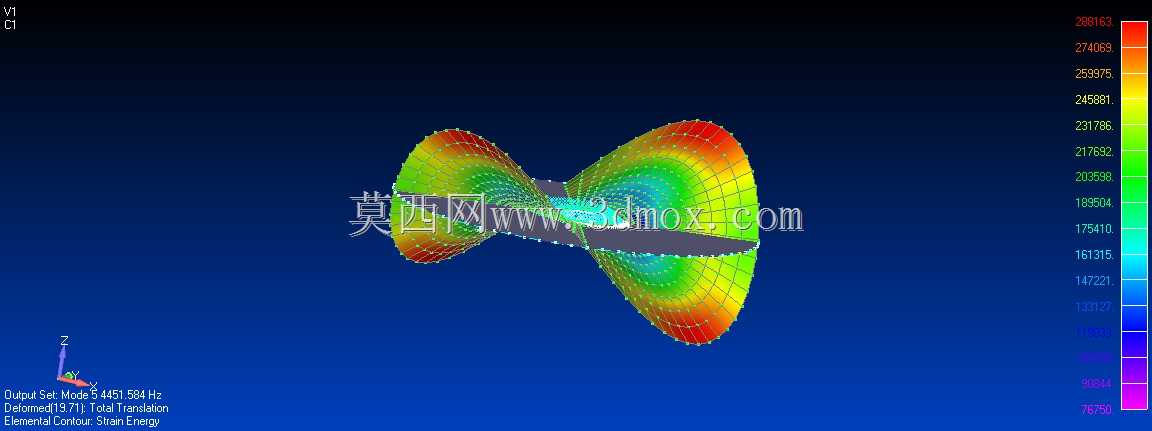

　　这类圆盘回转结构件常作为通讯设备内旋转信号收发组件的核心承载基体，在高速旋转工况下承担信号模块的固定、动平衡维持以及振动能量传导的作用，实际应用中需要匹配每分钟数千转的持续运行要求，同时要规避与周边壳体、信号屏蔽层的运动干涉。从结构设计逻辑来看，中心区域的通孔是核心安装定位基准，孔径公差需要控制在IT7级以内，与驱动轴的配合选用过渡配合，保证高速旋转时不会出现偏心晃动，中心孔周边做了加厚环形凸台，用来分散轴肩传递的扭矩，避免应力集中导致的根部开裂。圆盘的盘面采用等厚度渐变的网格划分逻辑做仿真验证，从云图分布可以看出，一阶固有频率下盘面的振动位移从中心向外围呈现环形梯度分布，最外圈边缘的位移量最大，因此在实际结构优化时，

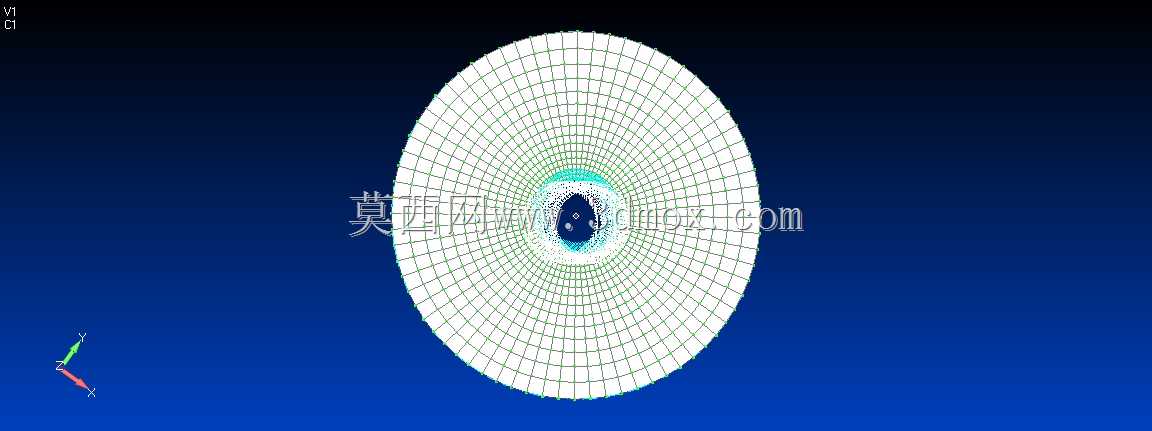

　　外圈边缘做了微小的卷边处理，提升盘面的径向刚度，将一阶固有频率提升至工作转速对应频率的1.3倍以上，避开共振区间。安装边界方面，圆盘的轴向安装间隙需要预留0.2-0.3mm的热膨胀余量，因为设备长时间运行时，驱动端的热量会传导至盘面，金属材质的线膨胀会导致轴向尺寸变化，预留间隙可以避免盘面与相邻固定件发生摩擦剐蹭。盘面的网格划分是仿真前处理的关键步骤，采用映射网格划分方式，中心凸台区域网格尺寸加密至0.5mm，外圈区域网格尺寸放宽至2mm，既保证仿真计算的精度，又能控制整体计算量，从仿真结果的应力分布来看，中心凸台与盘面衔接的环形区域是应力集中的核心位置，设计时在此处做了R1.5的圆角过渡，

　　将最大应力值控制在材料屈服强度的30%以内，满足长期疲劳运行的要求。这类圆盘结构在实际选型时，需要根据设备的工作转速、搭载模块的重量调整盘面厚度以及凸台尺寸，若搭载的信号模块重量偏大，还需要在盘面对应位置做局部的配重平衡槽设计，保证整体动平衡精度达到G2.5级以上，避免高速运行时产生额外的振动噪音，影响通讯信号的传输稳定性。
