带十字轴称重结构的皮带输送装置设计

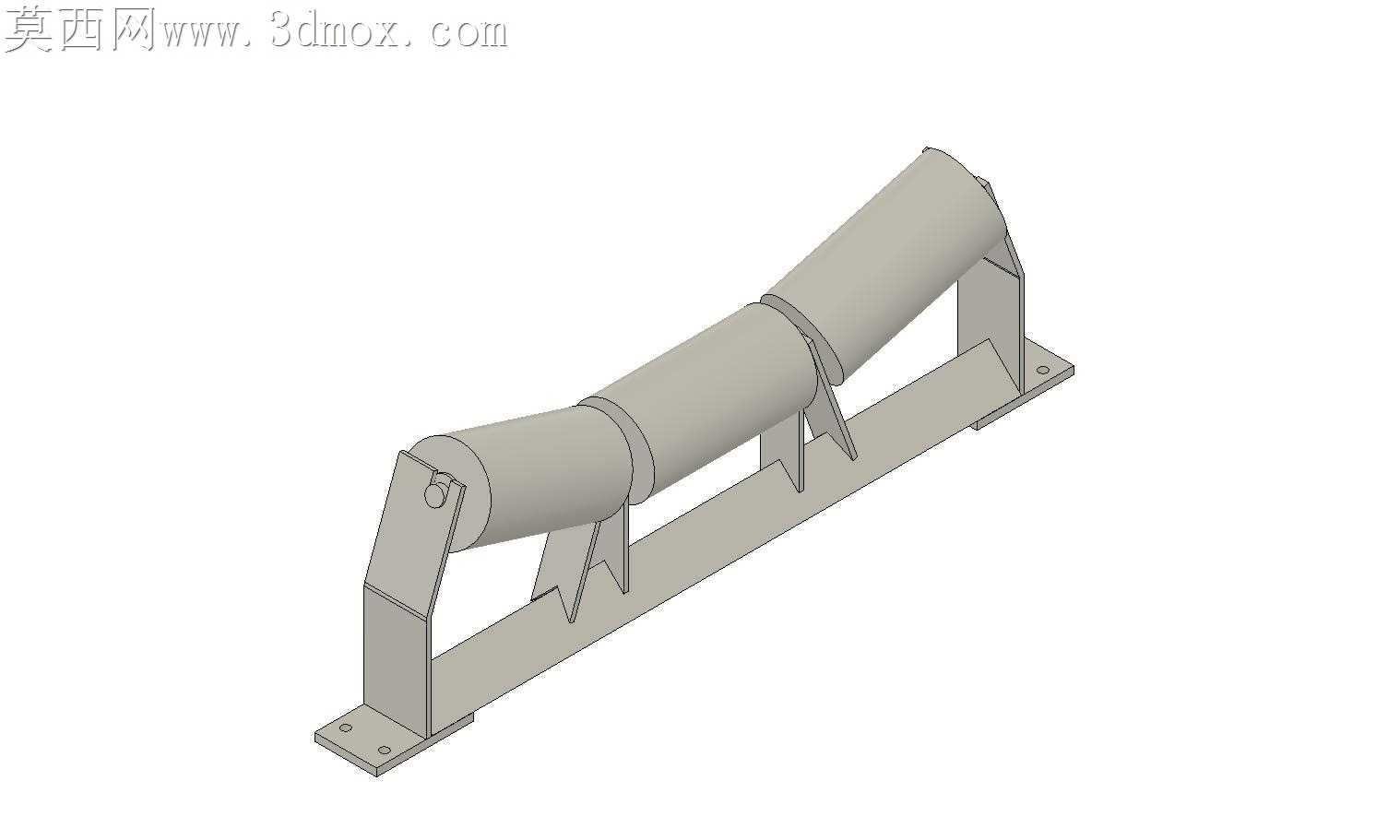

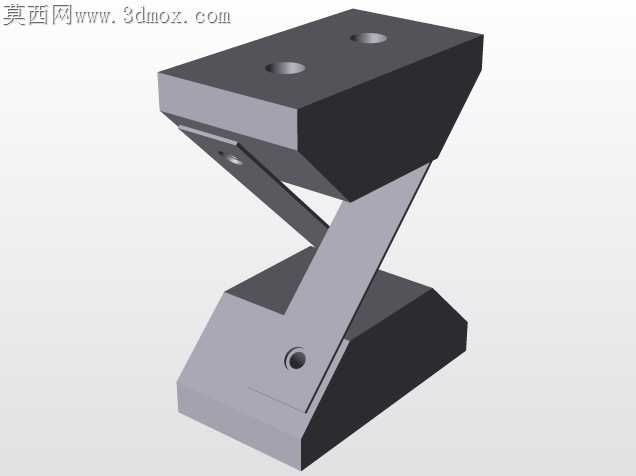

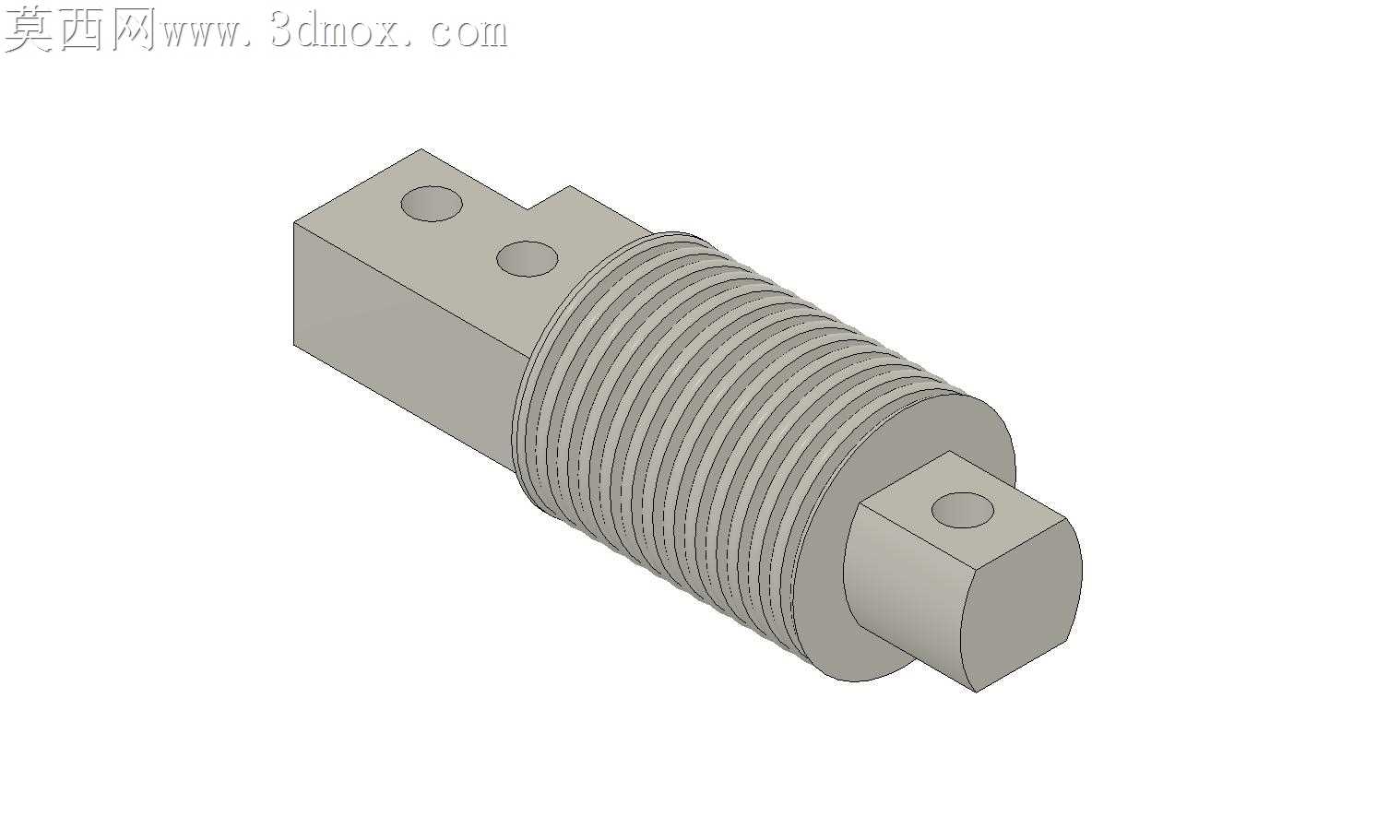

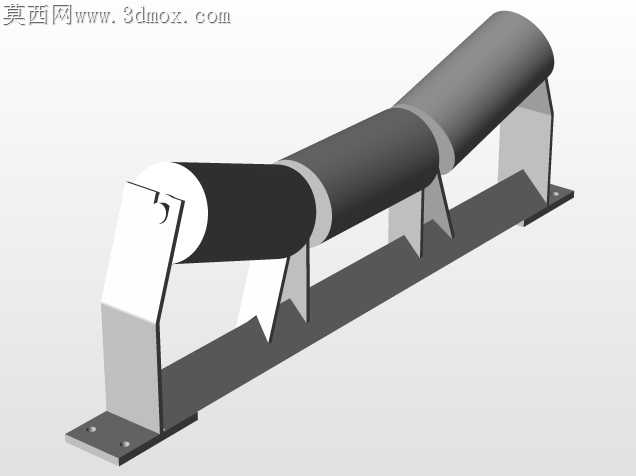

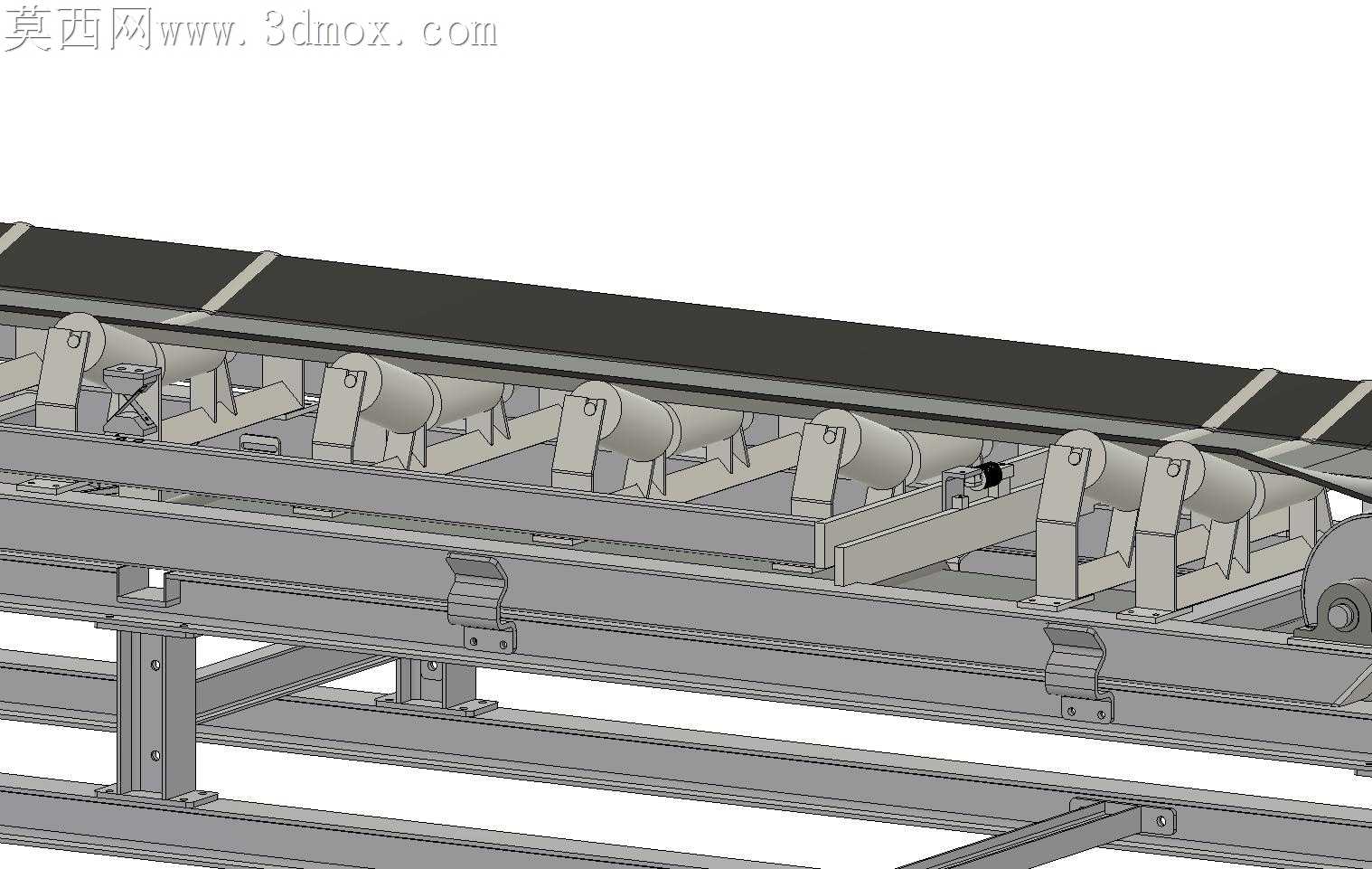

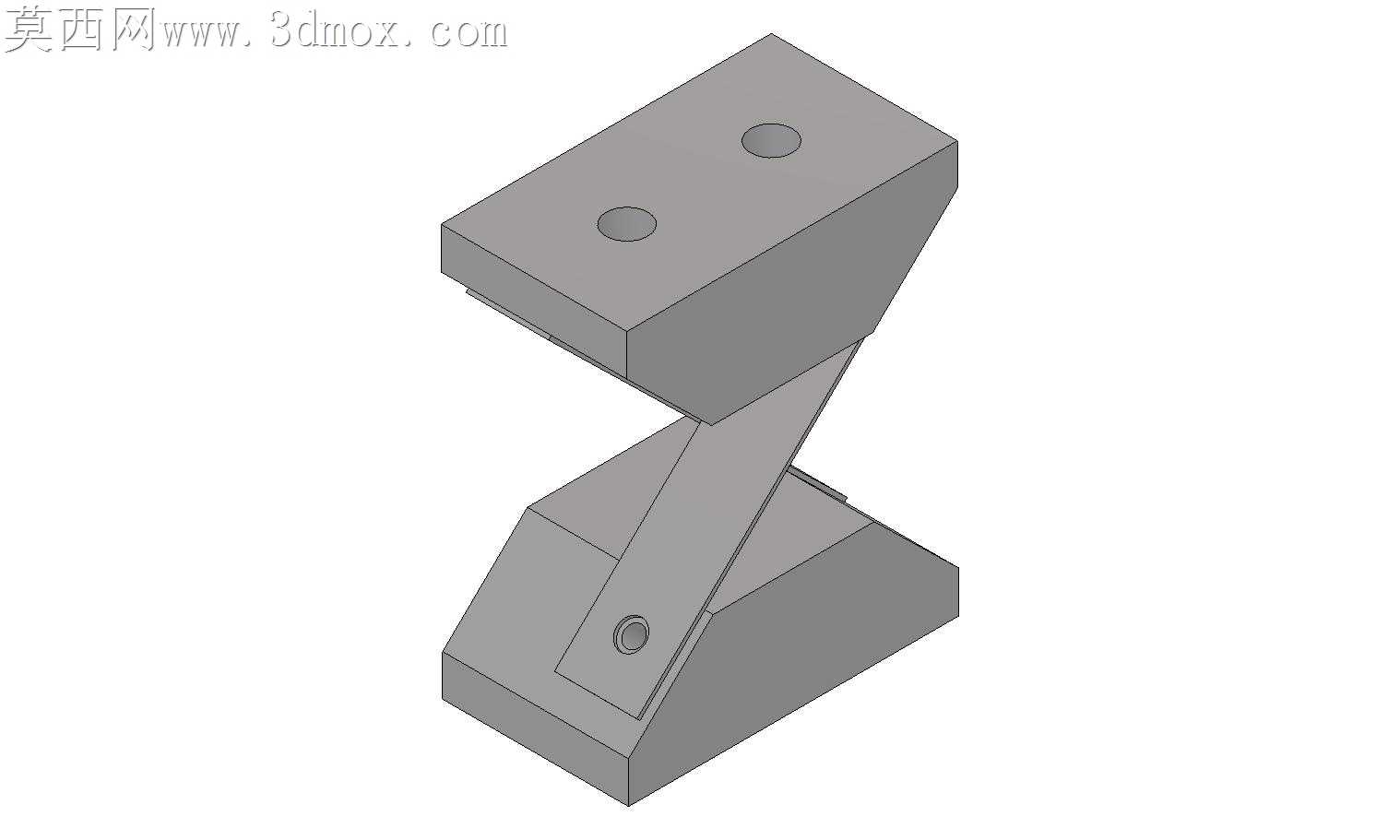

该装置主要应用于散料、成件包装物连续输送过程中的动态在线称重场景，常见于物流分拣、粮油加工、建材分装、日化生产等需要在输送流转环节完成重量核验的生产链路中，无需额外将物料搬离输送线即可完成重量数据采集，可直接对接后续分拣、剔除、分装工序，大幅降低人工称重的劳动强度，减少物料中转搬运带来的磕碰损耗与效率损耗，适配常规平皮带、槽型托辊皮带等多种输送载体的改造与全新搭建需求。整套结构以标准型钢焊接机架作为承载基础，机架采用分段模块化设计，称重段与前后普通输送段之间预留微小间隙，避免非称重段的振动、载荷传递干扰称重精度，十字轴称重组件作为核心承载单元，对称布置在称重段托辊组的下方支撑点位，替代传统固定式托辊支架，既保留了托辊对皮带的承托导向作用，又能通过十字轴的柔性铰接特性将皮带上物料的垂直载荷均匀传递至称重传感单元，抵消皮带运行过程中跑偏、跳动带来的横向、纵向附加力干扰，保证动态称重数据的稳定性。设计过程中充分考虑了现场安装的适配性，称重段的托辊间距、机架截面尺寸与同带宽常规输送机保持一致，可直接替换原有输送线的对应段架体，无需对整条输送线进行大规模拆改，十字轴铰接点采用自润滑衬套结构，长期运行无需频繁注油维护，适配多粉尘、潮湿等复杂工业现场的使用环境。安装边界上，整套称重输送段的宽度与对应带宽的常规输送机机架外宽保持统一，底部支腿预留标准地脚安装孔位，可直接与原有输送线的支腿共面安装，进料端与出料端的皮带高度差控制在极小范围内，不会出现物料卡滞、滑落问题，称重单元的载荷量程可根据输送物料的单重范围调整支撑点位的布置密度，从轻量化的日化包装盒到重载的袋装建材都能适配，十字轴的铰接转动角度预留了足够的余量，可抵消皮带长期运行张紧力变化带来的架体微小形变，避免称重结构出现卡滞、受力偏移的问题，整套结构兼顾了输送设备的运行可靠性与称重系统的精度要求，无需额外占用车间独立安装空间，可无缝嵌入现有连续生产输送链路中。
