十字型重载罐体起重吊具结构设计

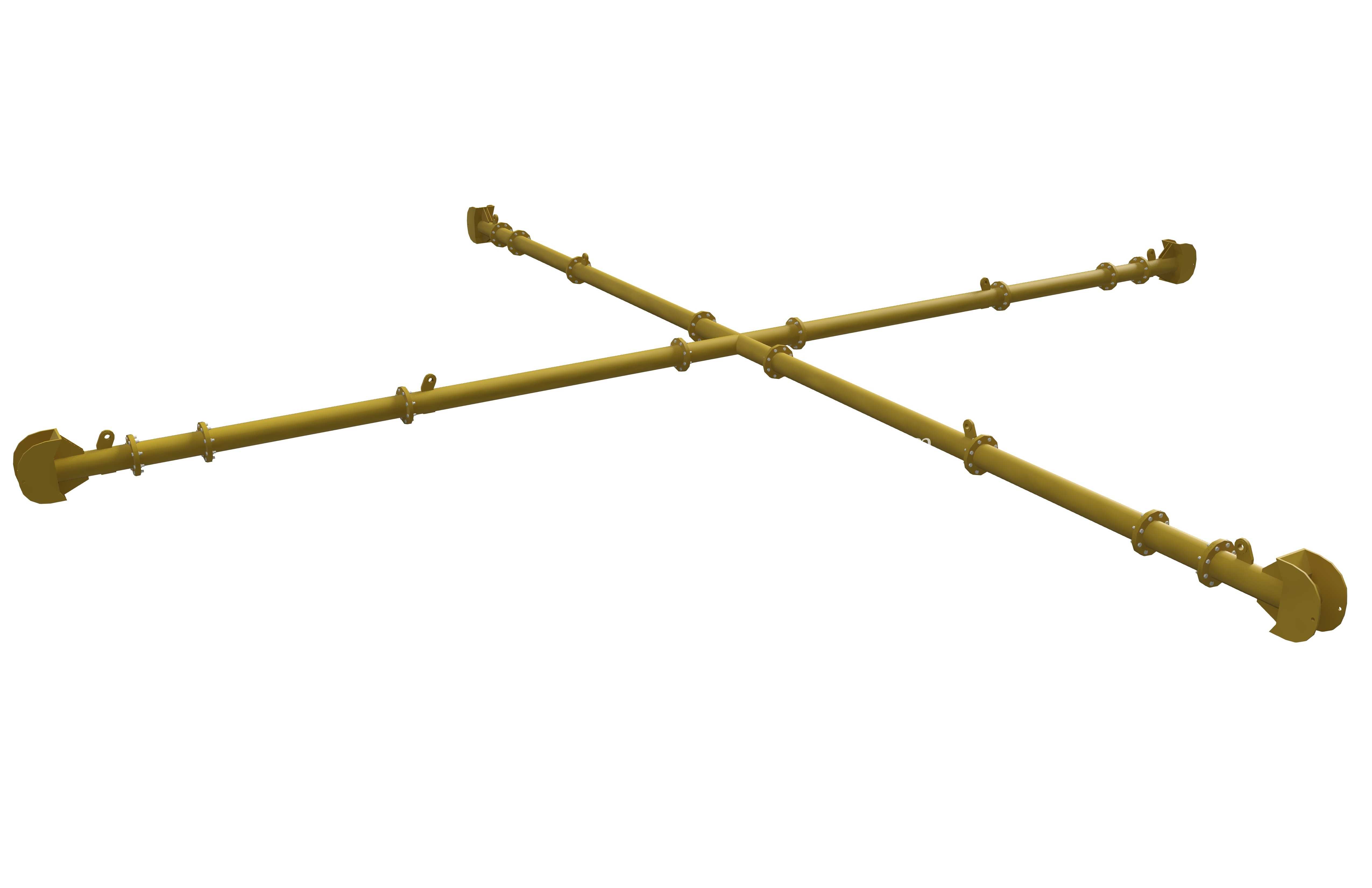

　　在大型罐体类工件的车间转运、堆场装卸以及现场安装作业场景中，常规单吊点或双吊点吊具往往难以匹配大直径圆柱罐体的受力分布要求，容易出现吊装过程中罐体倾斜、局部应力集中导致罐体变形、吊点滑脱等安全隐患，这款十字型起重吊具正是针对这类大尺寸圆柱罐体的吊装需求开发的专用工装。从结构布局来看，该吊具采用十字交叉的主梁结构，两根长梁呈90度正交布置，交叉节点位于整个吊具的几何中心位置，也就是吊装作业时的重心对齐基准点，这种布局能够让四个方向的吊点均匀承接罐体的重量，相比传统一字型吊梁，十字结构可以在罐体的圆周方向形成四个均匀分布的受力支撑点，避免罐体在起吊过程中出现径向的挤压变形，尤其适合薄壁类罐体的吊装作业。

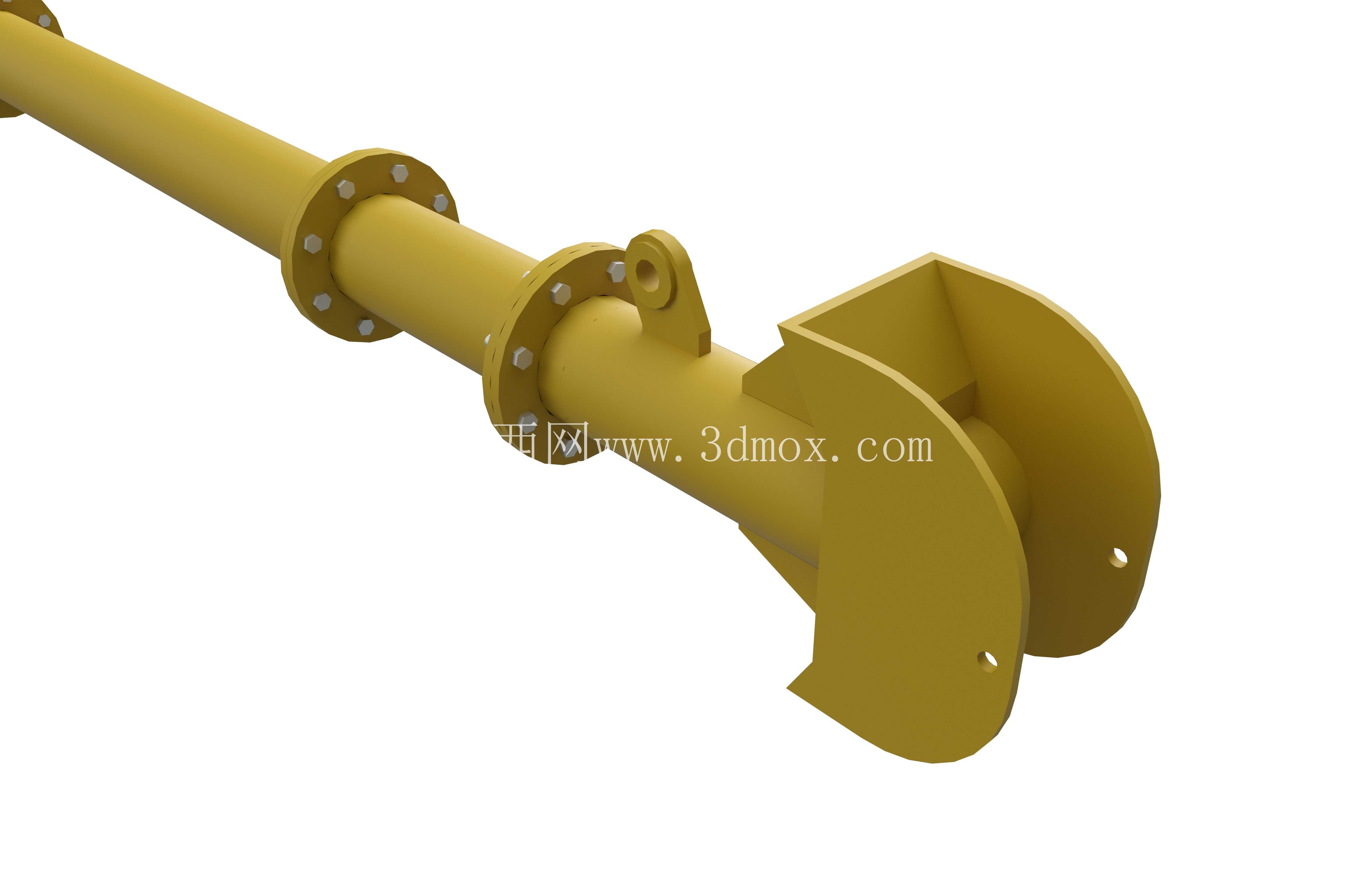

　　每根主梁的端部都设置了可调节的吊点连接座，连接座沿主梁轴向预留了多组安装孔位，作业人员可以根据待吊装罐体的实际直径尺寸，调整端部吊点的伸出长度，让吊点位置刚好贴合罐体的外壁加强筋或者预设吊耳位置，适配不同直径规格的罐体吊装需求，不需要针对单一尺寸罐体单独制作吊具，大幅提升了工装的复用率。主梁本体采用厚壁无缝钢管加工而成，相比同截面积的型钢焊接梁，无缝钢管的抗扭、抗弯性能更均衡，在承受偏载载荷时不会出现局部失稳的问题，梁体上每隔固定间距设置了一组吊环安装座，除了端部的主吊点外，这些中间位置的安装座可以用来搭配柔性吊带，对罐体进行辅助捆绑固定，尤其是吊装表面光滑、无预设吊耳的成品罐体时，可以通过多道环绕的吊带将罐体载荷均匀传递到十字梁上，避免吊带滑移。

　　在吊具与起重设备连接的中心节点位置，设计了加厚的十字连接法兰，四根梁体通过法兰与中心吊轴装配连接，中心吊轴采用调质处理的合金结构钢加工，上部设置有与起重机吊钩匹配的吊环结构，下部通过止推轴承与十字梁连接，起吊过程中十字梁可以随罐体的姿态自动微调角度，不会因为吊钩的旋转带动罐体发生扭转，降低了吊装对位的操作难度。从安装边界来看，该吊具收拢状态下的单根梁长度适配常规车间10吨级桥式起重机的作业跨度，展开调整后的最大吊点间距可以覆盖直径3米以内的圆柱类罐体吊装，整体自重控制在主梁额定载荷的百分之五以内，不会过多占用起重机的有效起重量。设计过程中针对梁体的受力做了有限元校核，在额定载荷下梁体的最大挠度控制在梁长的千分之一点五以内，交叉节点位置的应力集中系数控制在1.2以下，避免长期交变载荷下出现结构疲劳损伤。每个端部吊点都设置了防脱挡板结构，与吊带或者卸扣连接后可以自动锁止，防止作业过程中吊具连接件滑脱，梁体表面做了喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆的防腐处理，适合露天堆场、潮湿车间等多种作业环境下长期使用，不会因为锈蚀导致梁体截面削弱影响承载能力。

　　在实际作业流程中，使用该吊具时首先需要根据待吊罐体的直径调整四个端部吊点的位置，将吊点对齐罐体上的预设吊耳位置，连接卸扣后再通过梁体中间的辅助吊点安装防晃吊带，将罐体与十字梁绑定为一个整体，起吊前先进行试吊，将罐体吊离地面10厘米左右检查四个吊点的受力是否均匀，确认吊具无倾斜、吊带无滑移后再进行正常的起升转运作业，这种十字结构的吊具相比传统的吊带直接捆绑吊装，能够将吊装作业的准备时间缩短百分之四十左右，同时大幅降低罐体吊装变形的风险，在压力容器制造、大型储油罐安装、冶金行业罐体转运等场景下都有很高的应用价值。
