工业废水处理用斜板层沉淀装置

在能源行业的水处理环节，这类斜板结构的沉淀澄清设备是预处理工段的核心单元，不管是井下采出水的回注处理、电厂循环水的旁滤净化，还是工业园区综合废水的一级物化处理，都能见到这类设备的身影。区别于传统平流式沉淀池的大占地缺陷，这款设备通过倾斜布置的板层结构，将沉降距离压缩到常规池体的十分之一以内，相同处理水量下的占地面积仅为传统池型的四分之一，特别适合场地受限的厂区改造项目、撬装式水处理站部署。

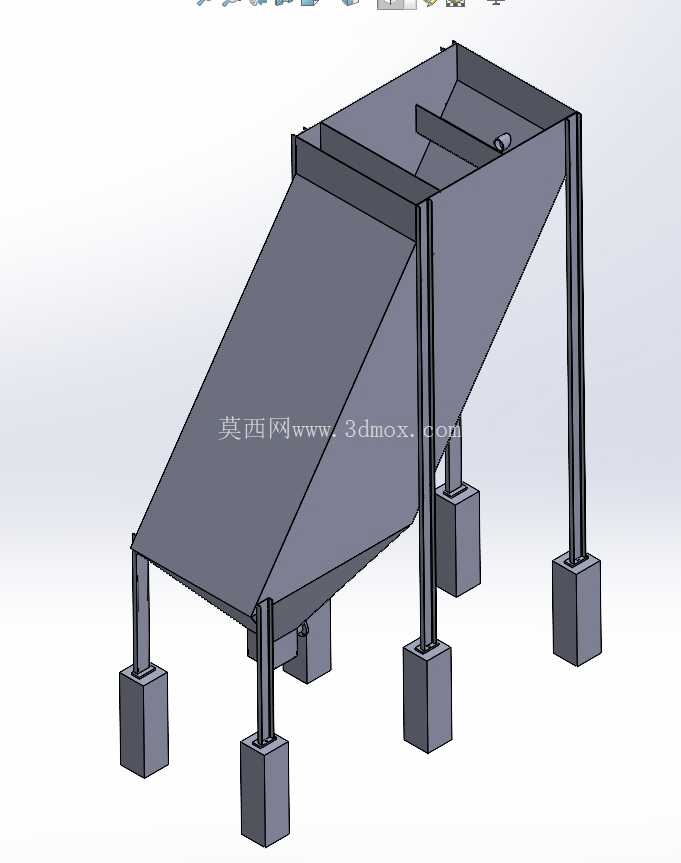

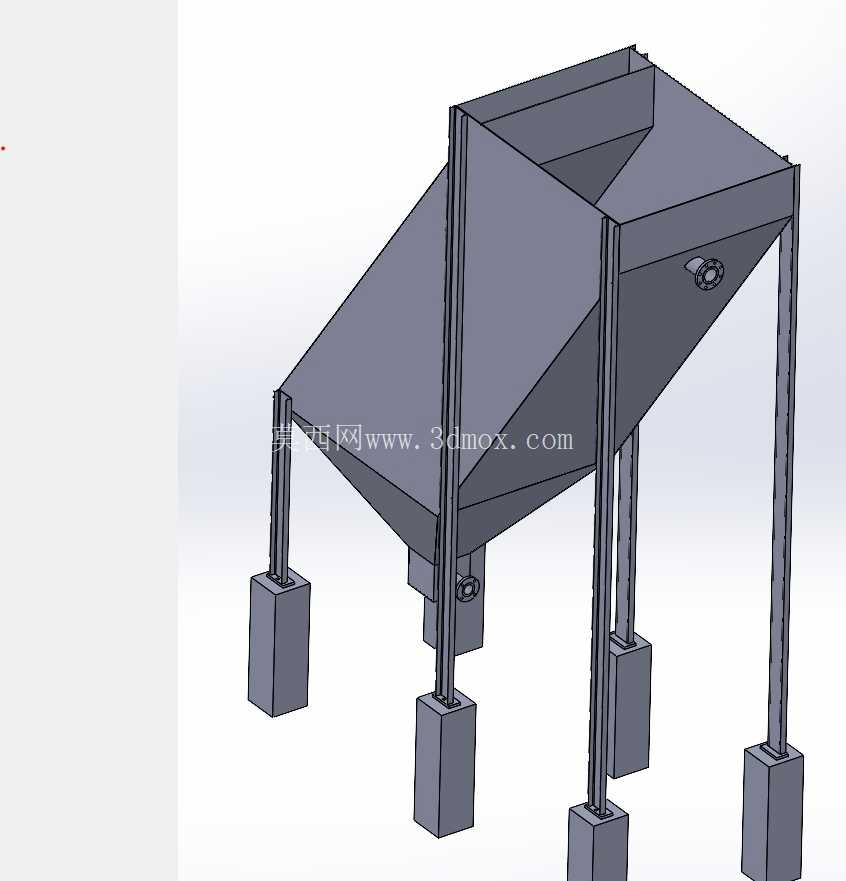

从结构设计逻辑来看，整个设备采用上部方形稳流腔、下部锥形集泥斗的分体式受力结构，四根带方形配重底座的支撑立柱直接将罐体架离地面，预留出足够的排泥操作空间，不需要额外搭建混凝土操作平台，现场安装时只需要将四个底座与预埋钢板焊接固定即可，大幅缩短现场施工周期。上部的方形腔体内部等距布置倾斜角度为60度的薄板层，水流从腔体侧部的进水口进入后，会沿着板间通道缓慢上升，水中的悬浮絮体在接触斜板表面后会快速附着，顺着板壁滑落到下部的锥斗区域，避免了传统沉淀池中水流紊动导致的絮体二次上浮问题。

设备的进出水口都设置在腔体上部的侧端面，进水端内置穿孔布水板，能让进水在整个腔体截面上均匀分布，避免局部流速过快导致的短流现象；出水端采用锯齿形溢流堰，保证整个堰口的出水负荷均匀，不会出现局部抽吸带起沉泥的问题。下部的锥斗角度设计为55度，大于常见污泥的自然安息角，沉积的污泥不需要额外设置机械刮泥装置，依靠自身重力就能顺着锥壁滑落到锥底的排泥口，日常运行只需要按照设定的周期开启排泥阀即可，运维工作量远低于带机械刮泥机的传统沉淀设备。

从安装边界尺寸来看，这类单体设备的处理量通常在每小时50到200立方区间，支撑立柱的高度设置为1.8米，刚好满足锥底排泥阀的安装与操作空间要求，四个底座的安装孔距预留了20毫米的调节余量，能抵消现场基础施工的尺寸误差。板层之间的间距设置为80毫米，既保证了足够的沉降面积，又不会因为间距过小导致板间堵塞，针对含油废水、高悬浮物废水的处理场景，还可以在板层表面增加疏油涂层，减少油污附着导致的板结问题。

在实际选型应用中，这类设备可以单台使用处理小水量废水，也可以多台并联组合应对大水量处理需求，设备上部预留了絮凝剂投加管道的接口，可以直接和前端的管道混合器衔接，不需要额外搭建絮凝反应池。针对北方寒冷地区的户外安装场景，设备外壁可以预留保温层安装的挂点，后期加装保温岩棉与彩钢外护板即可满足冬季运行要求，不需要额外搭建保温厂房。整个设备的受力结构经过有限元校核，满水运行状态下的立柱变形量控制在千分之一以内，锥斗部分的板材厚度比上部腔体加厚两毫米，应对污泥堆积的额外载荷时不会出现焊缝开裂的问题，长期运行的结构稳定性有充足保障。
