参数化通风管道弯头iLogic设计模板

在工业通风、除尘、废气输送、暖通空调管路布设场景中，弯头是改变管路走向的核心连接部件，常规弯头设计需要反复调整管径、弯曲半径、壁厚、法兰孔位参数，重复建模工作量大，参数匹配出错率高，尤其在多项目并行的管路设计阶段，不同工况下的弯头参数差异大，手动调整模型往往需要耗费数小时的重复劳动，还容易出现法兰孔位错位、壁厚与承压等级不匹配、弯曲半径不符合流体阻力要求等问题，给后续生产安装带来隐患。

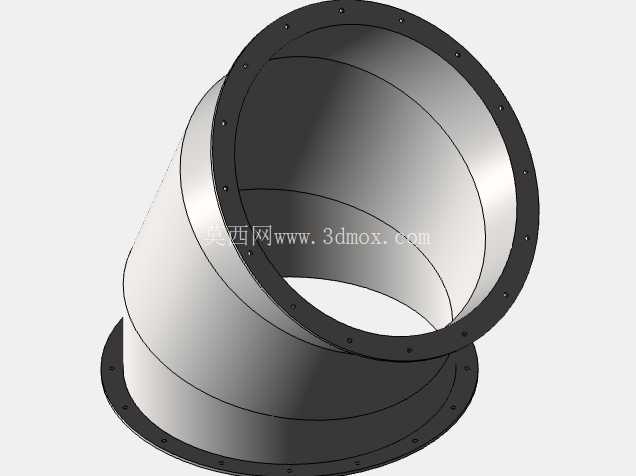

这款参数化弯头设计模板，核心是通过逻辑规则绑定弯头所有关联尺寸，设计人员仅需在交互界面输入对应工况的参数，即可自动生成符合要求的弯头三维模型，无需逐次绘制草图、拉伸、装配法兰。从实际工程应用来看，这类弯头主要对接圆形通风管道，两端自带连接法兰，可直接与同管径的直管段、风阀、变径接头等部件通过螺栓连接，法兰盘上的连接孔会随管径参数自动调整孔数、孔距、孔径，完全匹配管路连接的通用标准，不需要设计人员额外核对法兰连接尺寸。

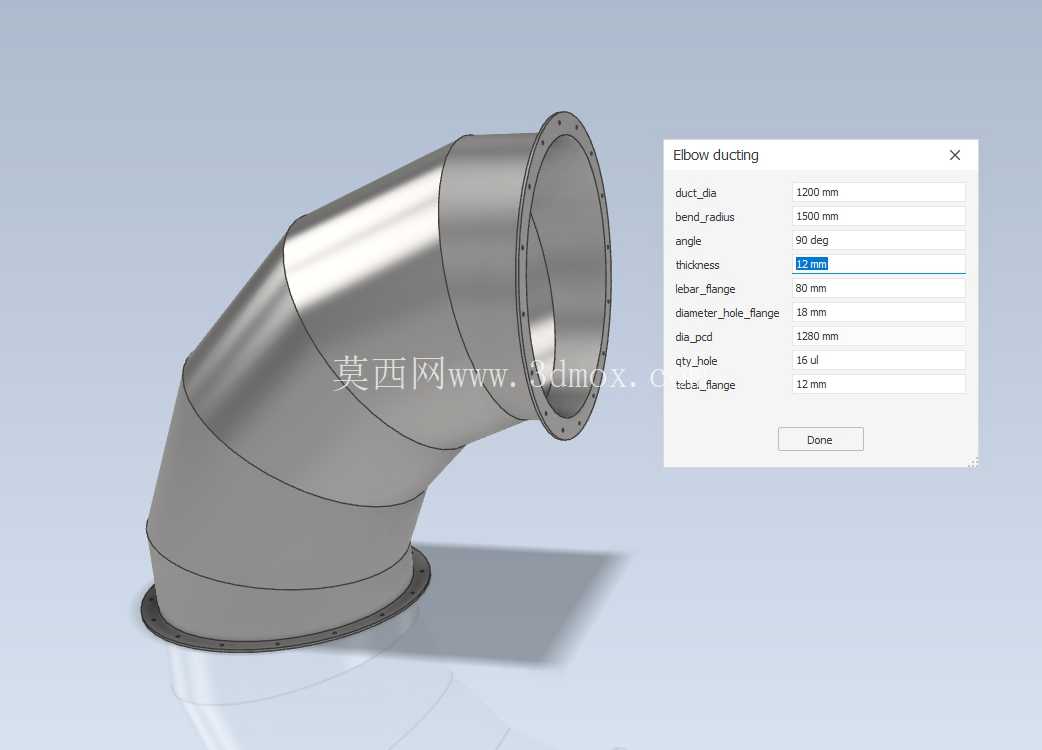

设计思路上，模板将弯头的核心参数做了全链路关联：首先是管道内径参数，直接决定弯头的通流能力，匹配不同风量的输送需求；弯曲半径参数关联弯头的流体阻力特性，常规低压通风场景可选择1.5倍管径的弯曲半径，高粉尘浓度输送场景可选择更大的弯曲半径减少物料堆积与管壁磨损；壁厚参数关联管路的承压能力与结构强度，根据输送介质的压力、磨损特性调整，避免壁厚不足导致的管路变形或壁厚过大造成的材料浪费；法兰参数则随管径自动匹配对应的法兰规格，包括法兰盘外径、厚度、连接孔数量与分布直径，从根源上避免法兰与直管段不匹配的问题。

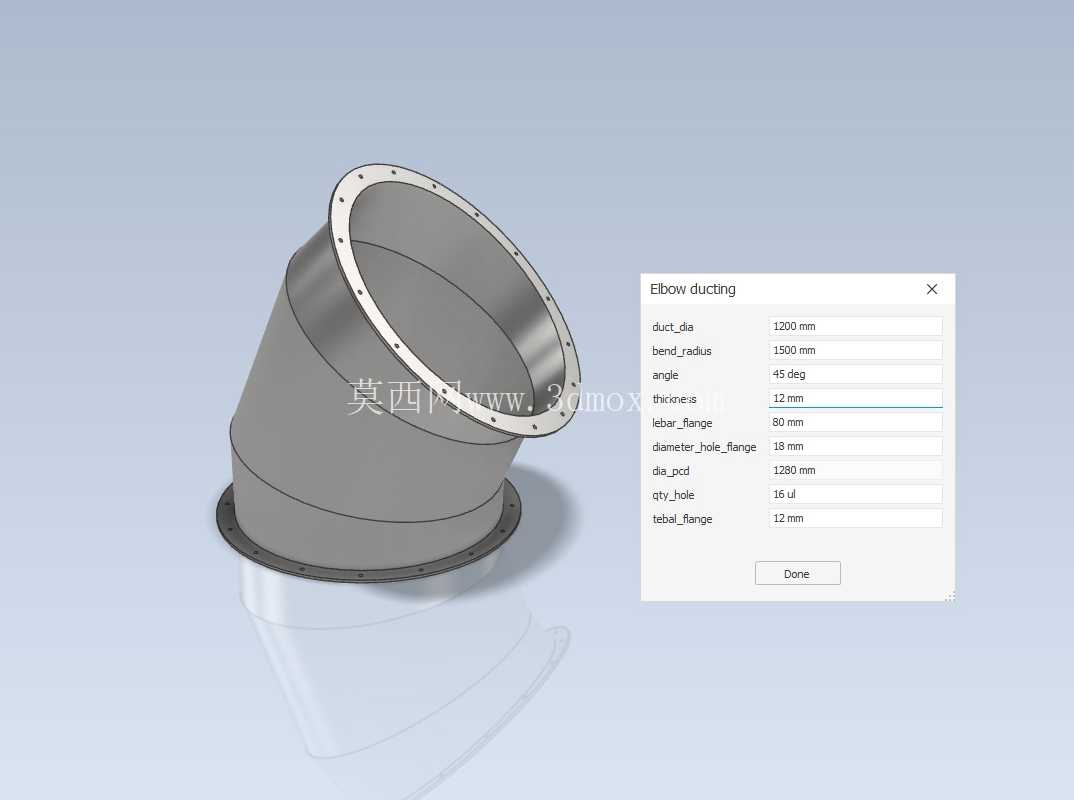

从安装边界来看，生成的弯头模型两端法兰端面为安装基准面，两个端面的夹角为管路转向角度，可根据现场管路走向需求调整角度参数，模型自带的安装基准轴、基准面可直接导入管路装配体中做配合定位，不需要额外做基准对齐。模型的外形轮廓完全由输入参数驱动，当现场安装空间受限时，可通过调整弯曲半径参数控制弯头的轴向占用空间，避免与周边设备、梁柱结构发生干涉，适配复杂的厂房管路布设场景。

在实际建模工作中，使用这类参数化模板，原本需要两三个小时完成的单款弯头建模、法兰装配、孔位校核工作，仅需输入参数几秒即可完成，生成的模型可直接用于工程出图、物料统计、装配干涉检查，大幅提升管路系统的设计效率。同时模板内置的参数逻辑已经规避了常规设计中的常见错误，比如法兰孔位均布偏差、弯曲段管壁厚度不均、法兰与管段同轴度偏差等问题，设计人员不需要反复校核基础尺寸，可将精力放在管路系统的整体优化上，比如调整管路走向降低风阻、优化支吊架位置提升管路稳定性等核心工作。

针对不同的应用场景，模板可适配多种工况需求：普通通风换气场景可选择较薄的壁厚降低成本，除尘、粉料输送场景可加大壁厚并调整弯曲半径减少磨损，高温烟气输送场景可调整参数匹配对应的耐高温法兰规格，所有参数调整都能实时反映到三维模型上，设计人员可直观看到调整后的外形变化与安装尺寸，快速判断是否符合现场安装要求。
