微型摆动式蒸汽机结构三维设计

　　这套微型摆动蒸汽机的三维结构，完整还原了摆缸式蒸汽机的核心运动逻辑，所有运动副均添加了符合实际工况的约束关系，可直接用于运动学仿真验证，验证曲柄滑块与摆缸配合的运动死点位置、行程匹配度，为同类微型动力装置的结构优化提供可复用的建模参考。从实际应用场景来看，这类微型摆动蒸汽机并非面向工业级动力输出场景，更多用于教学演示场景下的热力循环原理展示，也可作为小型创意机械装置的动力源，搭配适配的蒸汽发生模块后，可驱动小型负载做连续回转运动，帮助学习者直观理解外燃机的能量转换过程，也能为复古机械创意作品提供核心动力单元。

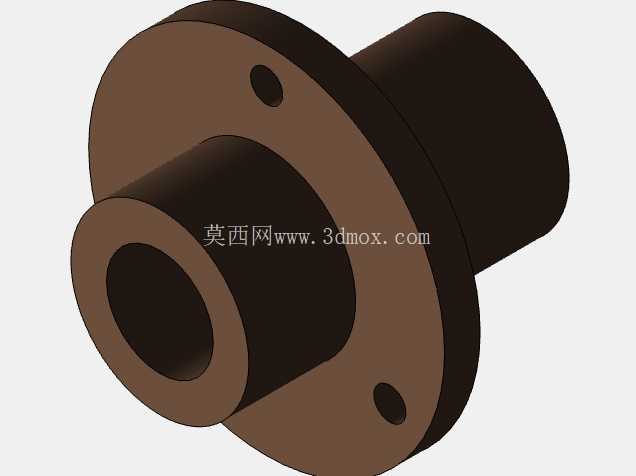

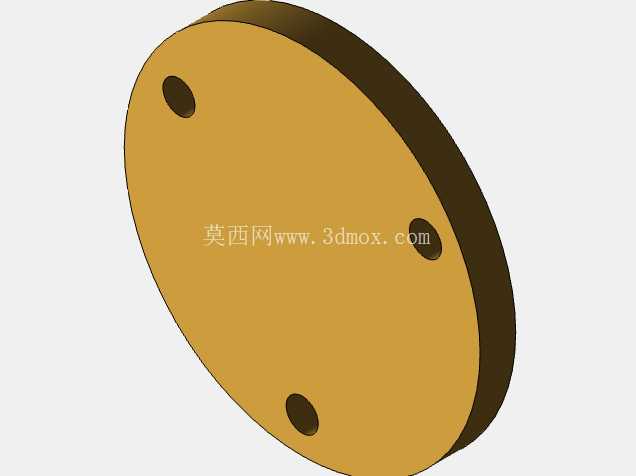

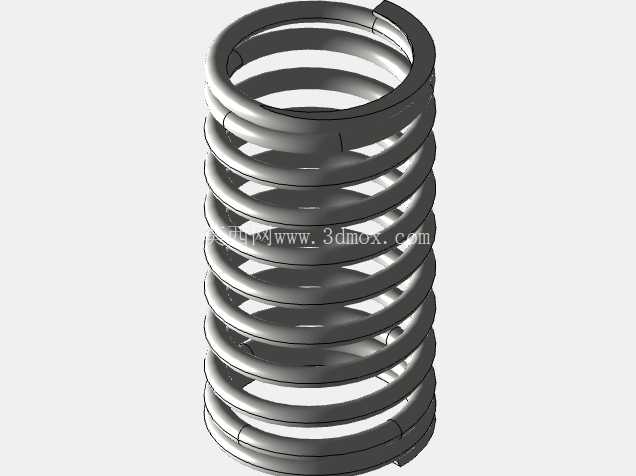

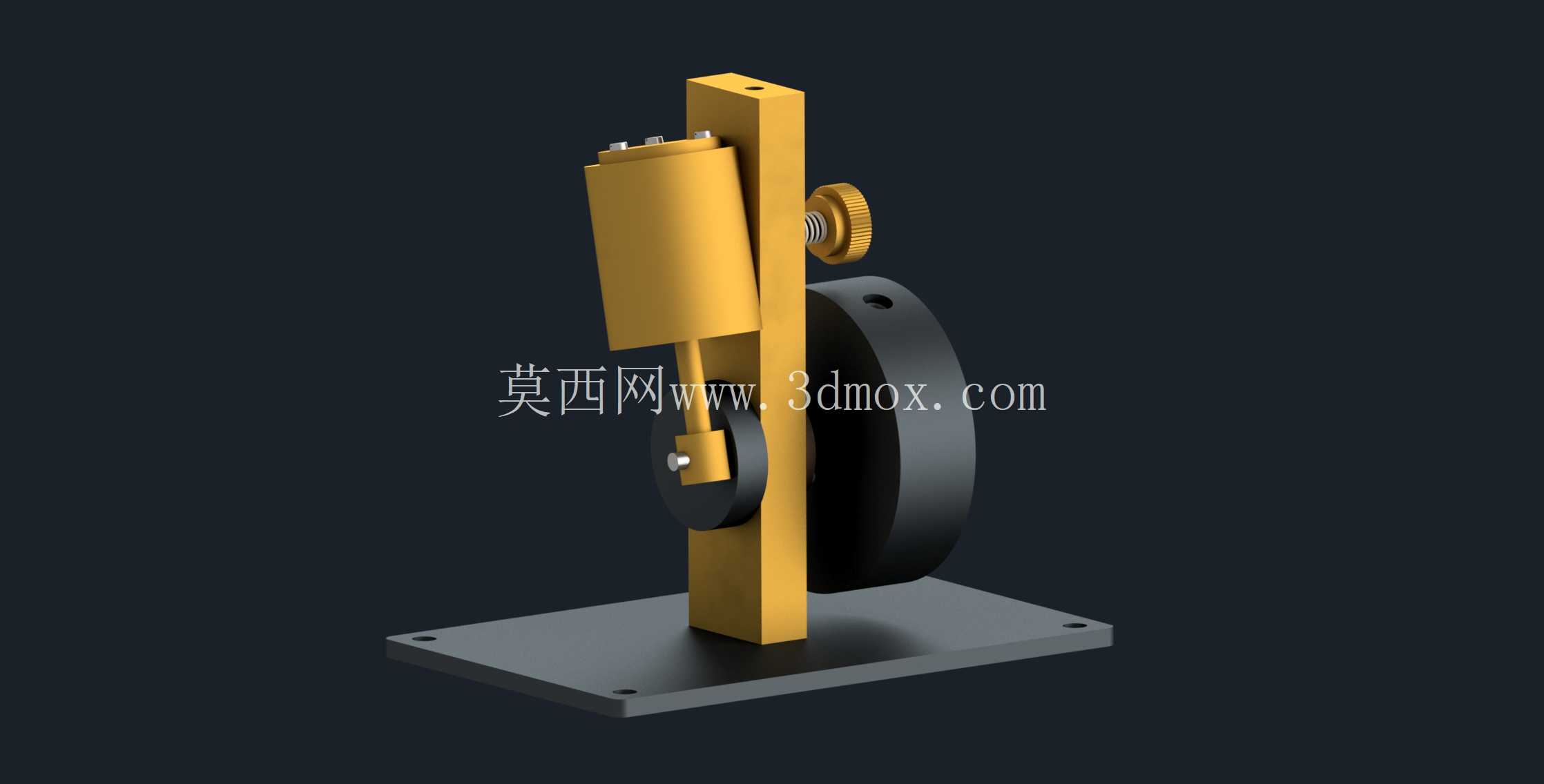

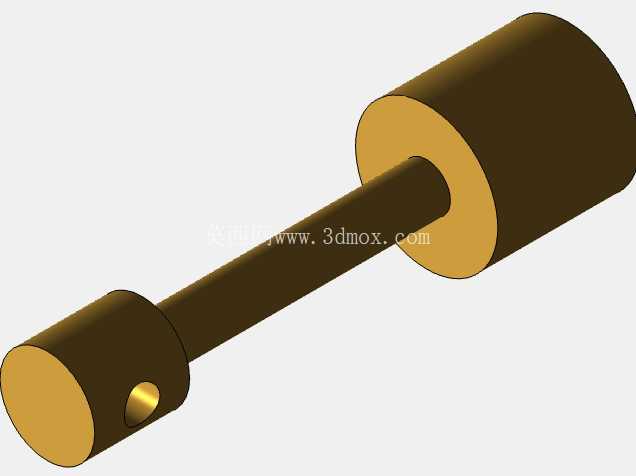

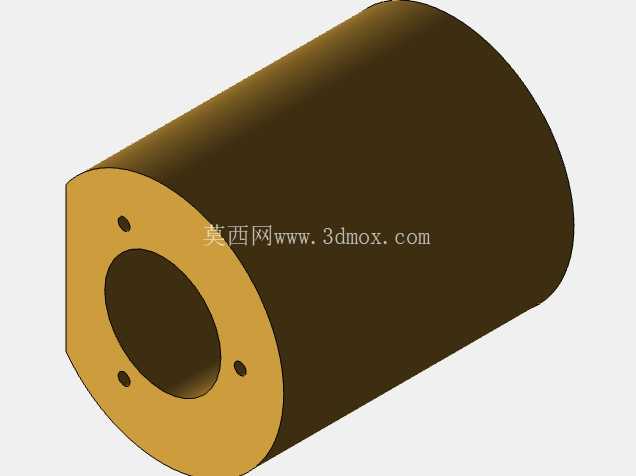

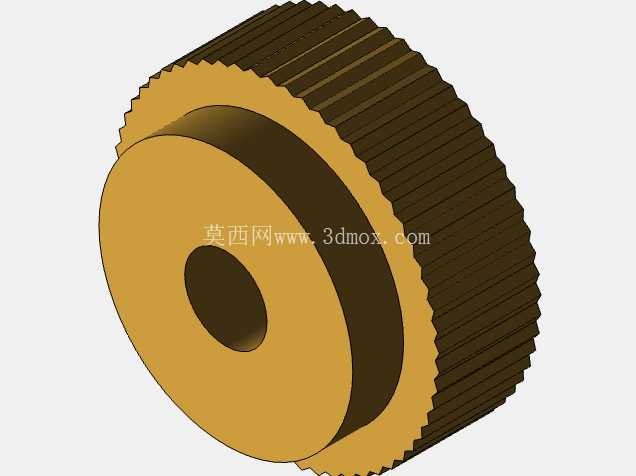

　　从功能特性来看，该结构采用摆缸式设计，省去了传统蒸汽机复杂的配气阀组结构，气缸会随活塞运动绕铰接点小幅摆动，直接通过气缸与气道的对位完成进排气切换，整体零件数量大幅减少，加工装配难度更低，非常适合微型化场景下的实现。整套结构包含立式安装支架、带安装孔的方形底座、单作用气缸、活塞组件、曲柄轴、大惯量飞轮、调节手轮几个核心部分，飞轮采用大直径厚壁结构，可储存足够的转动惯量，克服活塞运动的上下止点死点，保证输出轴转动的连续性，侧方的调节手轮可用于调整气缸铰接位置的预紧力，也可在调试阶段手动盘车验证运动顺畅度。从设计思路层面，建模过程中优先保证运动链路的无干涉，气缸摆动角度与活塞行程、曲柄偏心距做了参数化匹配，当活塞运行到上止点时，气缸进气口刚好与支架上的进气道对齐，高压蒸汽进入气缸推动活塞下行，带动曲柄转动，当活塞运行到下止点时，气缸摆动到排气口对齐位置，废气排出，活塞在飞轮惯性带动下回程，完成一个工作循环。所有标准件均采用通用规格，气缸与活塞的配合面预留了合理的间隙，模拟实际工况下的润滑与密封空间，支架与底座采用直角安装结构，保证整体支撑刚度，避免高速运动时出现结构共振。

　　关于安装边界与尺寸适配，底座采用方形平板结构，四个角预留了沉头安装孔，可直接通过螺栓固定在安装台面或者配套的蒸汽发生单元上，整体安装占用空间小，立式布局的结构让重心落在底座中心区域，安装后稳定性好，不需要额外的支撑结构。输出轴从飞轮侧伸出，可通过联轴器或者带轮连接外部负载，轴伸长度与直径均按微型动力的常规负载匹配，可传递的扭矩满足小型演示装置、创意模型的动力需求。在结构细节处理上，气缸与支架的铰接位置采用耐磨接触面设计，减少长期摆动带来的磨损，活塞与连杆的铰接处采用小直径销轴连接，配合间隙控制在合理范围，既保证运动灵活，又不会出现过大的窜动影响配气精度。

　　飞轮与曲柄轴采用过盈配合加键连接的方式，保证大惯量转动时不会出现轴与轮的相对滑动，所有棱角位置均做了倒角处理，既符合实际加工的工艺要求，也避免装配过程中出现锐边划伤的问题。这套结构的建模逻辑完全遵循实际加工装配的顺序，每个零件都可单独导出工程图用于加工，装配约束完全模拟实际的装配关系，运动仿真过程中可直观看到每个部件的运动轨迹，检查是否存在运动干涉，也可通过调整曲柄偏心距、气缸长度等参数，快速改型得到不同排量、不同输出特性的摆缸蒸汽机结构，适配不同的微型动力场景需求。对于从事机械原理教学、创意机械设计的从业者来说，这套完整约束的三维结构可直接作为运动仿真的基础模型，也可作为微型蒸汽机设计的参考蓝本，减少前期原理验证阶段的建模工作量，快速验证不同参数下的运动特性。
