圆形零件夹持用保形软钳口结构

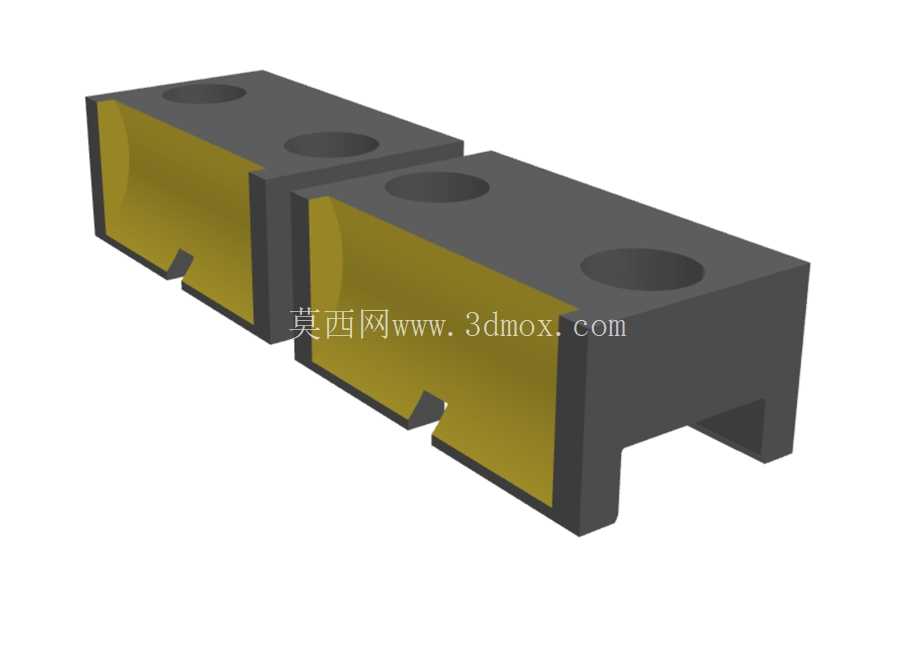

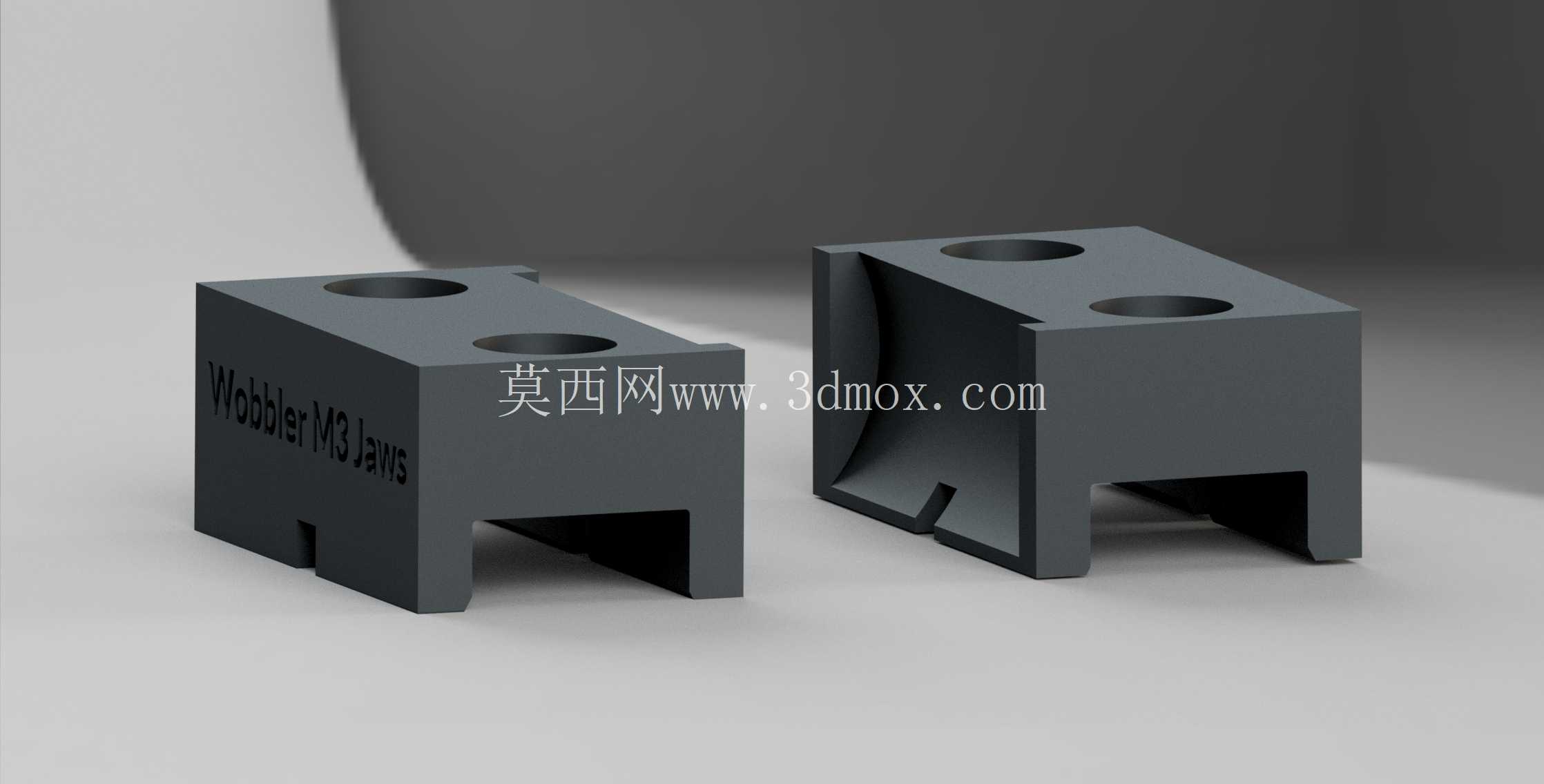

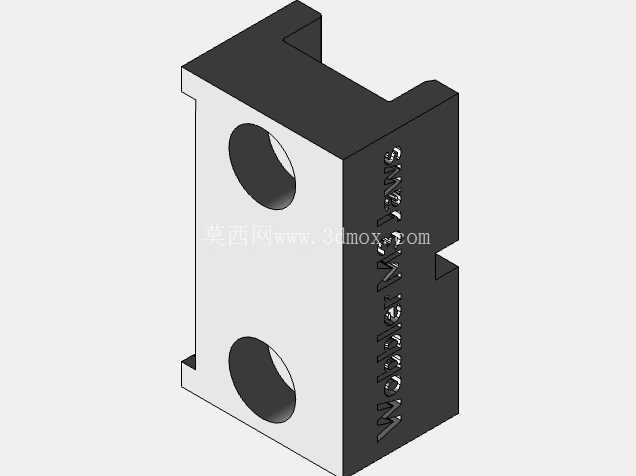

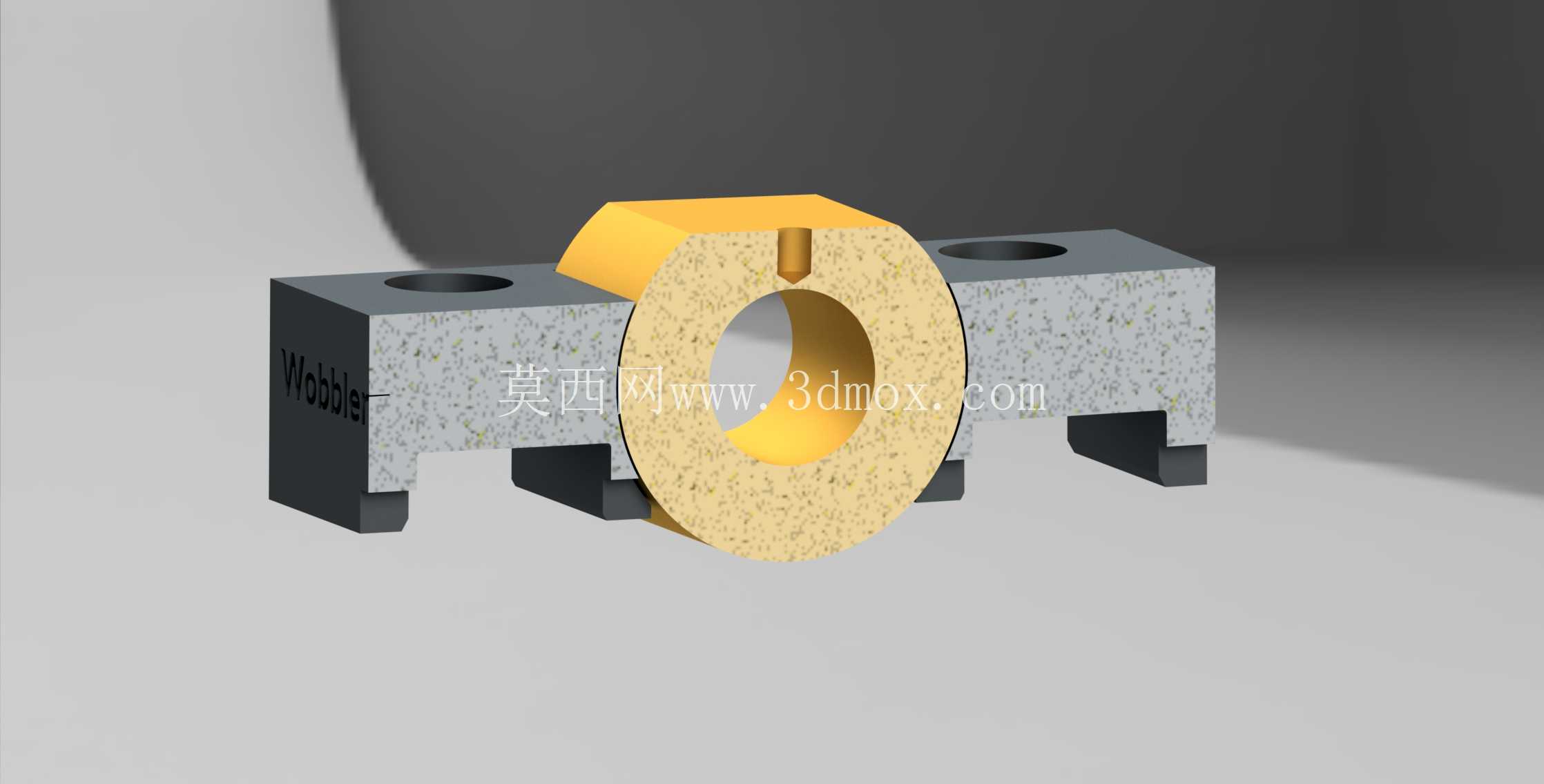

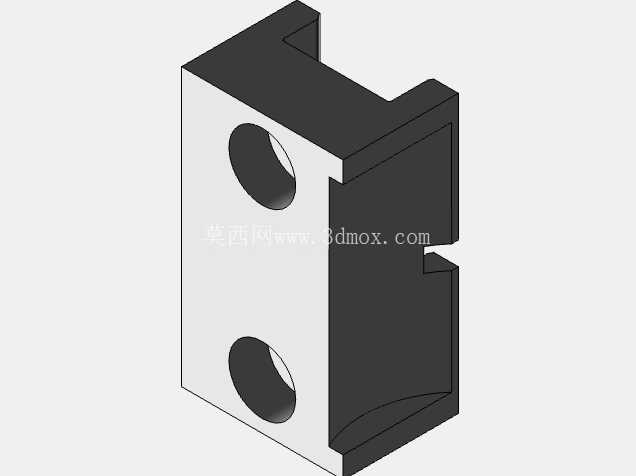

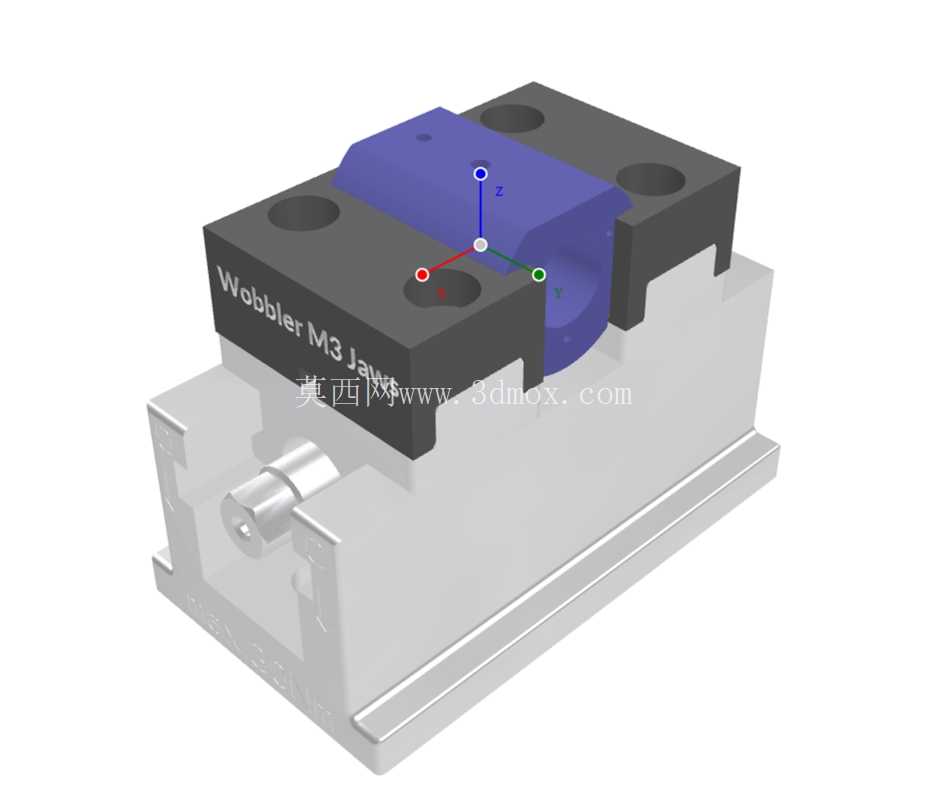

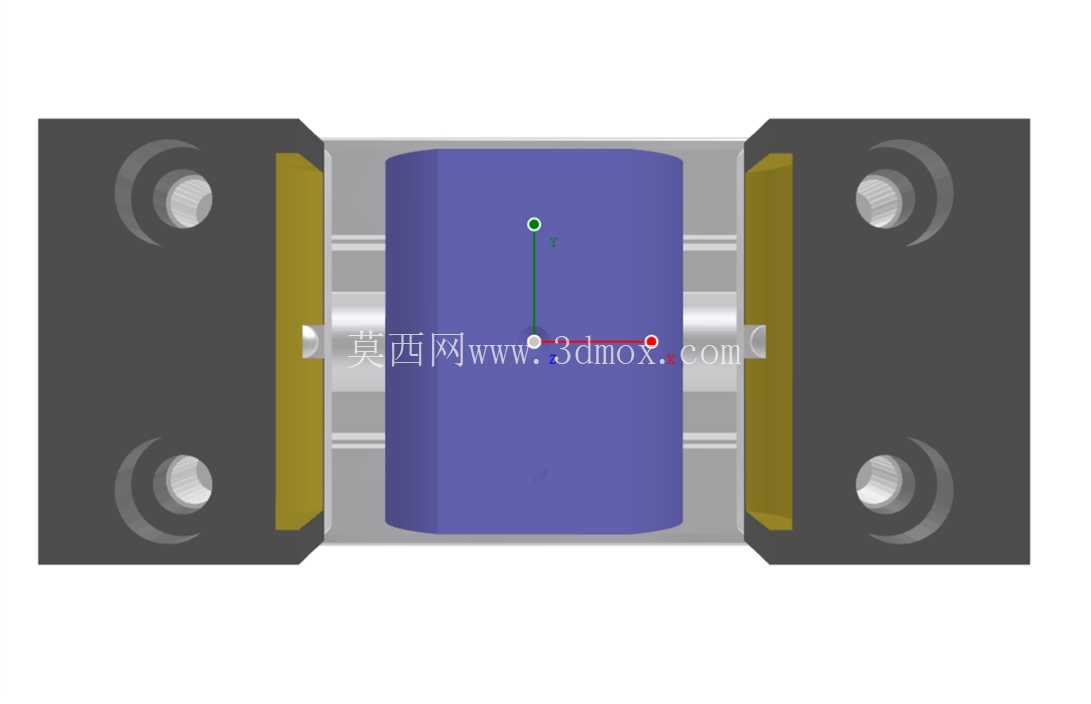

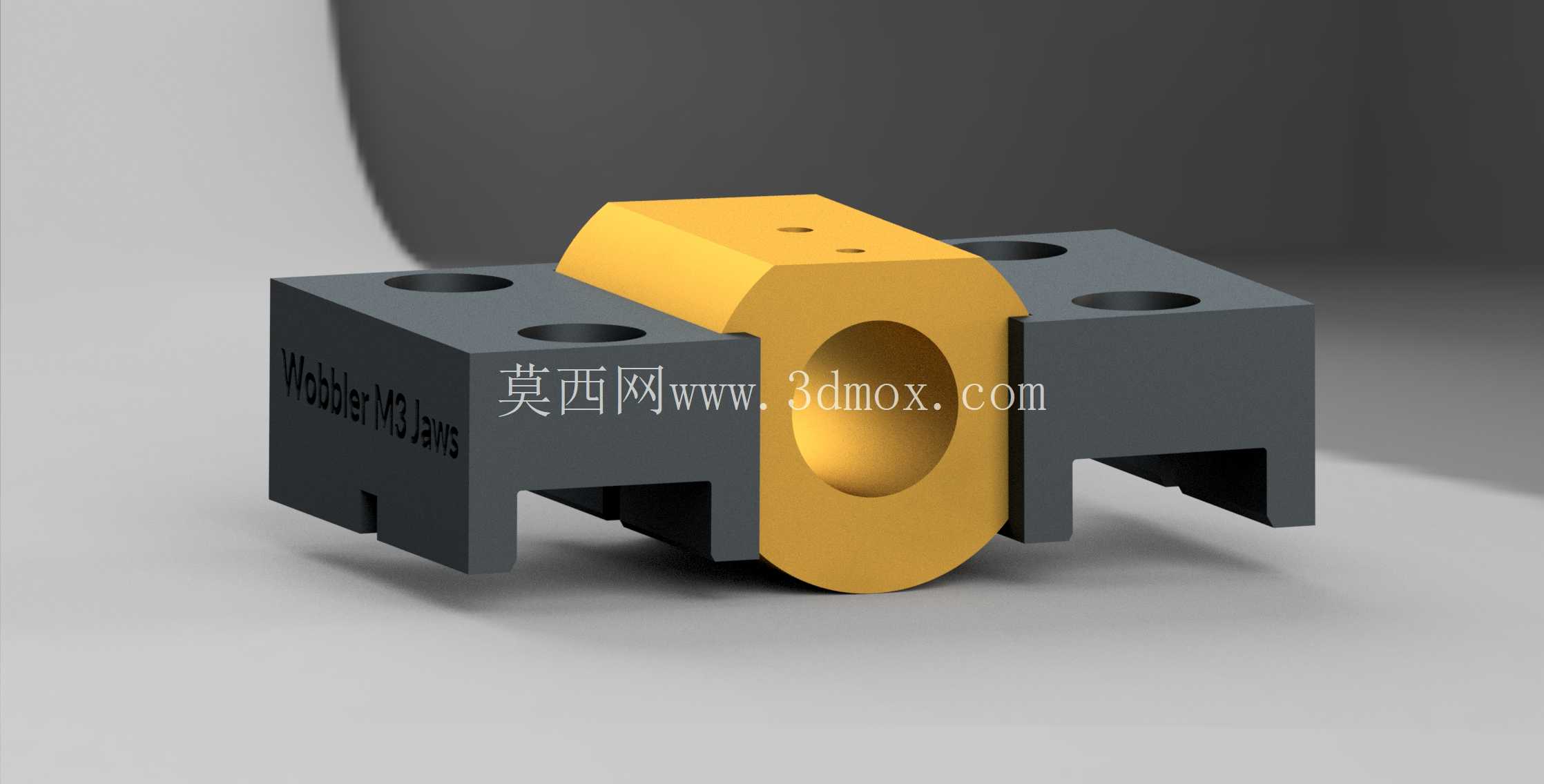

在机加工车间的日常装夹作业中，圆形薄壁件、软质材质工件的夹持损伤问题一直是一线操作人员反复遇到的痛点，常规虎钳标配的淬硬钢钳口硬度高、夹持接触面为平面，装夹黄铜、纯铝、工程塑料类毛坯，或是带扁平切口的圆形轴类、套类零件时，钳口与工件的接触仅为两条窄边，夹紧力集中在极小的接触区域，很容易在工件表面留下压痕，甚至压碎薄壁结构的侧壁；如果刻意降低夹紧力，又会导致钻孔、铣削过程中工件受切削力作用发生转动、移位，直接造成零件报废。这款保形软钳口就是针对这类装夹场景开发的配套工装，直接替换标准虎钳的原有硬钳口即可使用，不需要对虎钳本体做任何改造。从结构设计来看，钳口主体分为两部分，与虎钳导轨配合的基座部分采用和常规钳口一致的钢制结构，预留了和标准虎钳安装孔位完全匹配的沉头固定孔，安装时直接对齐虎钳滑块上的螺纹孔拧紧紧固螺钉即可，安装边界完全适配市面上多数4寸、6寸机用虎钳的钳口安装尺寸，基座下方的定位凸台和虎钳钳口安装槽的配合公差控制在0.02mm以内，保证安装后钳口的平行度、垂直度满足机加工的装夹精度要求。和工件直接接触的夹持部分采用了仿形圆弧结构，圆弧的曲率覆盖了车间常见的小直径圆形零件尺寸范围，接触部位采用相对柔软的材质，当虎钳施加夹紧力时，软质接触层会随着工件的外轮廓发生微量形变，把原本集中的线接触转化为大面积的面接触，夹紧力均匀分布在工件被夹持的整个圆弧面上，既不会因为局部压强过大压伤软质工件表面、压溃薄壁结构，也能提供足够的摩擦力抵抗钻铣加工时的切削扭矩，避免工件移位。和普通的平软钳口不同，这款钳口的圆弧夹持面做了居中定位设计，装夹圆形零件时零件会自动对中到钳口中心位置，不需要操作人员反复找正，能有效缩短装夹辅助时间；同时钳口的夹持面高度做了优化，装夹后工件的加工面完全暴露在钳口上方，不会和刀具路径发生干涉，不管是铣削平面、钻孔还是加工侧向槽口，都不需要二次调整装夹位置。在实际使用场景中，除了圆形零件的装夹，这款软钳口也能适配带圆弧面的异形零件装夹，对于小批量多品种的维修车间、教学实训车间来说，不需要针对每一种直径的圆形零件定制专用钳口，一套软钳口就能覆盖一定尺寸区间内的圆形工件装夹需求，大幅降低工装制作成本。设计过程中也充分考虑了钳口的耐用性，软质接触层和钢制基座采用嵌入式连接，当软质层磨损到一定程度后，可以单独更换接触块，不需要更换整个钳口，进一步降低使用成本；基座上的固定孔做了沉头处理，紧固螺钉安装后完全沉入孔内，不会突出钳口表面刮伤工件或是干涉加工路径。和传统的临时铜皮垫、硬纸板垫的装夹方式相比，这款保形软钳口的夹持重复精度更高，不会因为垫片移位导致装夹偏差，也不需要每次装夹都裁剪垫片，能有效提升装夹效率和加工合格率，尤其适合精密小零件、软质材质零件的铣削、钻孔、铰孔等工序的装夹作业。
