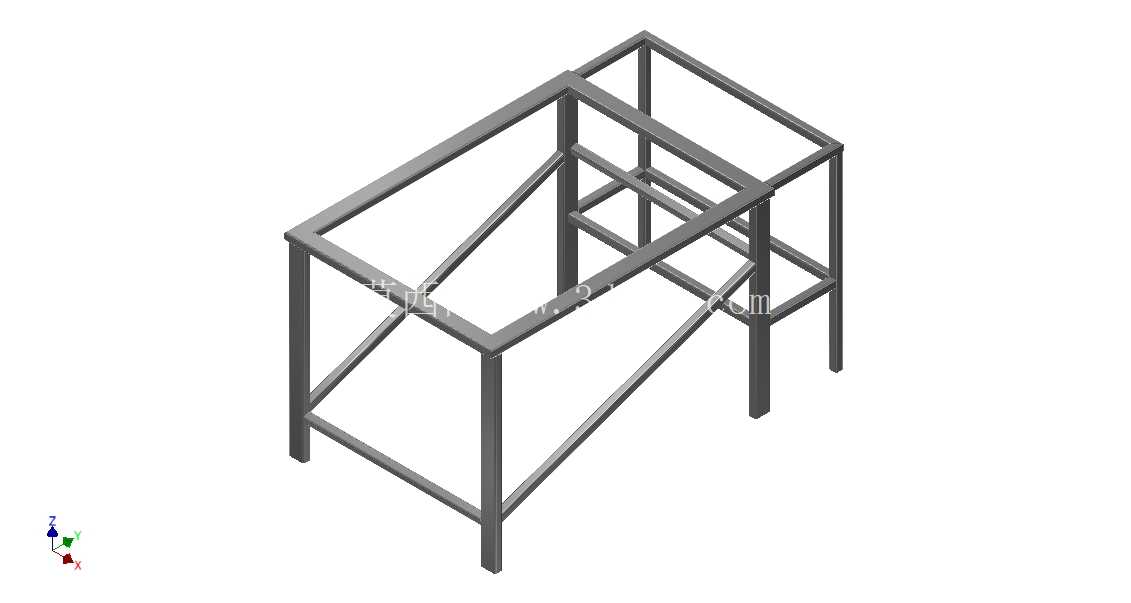

自动振动筛砂机主支撑焊接底盘框架

　　在砂石分选、铸造旧砂再生、建材骨料分级这类连续作业的产线场景里，振动筛砂机的长期运行稳定性，很大程度上取决于底部支撑框架的结构合理性——这套焊接式主支撑底盘，正是为自动振动筛砂机配套的核心承载构件，直接决定了设备在高频振动工况下的结构可靠性与作业精度。从实际产线的运行反馈来看，不少中小型筛砂机运行半年后出现的焊缝开裂、筛体偏移、物料跑偏问题，根源都在于底部支撑框架的刚度设计不足，没有匹配振动工况下的交变载荷传递路径，这套框架在设计阶段就针对性规避了这类常见问题。框架整体采用型材拼焊成型，没有采用铸件结构，一方面是焊接件的生产周期更短，便于根据不同筛面尺寸做适配调整，另一方面焊接结构的阻尼特性更适合吸收振动过程中的冲击能量，减少振动向地面安装基础的传递，降低对车间其他精密加工设备的干扰。框架上预留的电机安装位做了局部加厚处理，安装面铣平后加工有定位销孔，振动电机直接固定在该区域时，不需要额外加装过渡转接板，既减少了装配环节的累积误差，也避免了转接板在长期振动下出现螺栓松动的问题。

　　移动性设计上，框架底部的基板预留了标准工业脚轮的安装孔位，同时也预留了地脚螺栓的固定孔，用户可以根据实际作业场景选择安装方式：如果是需要在车间内频繁转场、处理不同料堆的临时筛分作业，安装脚轮后可以单人推动设备移位，脚轮安装位的加强筋做了斜向布置，能承受设备满载时的垂直载荷与移动过程中的侧向冲击力；如果是固定工位的连续筛分作业，直接通过地脚螺栓将框架固定在混凝土基础上，不需要额外拆除脚轮安装位的结构，适配性更强。框架的上部连接面做了一圈围边结构，筛箱落料区域对应的框架位置做了倾斜导料面设计，筛分完成的物料落到该区域后，会顺着倾斜面直接滑向排出口，不会在框架表面积料，减少了人工清理的工作量，也避免了长期积砂进入焊缝间隙造成的锈蚀问题。

　　从载荷传递路径来看，筛体工作时产生的垂直方向激振力，会通过上部连接梁传递到四根主支撑立柱，再通过立柱分散到底部的基板上，每根立柱与基板的连接位置都焊接了三角形加强筋，筋板的厚度与主型材厚度匹配，避免出现刚度突变导致的应力集中，在振动工况下最容易开裂的立柱与横梁交接位置，设计时采用了圆角过渡的焊接坡口，焊后做去应力处理，减少焊接残余应力对结构疲劳强度的影响。安装边界方面，框架的整体外形尺寸匹配常规1200型振动筛的安装接口，上部连接孔位采用长圆孔设计，允许筛箱安装时有±5mm的位置调整量，补偿加工过程中的尺寸误差，电机安装位的中心高与筛体激振器的中心高保持在同一水平面，保证激振力的传递方向与筛面运动方向一致，不会产生额外的扭矩增加电机负载。

　　框架的侧面预留了振动电机的接线盒安装位与线缆固定孔，线缆可以沿着框架内侧的走线槽布置，避免筛分过程中飞溅的物料磨损线缆绝缘层，提升设备运行的安全性。在铸造车间的旧砂处理场景中，这套框架可以承受筛分过程中落下的高温旧砂冲击，焊接材料选用与母材匹配的结构钢焊条，焊后整体做抛丸除锈处理，表面喷涂耐磨防锈漆，能适应多粉尘、高湿度的车间环境，长期使用不会出现漆面脱落、基体锈蚀的问题。对比螺栓拼接的框架结构，焊接式框架的整体刚度更高，在高频振动下不会出现螺栓松动导致的框架异响问题，也不需要定期停机检查螺栓紧固力矩，减少了设备的日常维护工作量。框架下部的横梁位置预留了接料斗的安装挂点，用户可以根据出料方向的需求，选择在左侧或者右侧安装接料斗，不需要对框架做二次切割焊接，适配不同的产线布局要求。在骨料筛分的作业场景中，框架的导料面角度设计为35度，大于砂石物料的自然堆积角，即使是含水率较高的湿砂，也能顺利滑落到排料口，不会出现粘料堵料的问题。
