管虎钳机构参数化建模与装配动画设计

在常规机械加工车间的管材下料、螺纹套丝、端口修磨工序里，工件的可靠装夹是保障加工精度、规避安全风险的核心前提，这款管虎钳机构的三维设计，完全围绕机加工场景的实际装夹需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹功能的实现。从实际使用场景来看，这类管虎钳多固定在钳工台台面上，适配直径区间内的圆形金属管材、棒料装夹，相比普通平口钳，其钳口的V型定位结构能自动对中圆柱类工件，避免装夹时工件偏移、打滑，尤其适合小批量管材加工工位的手动装夹作业，不需要额外配置气动、液压动力源，纯机械螺纹驱动的结构维护成本极低，适合多班次连续作业的车间环境。

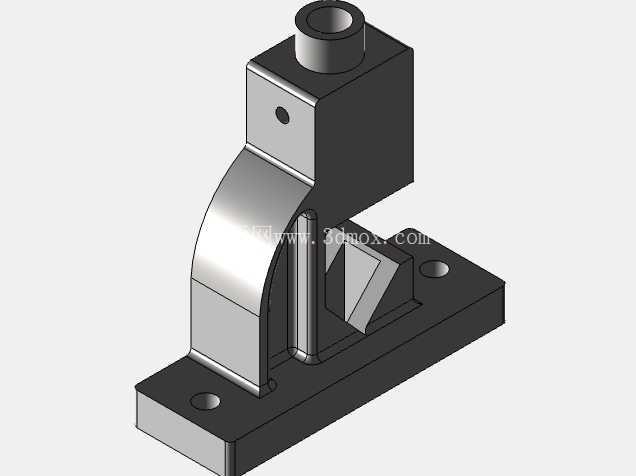

从功能特性上拆解，整个机构分为固定钳身、活动钳口、螺纹驱动副、操作手柄四个核心模块，固定钳身底部设置两个对称的安装沉孔，可通过内六角螺栓直接固定在钳工工作台的T型槽上，安装边界完全匹配常规钳工台的安装孔位间距，不需要额外加工过渡连接板；活动钳口与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧面的调节螺钉微调，长期使用出现磨损后也能补偿间隙，避免钳口夹紧时出现翘头、偏斜问题；驱动部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外加装锁止机构；操作手柄采用穿装式结构，可根据所需夹紧力的大小调整手柄的力臂长度，大直径管材夹紧时可接长手柄增力，小直径薄壁管件夹紧时可缩短手柄避免夹扁工件。

设计思路上完全遵循自上而下的装配设计逻辑，先确定钳口的最大开合行程、额定夹紧力、适配管材直径范围这些核心参数，再反向推导螺纹副的公称直径、螺距、燕尾导轨的配合长度、钳身的壁厚尺寸，所有零件的参数都做了关联化设置，比如调整钳口最大开合距离时，驱动螺杆的有效长度、燕尾槽的长度、固定钳身的整体长度都会自动同步更新，不需要逐个零件修改尺寸，能快速衍生出不同装夹规格的系列化虎钳产品。建模过程中所有配合面都预留了实际加工所需的公差带，比如燕尾槽的滑动配合面预留了0.02-0.05mm的间隙，螺纹副的配合间隙符合普通传动螺纹的公差要求，安装沉孔的尺寸比对应螺栓的公称直径大1mm，补偿实际安装时的位置误差，完全符合机械加工的工艺要求，不是仅做外观展示的概念模型。

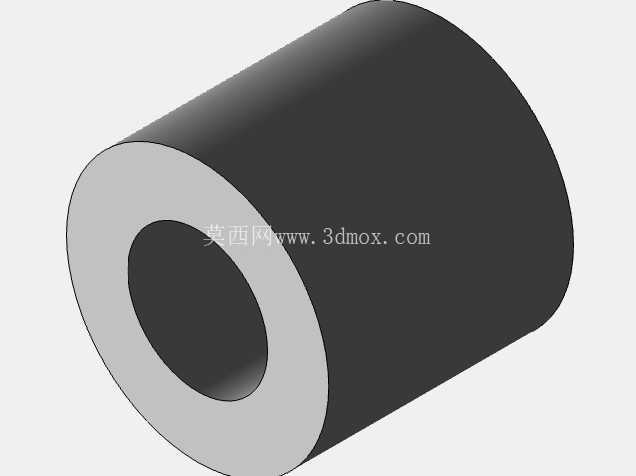

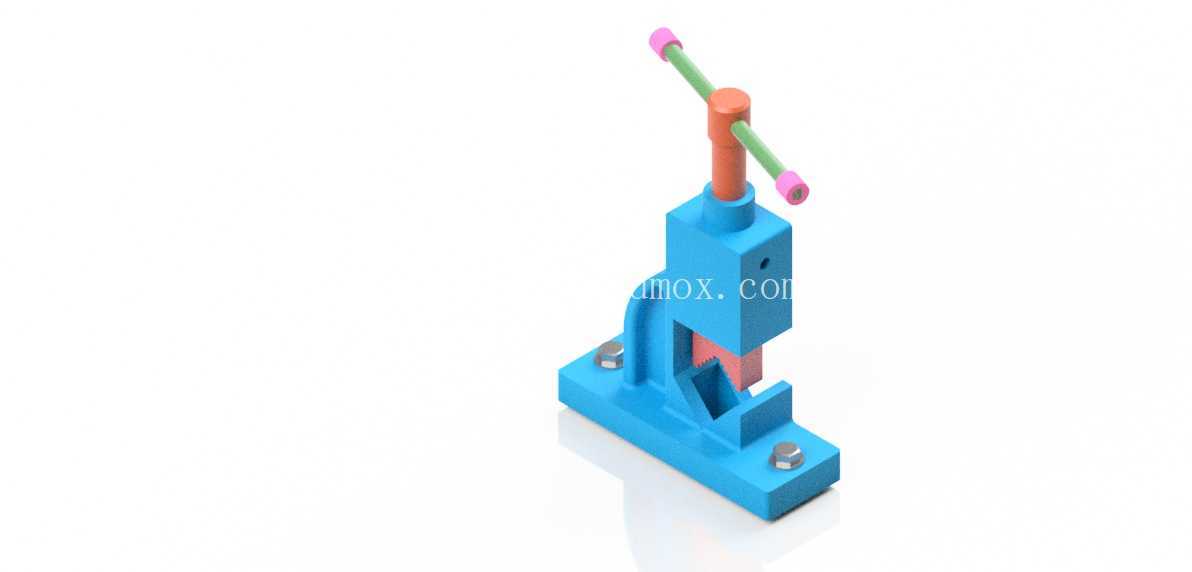

外形尺寸方面，整个机构装配完成后总高度控制在常规钳工操作的舒适区间，操作手柄的最高位置距离钳身底面的高度不超过280mm，操作人员站在钳工台前操作时不需要抬高手臂，符合人机工程学要求；钳身主体采用铸铁材质的结构设计，壁厚均匀，过渡位置都做了铸造圆角，避免应力集中，固定钳身的底座部分做了加厚处理，夹紧时的受力直接通过底座传递到工作台面，不会出现钳身变形；钳口的夹紧面做了网状滚花纹理，增加与工件表面的摩擦力，夹紧光滑金属管材时也不会出现打滑，同时钳口块采用可更换设计，磨损后只需要拆下固定螺钉更换钳口块即可，不需要整体更换钳身，降低后期使用成本。

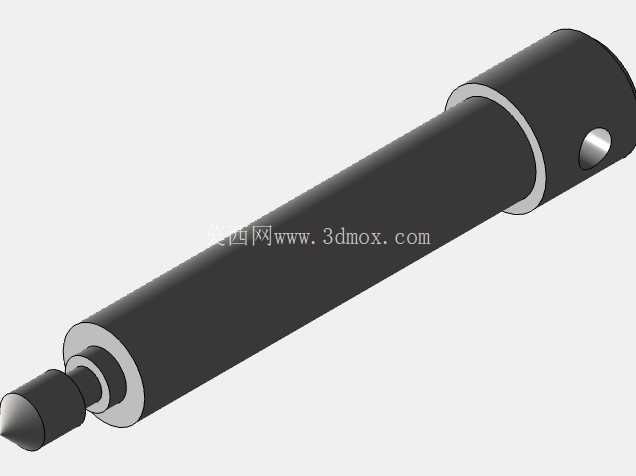

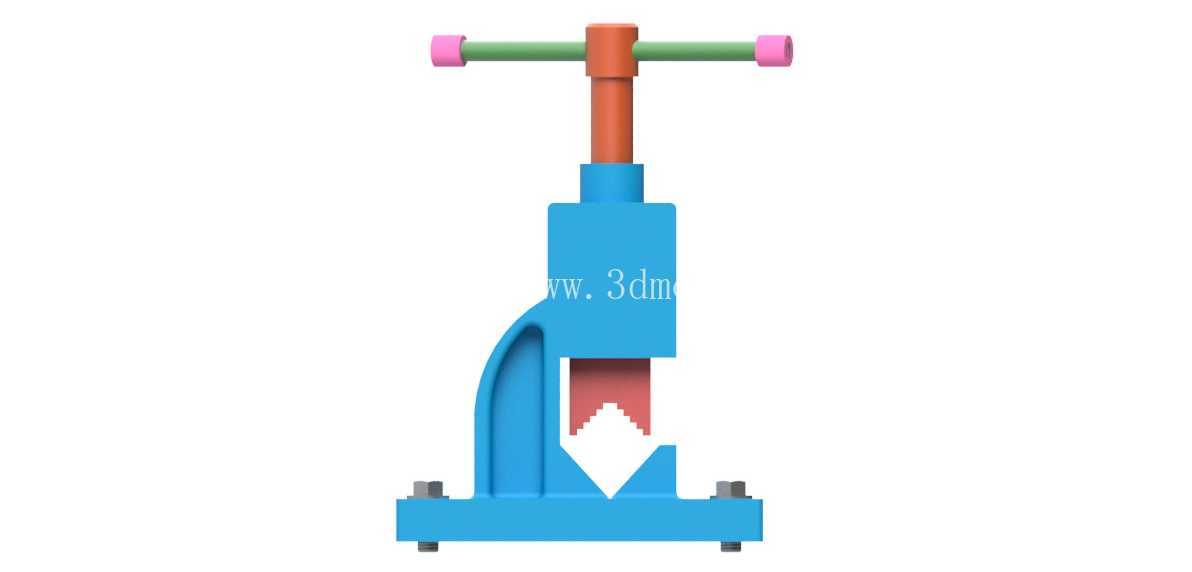

装配动画的设计完全还原实际操作的动作逻辑，从初始的最大开合状态开始，转动操作手柄带动梯形螺杆旋转，驱动活动钳口沿燕尾导轨平稳进给，直到V型钳口完全贴合管材表面，继续施加扭矩达到额定夹紧力后停止，整个运动过程中没有干涉、卡顿的位置，所有运动副的行程都做了限位设置，避免活动钳口超出行程从导轨上脱出，也直观展示了螺纹驱动夹紧的运动原理，能帮助刚接触机械装配的设计人员理解螺纹传动、导轨导向、夹紧自锁的实际结构形式，也可作为工装夹具设计的参考案例，根据实际生产需求调整尺寸参数后直接用于生产制造。
