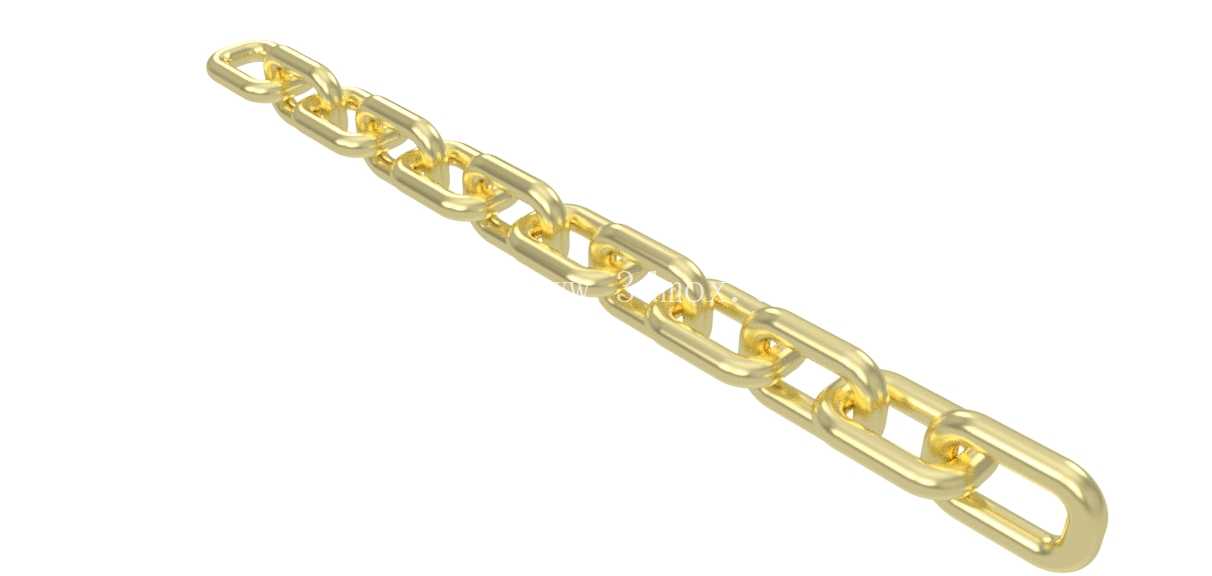

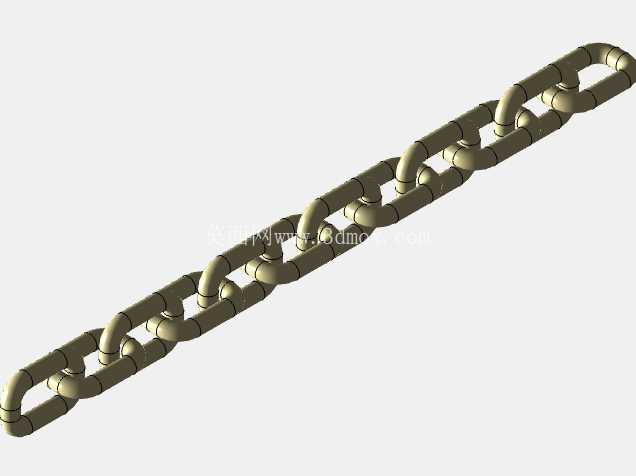

参数化工业通用机械传动链条结构

在工业传动场景里，链条是应用覆盖度极高的挠性传动构件，不同于齿轮传动的中心距严格限制、带传动的打滑丢转问题，链条传动能在高温、多尘、重载的恶劣工况下保持稳定的传动比传递，从矿山输送设备的牵引链、机床进给机构的传动链，到自动化生产线的物料拖拽链、农用机械的动力传输链，几乎所有需要中长距离精准动力传递的工位都能见到这类构件的身影。

这套参数化搭建的链条结构，核心设计逻辑是把单节链节的所有几何特征做全关联约束，从链板的圆弧过渡半径、销轴的配合公差、链节的啮合节距，到整链的总节数、自然垂度的弯曲曲率，所有参数都可以通过变量表直接调整，不需要逐节重画特征。做设计的时候最先考虑的是链节的受力边界：单节链板的两端销孔中心距是核心节距参数，这个尺寸直接匹配配套链轮的齿距，设计时预留了0.2%到0.5%的节距补偿量，避免长期磨损后节距拉长出现跳齿、卡滞问题；链板的外形采用了等强度圆弧过渡，没有直角锐边，既减少了热处理时的应力集中点，也能避免运行过程中剐蹭周边设备的管线、护罩。

从安装适配的角度看，单节链节的宽度方向做了对称约束，销轴两端的铆接余量控制在1.5毫米以内，整链组装后相邻链节的铰接转动间隙控制在0.1毫米到0.15毫米之间，既保证铰接转动的灵活性，不会因为间隙过小出现卡涩，也不会因为间隙过大导致传动过程中横向窜动、冲击噪音过大。整链的长度可以通过调整节数参数快速生成，适配不同中心距的传动工位，不需要重新做装配约束，当调整节距参数时，所有链节的链板厚度、销轴直径、外链板间隙都会按照等强度比例同步更新，比如把节距从12.7毫米调整到19.05毫米时，销轴直径会自动从4毫米匹配到6毫米，链板厚度从2毫米匹配到3毫米，完全符合通用链条的强度设计规范，不需要设计人员反复查手册核对尺寸比例。

在实际设备选型适配时，这套结构可以直接导入装配环境做干涉检查：比如在刮板输送机的设计中，调整链节参数匹配对应的驱动链轮齿形后，可以直接模拟链条在导轨内的运行轨迹，检查链节与导轨侧板、刮板安装座的间隙是否满足安装要求，不需要额外简化模型做运动仿真；在机床排屑器的链条设计中，可以通过调整链节的折弯角度、附件安装孔位，快速适配不同排屑宽度的设备槽体，所有安装孔的位置都和链节节距做了关联约束，孔位间距始终保持节距的整数倍，保证附件安装的互换性。

不同于固定参数的链条模型，这套参数化结构在做方案迭代时效率提升非常明显：做不同吨位的输送设备方案时，只需要输入对应的额定载荷参数，系统就能自动匹配对应的链节尺寸、整链破断载荷对应的安全系数，不需要从零开始建模。链节之间的铰接配合采用了真实的转动副约束，导入运动仿真环境后可以直接添加驱动，模拟链条在链轮上的啮合过程，检查啮合时链节与链轮齿槽的接触位置是否正确，有没有出现齿顶干涉、链节卡滞的问题，在设计阶段就能提前规避加工装配后出现的运行故障。

从结构细节上看，链板的销孔与销轴的配合采用了基孔制的过渡配合参数，内链板与套筒、外链板与销轴的固定面都做了压装余量的参数预留，设计时可以根据实际加工工艺调整过盈量，适配不同的压装设备要求；相邻链节的转动接触面做了0.05毫米的间隙预留，保证润滑脂能顺利进入铰接缝隙，减少运行过程中的磨损，延长链条的整体使用寿命。整链的自然弯曲半径也做了参数化控制，当模拟链条的松边垂度时，可以通过调整张紧力参数直接生成对应的垂度曲线，方便设计人员核对张紧装置的行程是否满足安装调整要求，避免后期运行时出现链条过松脱链、过紧拉断的问题。
