曲面造型练习用异形带孔挂饰结构设计

　　本次呈现的曲面造型结构，核心用于曲面设计技能实操训练，覆盖从曲线搭建到曲面增厚、细节倒角的全流程设计逻辑，可帮助结构设计从业者快速掌握自由曲面的构建思路，理解曲面连续性控制在实际造型中的落地方法。该类曲面造型的应用场景并不局限于练习场景，在实际工业生产中，同逻辑的曲面构建方法可直接迁移至消费电子外壳、文创装饰挂件、小型工艺配饰、家居装饰配件的外观结构设计中，尤其是带安装挂孔的异形曲面件，在文创周边、个性化配饰领域的应用十分广泛。

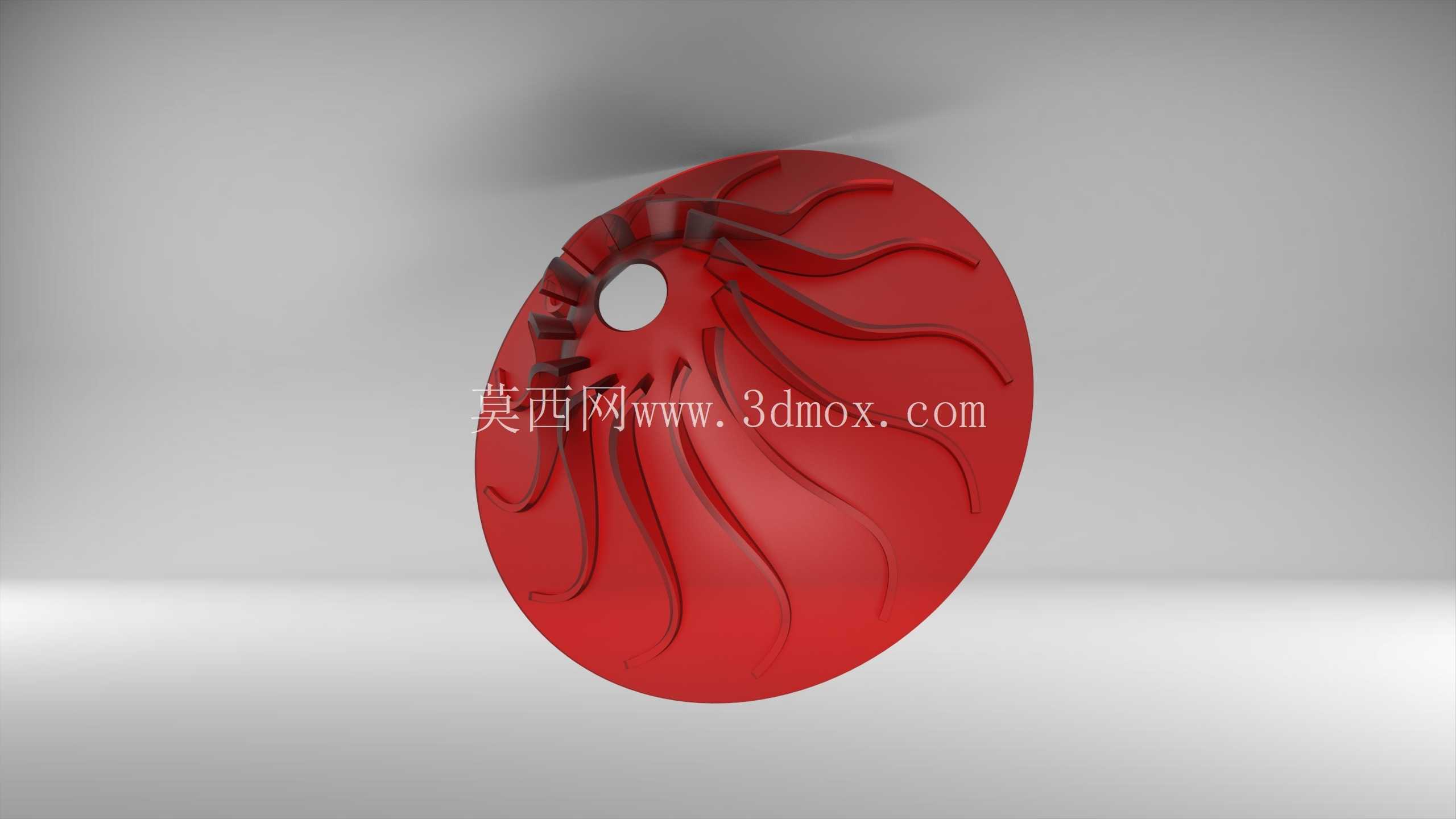

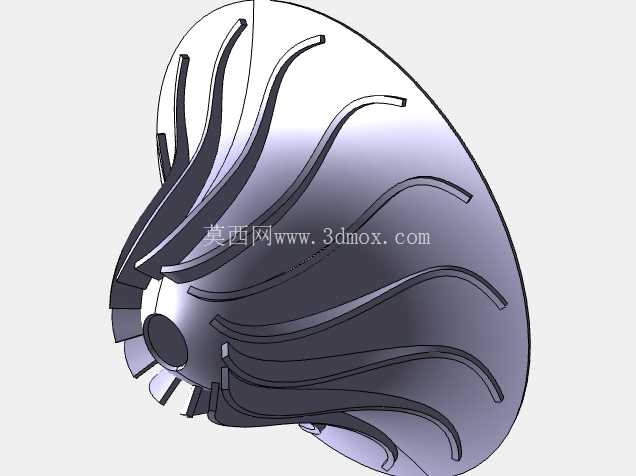

　　从功能特性来看，该结构整体为类椭圆扁平形态，边缘做了顺滑的大圆角过渡，不存在尖锐棱角，既满足手持接触的安全性要求，也能在后续脱模生产时避免应力集中导致的成型缺陷；上部预留的圆形通孔为标准安装挂孔，可直接穿入挂绳、连接销等连接件，无需额外加工安装位，适配挂饰类产品的装配需求；表面的放射状凹凸纹理并非单纯装饰，在实际生产中，这类纹理结构可提升塑件表面的抗刮擦性能，减少日常使用中划痕的明显程度，同时凹凸结构也能在一定程度上提升薄壁件的结构刚性，降低平面区域受外力出现凹陷变形的概率。设计思路上，该结构优先从基准平面的轮廓曲线搭建入手，先绘制整体类椭圆的外轮廓控制线，再通过多截面曲面、扫掠曲面的组合构建基础曲面主体，之后提取曲面表面的引导线构建放射状的凹凸纹理，通过曲面修剪、合并操作将纹理与主体曲面整合为连续的整体曲面，最后对整体曲面做增厚处理，生成实体结构，再对所有边缘做不同半径的倒角过渡，保证曲面之间的G2连续性，避免出现曲面折痕、棱角突兀的问题。

　　在外形尺寸与安装边界层面，该结构整体外轮廓的长轴尺寸可根据实际使用需求做参数化调整，练习场景下通常将长轴控制在60-80mm区间，短轴对应长轴按比例缩放，整体厚度控制在8-12mm，既满足手持握持的尺寸舒适度，也适配常规3D打印、小批量注塑成型的加工尺寸范围；上部的安装挂孔直径统一设置为6mm，适配市面上绝大多数常规挂绳、金属连接环的尺寸规格，挂孔中心距离结构上边缘的距离控制在8-10mm，保证挂孔周边的结构强度，避免悬挂受力时出现孔位开裂的问题；结构背面为平整平面，可直接贴合在平面载体上做粘接固定，也可作为后续注塑模具的分型面基准，降低模具加工的复杂度。

　　在实际建模练习过程中，需要重点关注放射状纹理与主体曲面的衔接处理，若曲面连续性不足，后续增厚操作时很容易出现几何错误，导致实体生成失败，同时要注意整体壁厚的均匀性，避免出现局部壁厚过薄导致的成型缺陷，或是局部壁厚过厚导致的缩痕问题；这类曲面练习的核心并非最终的造型本身，而是通过完整的建模流程掌握自由曲面的控制逻辑，理解曲线阶数、控制点分布对最终曲面质量的影响，这些技能可直接复用在各类复杂曲面外观件的设计工作中，比如小型家电的外观曲面、文创产品的异形外壳、个性化饰品的结构设计等场景，都需要用到同类的曲面构建方法。
