压铸模配套惰轮支撑导向组件结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196980
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构
  • 压铸模配套惰轮支撑导向组件结构

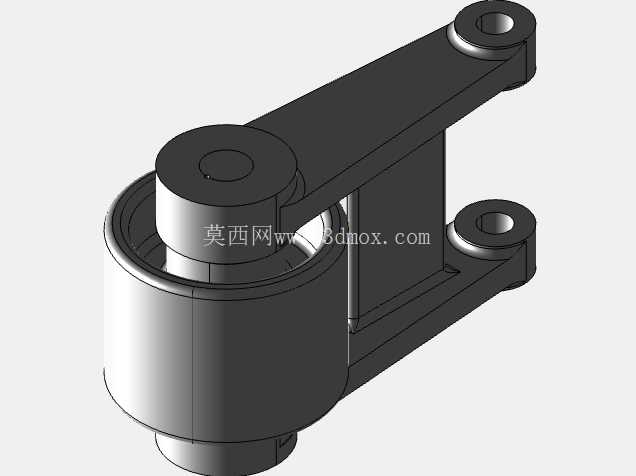

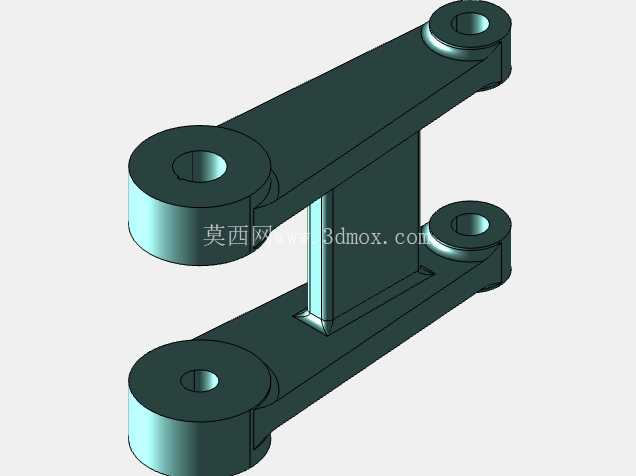

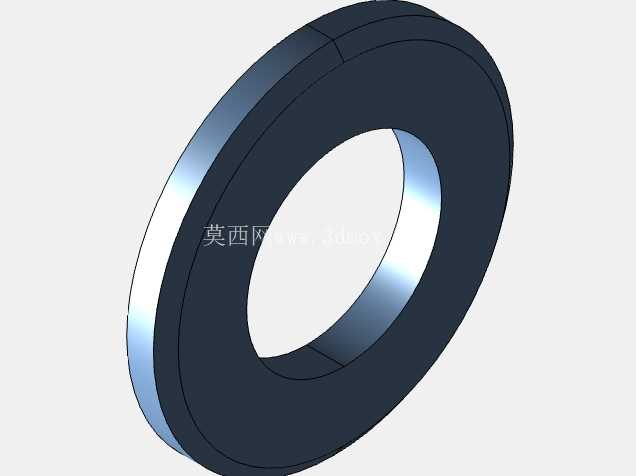

  这套惰轮组件是压铸模具开模、抽芯往复动作回路里的配套张紧导向部件,日常在中小型铝合金、锌合金压铸生产工位上,主要承担同步带、传动链条的张紧调节与运动导向作用,避免长距离传动段因为带体松弛、链条抖动出现传动跳齿、定位偏移的问题,直接影响压铸抽芯动作的重复定位精度。从结构设计逻辑来看,组件采用分体式装配思路,主体支撑支架为双侧立板一体化弯折成型结构,两个支脚位置预留同轴安装通孔,可直接通过螺栓固定在压铸模的动模模板安装基面上,安装时不需要额外加工复杂的定位槽,仅需要保证两个安装孔的同轴度公差在0.02mm范围内,就能满足支架的垂直安装要求,不会出现滚轮偏磨的问题。

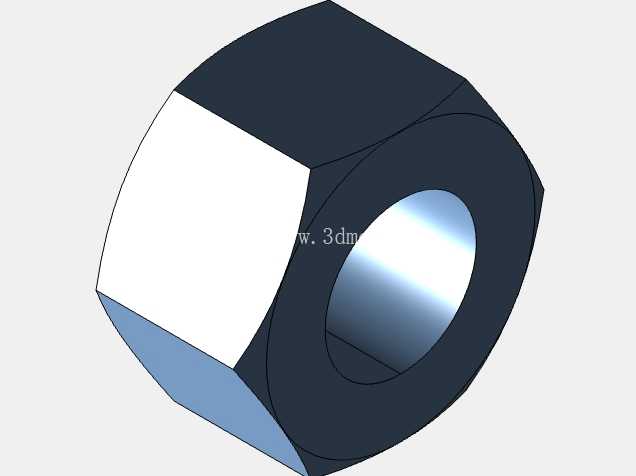

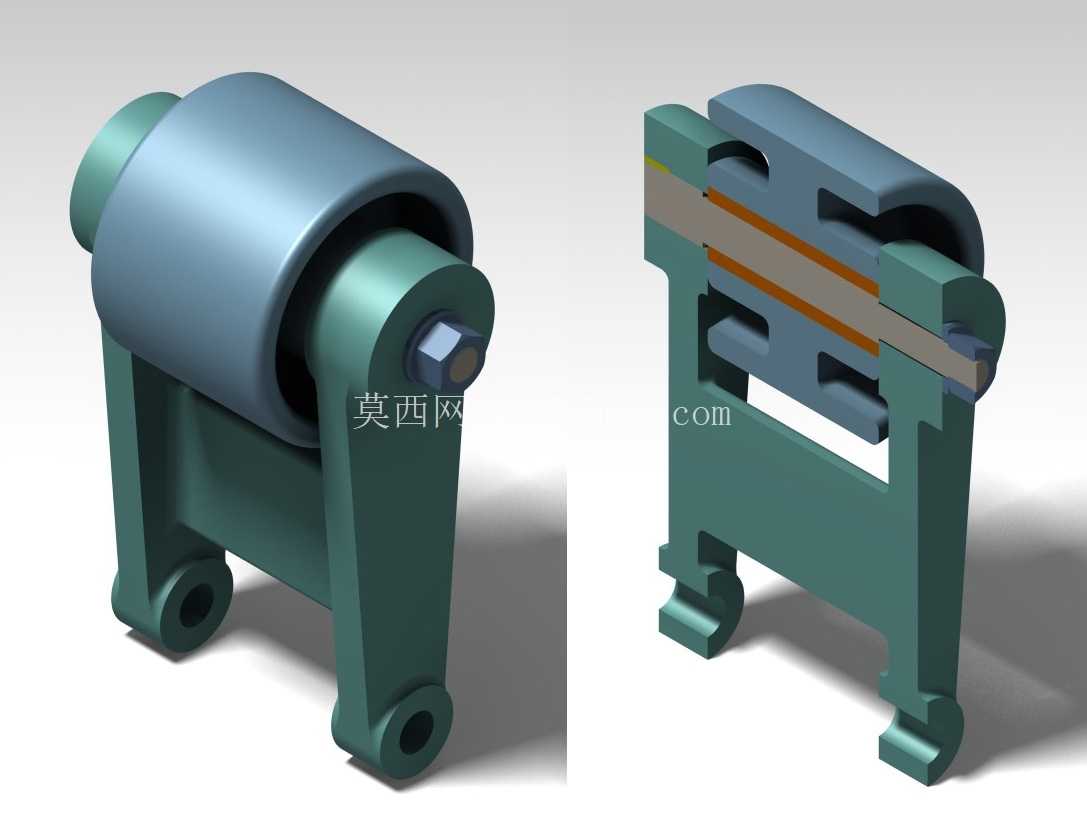

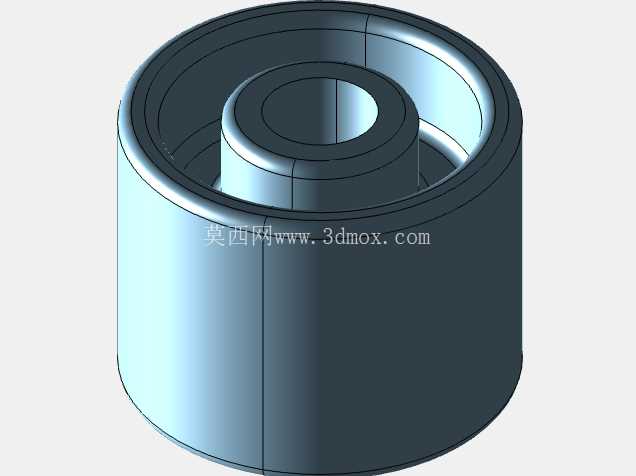

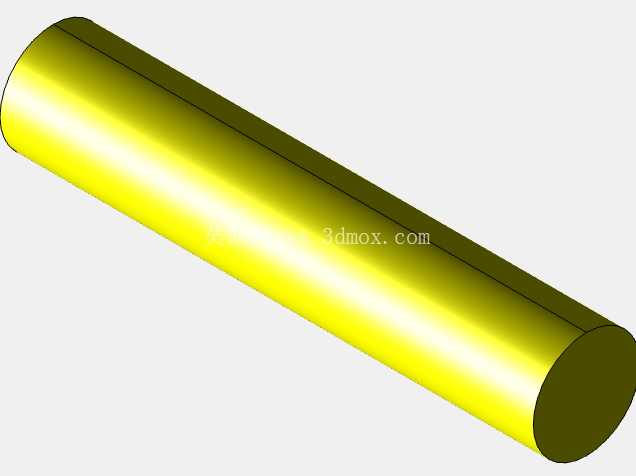

  中间的惰轮本体采用空心筒状结构,通过贯穿的销轴与两侧支架连接,销轴端部采用六角头防转结构,装配时可以通过端部的螺母调节滚轮的转动阻尼,既保证滚轮能够随传动件灵活转动,又不会出现轴向窜动,滚轮外圆柱面做了圆角过渡处理,避免带体运行过程中出现边缘切割损伤,延长传动件的使用寿命。从安装边界尺寸来看,组件整体高度适配常规300吨以内压铸模的模架内部安装空间,支脚安装孔的中心距与行业通用的惰轮安装孔位参数匹配,替换旧件时不需要重新打孔调整,直接对位安装即可。

  设计时特意将支架的支撑立板做了加厚处理,能够承受压铸生产过程中频繁往复运动带来的冲击载荷,不会因为长期受交变应力出现支架变形、销轴弯曲的问题,滚轮与支架的配合间隙控制在0.1mm以内,既避免了间隙过大出现的运行晃动,也不会因为间隙过小导致滚轮卡滞。在实际生产场景中,这类惰轮组件除了应用在压铸模具的传动回路中,也可以适配在小型自动化输送线、工装夹具的传动张紧位置,只需要根据实际传动件的宽度更换对应长度的滚轮和销轴,就能快速完成适配,不需要重新设计整体支撑结构。组件的剖分结构设计也方便日常维护,当滚轮出现磨损需要更换时,只需要拆下端部的销轴螺母,抽出销轴就能替换滚轮,不需要将整个支架从安装基面上拆除,大幅减少设备维护的停机时间。

  设计过程中充分考虑了压铸生产现场的高温工况,支架与滚轮的配合面预留了热膨胀间隙,避免模具升温后金属件热胀导致滚轮转动卡滞,销轴的润滑槽隐藏在支架内侧,不会被压铸过程中飞溅的铝屑、脱模剂堵塞,能够长期保持润滑状态,减少日常维护的频次。双侧立板的下端做了缺口让位设计,安装时可以避开模板上的冷却水道孔、紧固螺栓露头位置,不需要额外对安装基面做避让加工,降低了模具装配的加工成本。滚轮的内孔与销轴之间采用自润滑衬套配合,不需要频繁加注润滑脂,就能满足长期连续运行的耐磨要求,适合压铸车间这种高粉尘、高温的生产环境,不会因为润滑失效出现部件过早磨损的问题。
