UHF频段55W射频功率放大电路板结构设计

做射频类硬件结构设计快十年，经手的功放板少说也有几十款，这款400MHz频段55W输出的射频放大板，是针对业余无线电通讯、小型UHF频段信号补点场景做的结构方案，刚拿到原理图的时候最先要敲定的就是PCB板的安装边界，毕竟这类射频板对安装平整度、周边器件的电磁避让要求比普通数字板高太多。首先说实际应用场景，这类55W级别的UHF功放，大多用在户外小型中继台搭建、手持电台信号拓展、工业无线数传链路的信号增强环节，不像千瓦级的广播功放需要庞大的散热腔体，这个功率等级的板子要兼顾便携安装和长时间连续工作的稳定性，所以结构设计的时候没有做一体化压铸外壳，而是预留了标准的板载安装孔位，适配常规的1U机箱内部安装，也可以单独搭配铝制散热片做开放式固定。

从功能特性来看，整个信号链路从输入端的SMA接头开始，依次经过前置小信号放大、推动级放大、末级功率管输出，最后通过输出端的同轴接头接天线，板上集成了偏置电路、电源滤波模块、阻抗匹配网络，每一个器件的布局都不是随便摆的：输入输出接头分别放在板卡的两个短边端，是为了让信号路径走直线，减少高频信号的弯折损耗，避免输入输出信号串扰产生自激；功率管全部贴装在板卡的同一侧边缘，就是为了让发热器件直接贴合外置散热片，不需要额外做导热转接，降低热阻；电解电容、电感这类大尺寸无源器件，全部避开了功率管的散热安装区域，防止长期高温烘烤导致器件寿命衰减。

设计思路上，最先确定的是板卡的外形长宽尺寸，要适配市面上通用的小型射频功放壳体，板厚选1.6mm的FR-4环氧板，表层做沉金处理，减少高频信号的导体损耗，安装孔位全部设计在板卡的四个边角以及功率管排布侧的长边位置，孔径3.2mm，适配M3的安装螺丝，孔位周边做了露铜接地处理，安装时螺丝直接压接壳体地，既能增强板卡的固定强度，又能提升整体的电磁屏蔽效果。安装边界方面，板卡上最高的器件是输出端的电解电容，高度不到15mm，所以搭配的壳体内部净空只要留足18mm就不会出现器件顶壳的问题；功率管的安装面和PCB板底面的高度差控制在0.2mm以内，保证安装散热片的时候，所有功率管都能和散热面均匀贴合，不会出现某一个管子悬空导致散热不良烧管的问题。

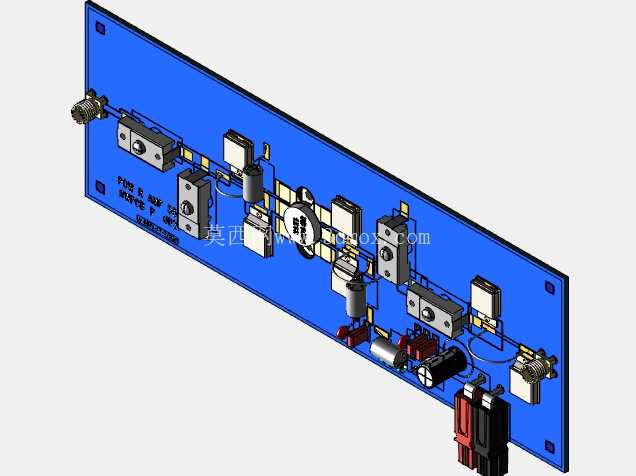

实际做结构验证的时候，特意调整了板上接插件的位置，电源输入端子放在板卡的侧边，和射频输入输出接头不在同一侧，避免电源线的低频干扰串入射频链路；板上的可调电位器、拨码开关全部放在靠近板边的位置，调试的时候不用拆开整个壳体就能通过壳体上的预留开孔调整静态工作点。很多新手做射频功放结构的时候，容易忽略走线和器件布局的电磁兼容问题，比如把大电流的电源走线走在射频信号路径旁边，或者把敏感的小信号放大模块放在电源变压器旁边，这款板卡在布局的时候特意把小信号前置放大区做了局部的地包围，周边打过孔阵列连接上下地层，相当于给小信号回路做了一个隔离舱，减少末级大信号的串扰。另外考虑到户外使用的场景，板卡的所有接插件都选了带锁紧结构的型号，避免震动场景下接头松动导致信号中断，安装孔位周边没有布置细小的表贴器件，防止打螺丝的时候应力传导导致器件焊盘开裂。从结构建模的角度来说，所有器件的三维模型都按照实际物料的尺寸1:1绘制，包括每个电容的直径高度、功率管的引脚间距、接头的伸出长度，装配的时候可以直接做干涉检查，不用等打样回来才发现器件和壳体撞位，能省不少打样调试的时间。
