桌面级螺杆式塑料挤出成型设备结构

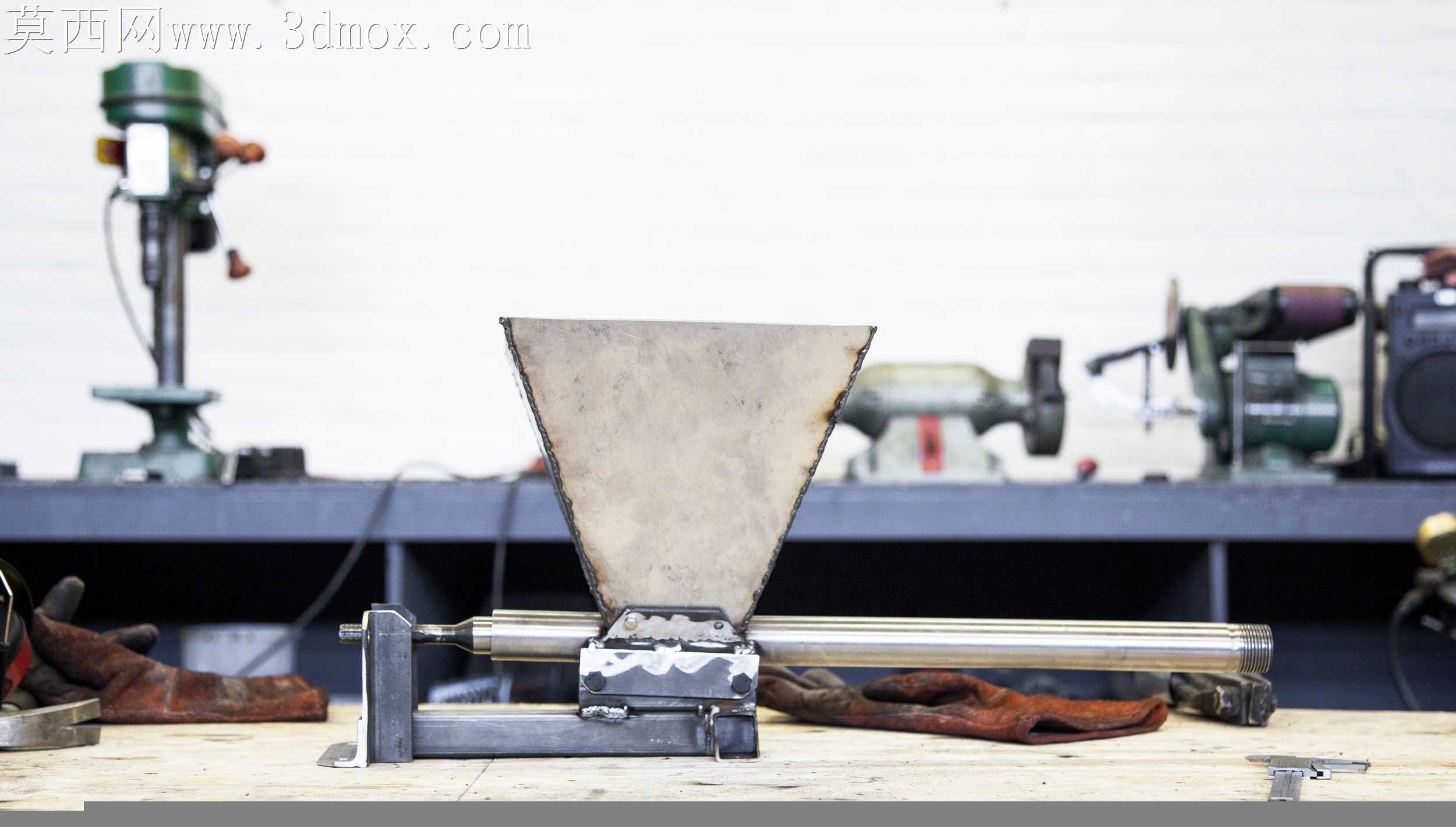

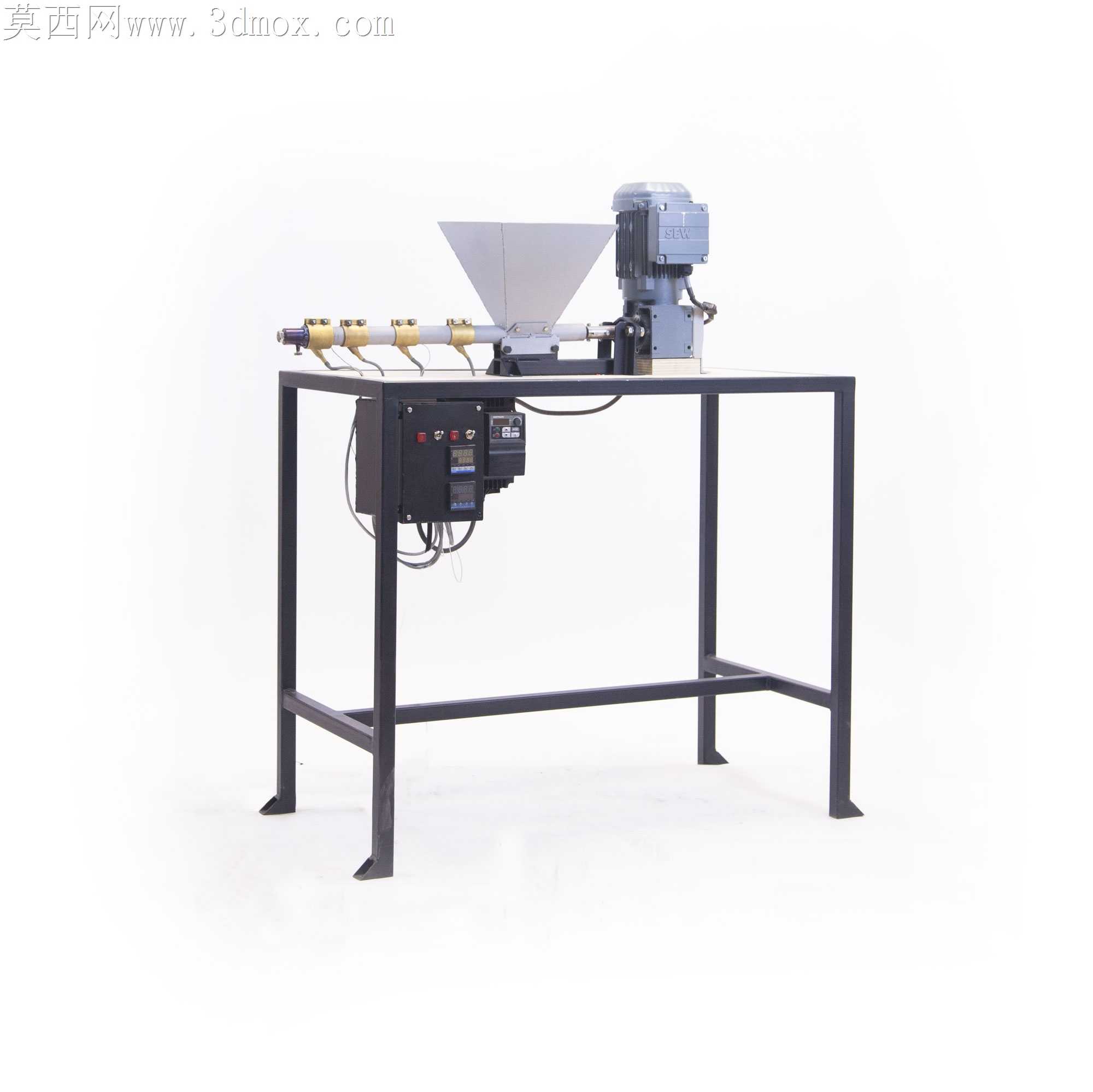

该款桌面式塑料挤出设备主要面向小批量配方试验、小型塑料制品试制、教学实训演示等应用场景，可适配热塑性塑料的熔融挤出作业，相比大型工业挤出设备占地更小、操作门槛更低，能够满足实验室、创客空间、职业院校实训车间的使用需求，无需配套大型生产线即可完成基础的塑料挤出成型工艺验证。设备核心采用单螺杆挤出结构，物料从上方的锥形料斗投入后，进入水平布置的螺杆机筒内，螺杆在驱动单元带动下匀速转动，将物料向前输送的过程中，配合机筒外部的分段加热结构完成塑料的熔融、混炼、均化，最终从机筒前端的模头位置挤出连续的塑化料条，可配套后续的冷却、切粒或者定型辅件完成不同形态塑料制品的加工。驱动单元采用立式电机直连减速结构布置在机筒尾部，整体重心靠后，配合下方的型钢焊接机架保证设备运行过程中的稳定性，机架台面采用防滑耐磨的板材承托挤出主机与驱动单元，机架下部预留了电气控制元件的安装空间，控制盒布置在机架侧方靠前位置，操作人员站在设备正面即可便捷完成启停、转速调节的操作，设备供电线缆从机架侧方引出，可直接适配常规工业市电接口，无需额外配置高压供电线路。在设计思路上，该设备优先考虑小型化场景的使用便利性，将料斗设置在机筒中后段位置，既保证了物料进料的顺畅性，又避免料斗过高导致添料时的操作不便，机筒分段式的加热圈布置可以根据不同塑料的加工工艺需求，独立调整各段的加热温度，适配PP、PE、ABS等多种常见热塑性塑料的加工需求。机架的支腿采用等边角钢焊接成型，底部预留了安装固定的孔位，可根据使用需求将设备固定在操作台面或者配套移动脚轮实现灵活转场，整体设备的安装边界控制在常规工作台面的承载范围内，台面占用长度适配1.2米标准工作台的安装空间，宽度方向预留了足够的操作间隙，操作人员在设备正面操作时不会与侧边物件产生干涉，设备的检修点位全部布置在正面与侧方，日常维护时无需挪动设备即可完成加热圈更换、螺杆清理、电气元件检修等常规操作。
