砌块成型压制主机机架结构

　　该结构围绕砌块压制工位的受力传递展开，主体采用型钢焊接框架，立柱、横梁与底座形成封闭承载路径。压头下行时，成型反力经上横梁、导向立柱和下部机架回流至基础，框架截面按偏心压制载荷校核，避免模箱受载后出现侧向张开。机架内侧预留压头导向、模箱定位和振动台安装空间，各连接面以螺栓紧固并配定位止口，保证反复压制后位置稳定。

　　模箱区域布置在设备中部，下部对应振动台和托板输送位置，混合料入模后经振动密实、压头压实和脱模提升完成成型循环。设备前端留出托板进出通道，后端布置驱动与执行元件安装面，侧面保留检修开口，便于清理余料、更换耐磨板和调整导向间隙。整体外形按车间生产线排布确定，长宽方向需兼顾托板尺寸、维护通道和原料输送衔接，高度方向需满足压头行程、砌块脱模高度及上部驱动组件安装。

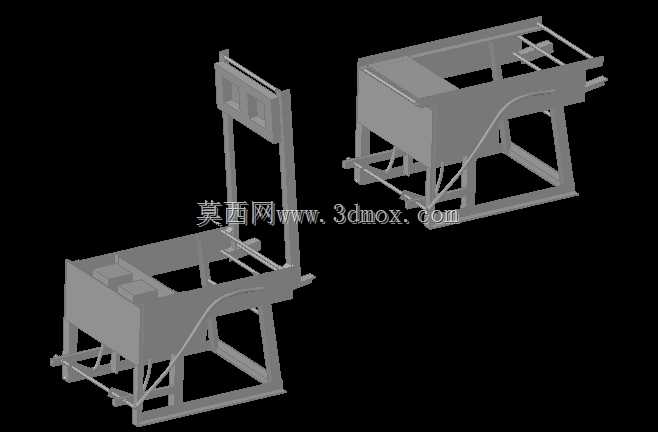

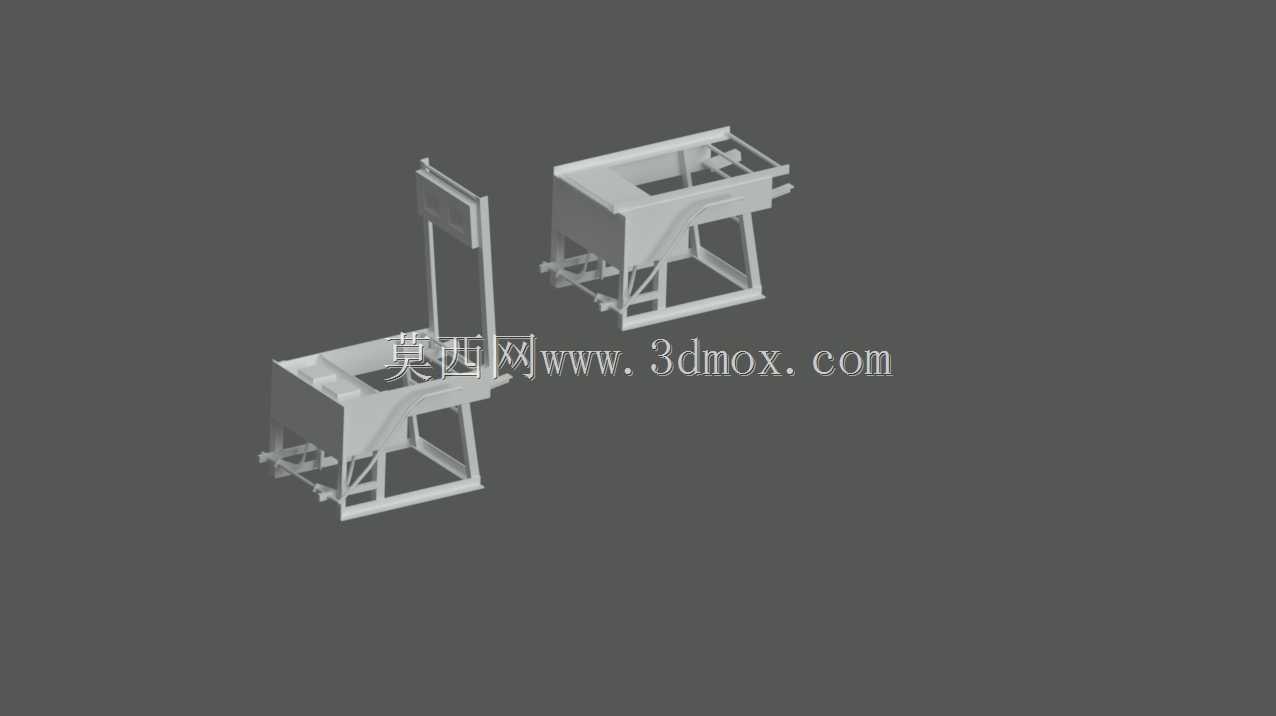

　　建模时将机架拆分为底座、立柱、横梁、模箱支撑和导向件等模块，焊接件保留板厚、筋板和加强角撑，运动件按实际行程建立限位关系。压头与立柱之间设置导向约束，模箱升降与脱模方向保持同轴，输送面标高与前后辅机对接。安装边界重点核对基础螺栓位置、机架底脚平面度、振动部件隔振空间以及液压管路和电气元件的走线区域，使三维结构既能直接用于方案评审，也可作为后续详细设计和设备选型的参考。
