陶艺加工用电动陶轮抛轮设备结构

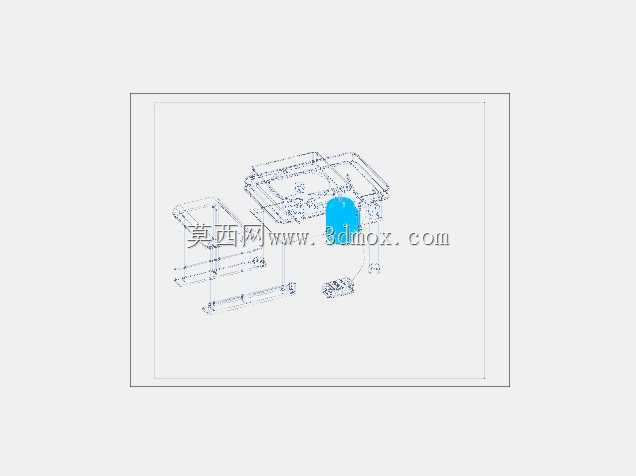

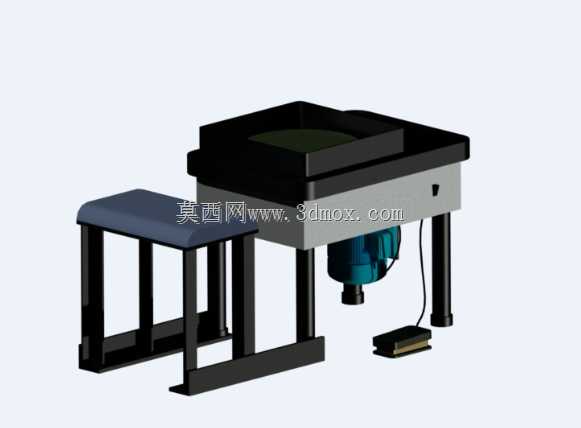

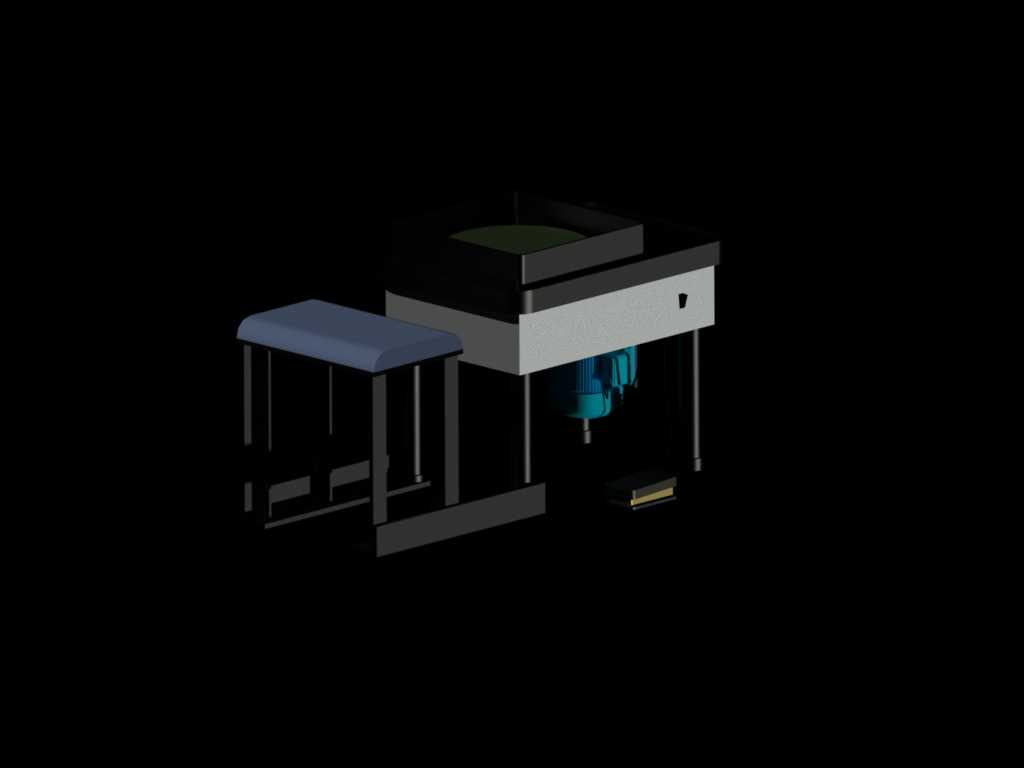

这款设备主要面向陶艺创作、陶瓷量产加工场景，是陶瓷成型工序里的核心作业设备，区别于传统手动陶轮，其采用电动驱动结构，能稳定输出可调转速，适配从软泥拉坯到干坯修型的全流程作业需求。从结构设计来看，设备主体分为作业转盘舱、驱动单元、支撑机架、脚踏控制模块以及配套操作凳几个部分，转盘舱采用下沉式封闭结构，上部的作业转盘平面与舱体上沿齐平，作业时泥料甩出的余水、废泥会被舱体围挡收集，不会流到设备外侧污染作业地面，舱体下部预留驱动电机安装位，电机输出轴直接与转盘主轴连接，省去了皮带传动的冗余结构，既降低了传动损耗，也减少了日常维护的点位。支撑腿采用等长圆柱金属支腿，四个支腿均匀分布在舱体四角，安装时需要保证支腿底部与地面完全贴合，设备整体安装边界需要预留至少1.2米见方的作业空间，其中操作侧预留0.6米的人员操作站位空间，配套的操作凳高度与转盘作业面高度差控制在280毫米，符合人体工程学作业姿态，作业人员长时间坐姿操作也不会产生过度疲劳。脚踏控制模块通过柔性线缆与主机驱动单元连接，放置在操作位正前方地面，作业时可以通过脚踩的力度线性调整转盘转速，不需要手部操作控制开关，能让操作人员双手完全专注于泥料塑形、修坯作业，不会因为调整转速打断作业节奏。设备除了基础的圆形陶瓷器拉坯成型功能外，也可以适配修坯工装，在半干坯状态下修剪器皿底部多余的泥料，还能搭配切割附件完成陶瓷表面的装饰环、刻线加工，转盘的转动同心度控制在0.1毫米以内，高速转动时不会出现偏心抖动，能保证薄壁陶瓷器皿加工时的壁厚均匀度。设计过程中特意将驱动电机布置在舱体下部的居中位置，降低了设备整体重心，即使转盘上放置10公斤以上的大尺寸泥料，设备高速转动时也不会出现侧倾风险，支腿底部预留了膨胀螺栓安装孔，在固定工位长期使用时可以通过膨胀螺栓将设备与地面刚性连接，进一步提升作业稳定性。设备的电气控制部分做了防水密封处理，作业时溅出的水不会渗入电气模块造成短路，适配陶艺车间潮湿的作业环境，日常清洁时可以直接用湿布擦拭舱体表面，不需要担心电路进水故障。
