锤式固体物料粉碎加工设备结构设计

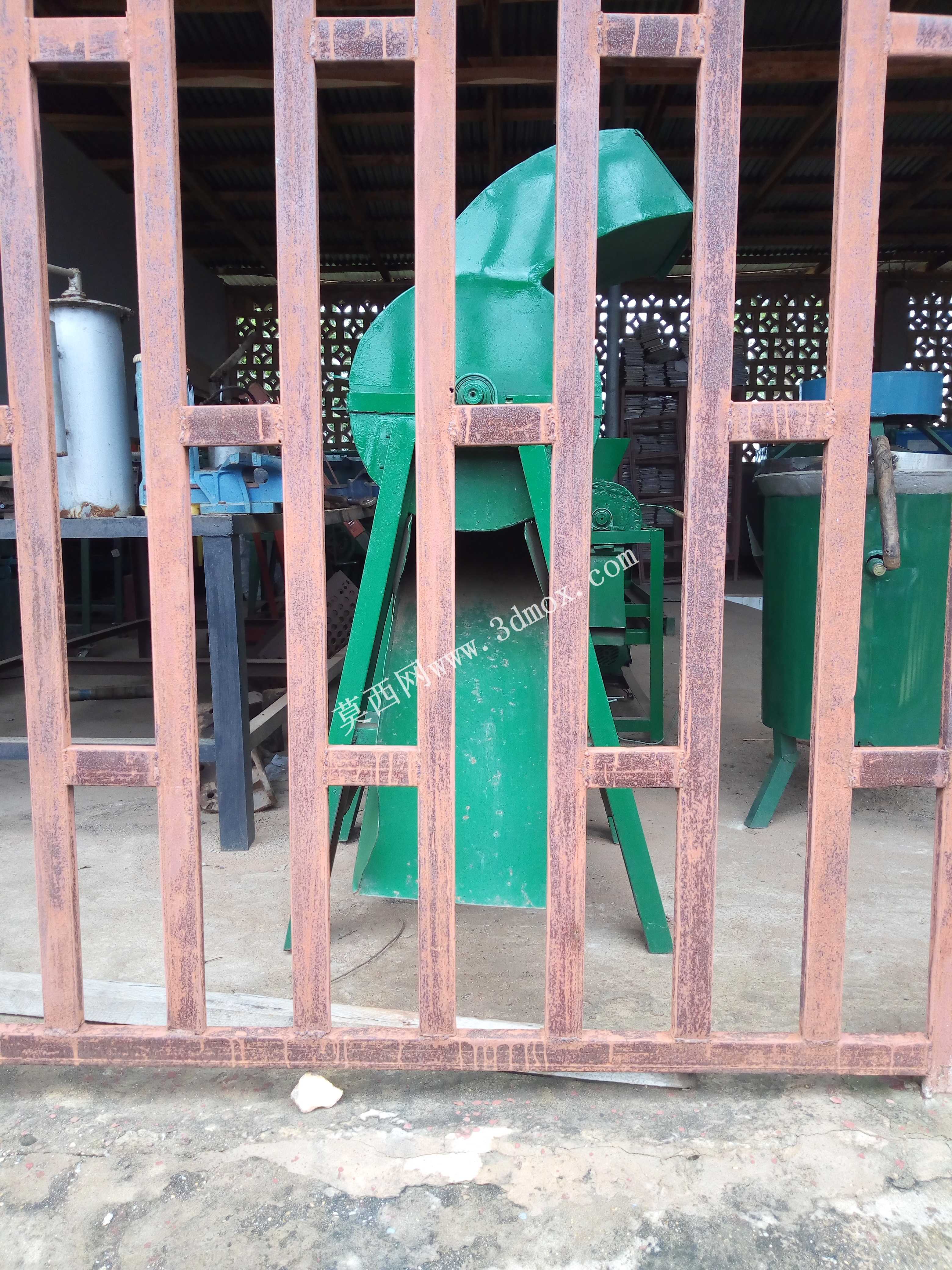

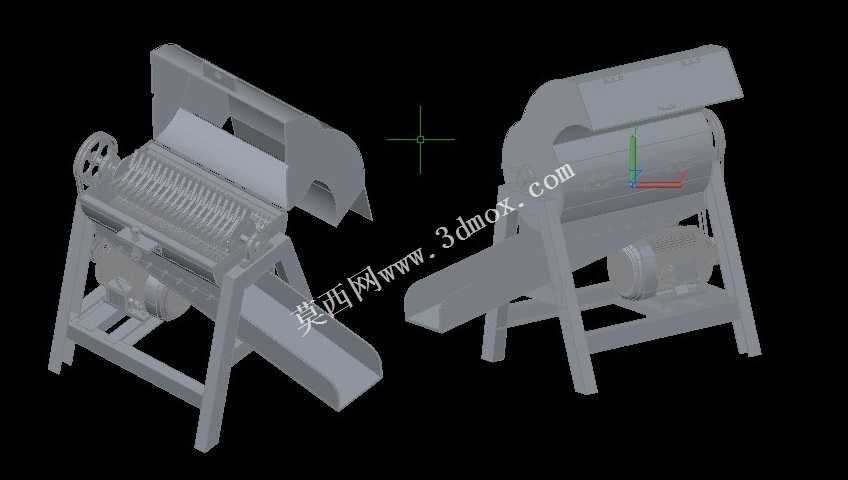

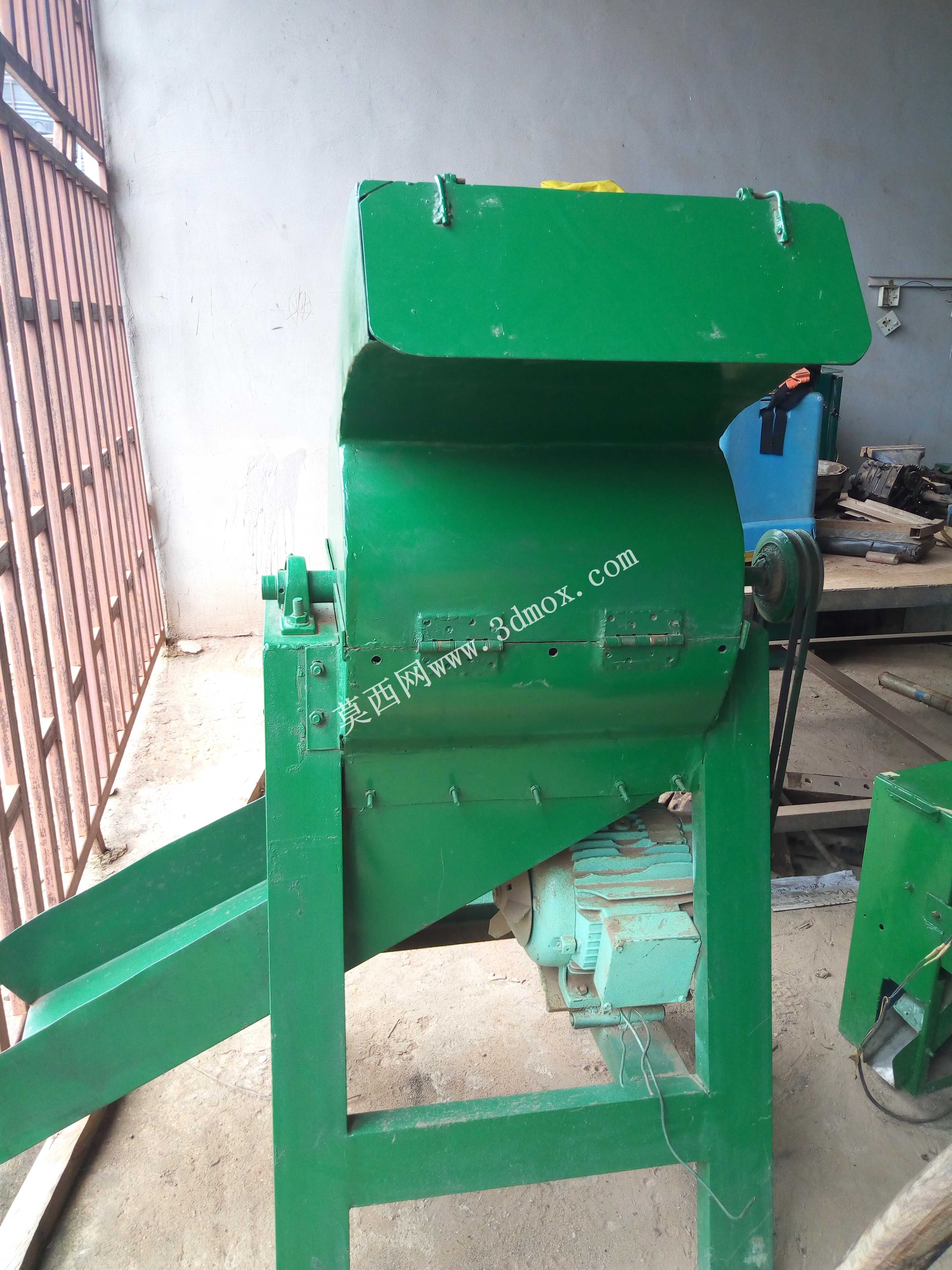

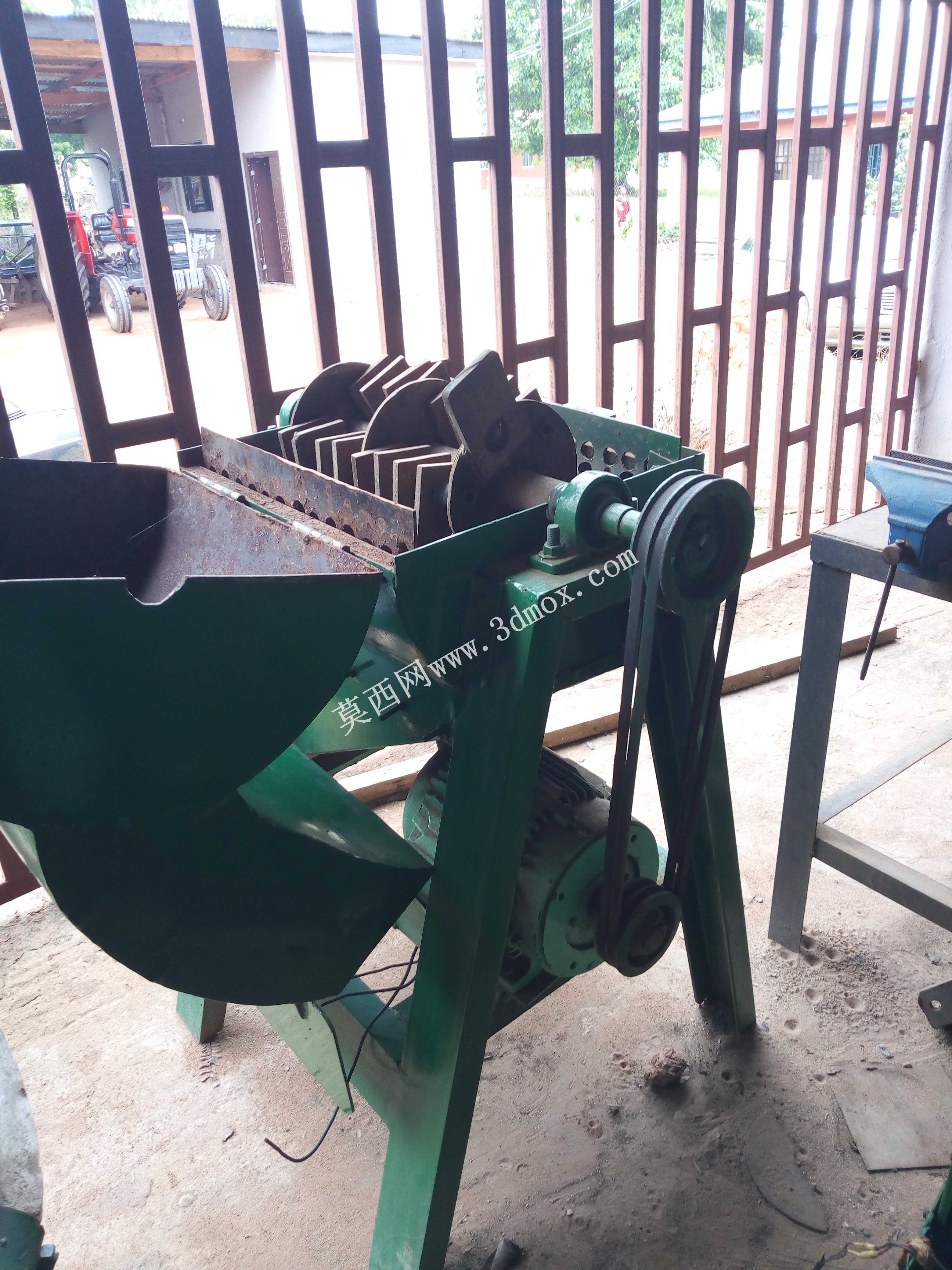

这款锤式粉碎设备主要面向中小型农副加工、建材边角料处理、生物质原料预处理等作业场景，可对干燥的谷物秸秆、小块砖瓦残料、木质边角碎料、硬质饲料原料等中低硬度脆性物料完成粗碎与中细碎作业，适配小型加工厂、乡村加工点、个体经营户的小规模生产需求，无需复杂配套基建即可完成安装投产。设备整体采用落地式机架结构，四条方管焊接支腿形成稳定的支撑框架，支腿间设置横向连接横梁强化整体抗振性能，避免设备高速运转时出现晃动偏移，安装时仅需平整硬化地面即可固定，无需额外浇筑复杂混凝土基座，适配场地条件有限的小型作业场所。设备上部为倾斜式进料腔体，进料口设置挡料翻板结构，可避免粉碎过程中物料受锤片冲击飞溅出腔体，同时引导待粉碎物料顺畅落入粉碎腔内部；核心粉碎腔采用圆弧型内壁设计，内部排布多组铰接式锤片结构，运转时锤片随主轴高速旋转，通过冲击、剪切、碰撞的复合作用力将进入腔体的物料击碎，符合粒径要求的物料通过腔体下部的筛网缝隙落入出料结构，未达粒径的物料会留在腔内继续受锤片作用直至达标。设备侧部设置带手轮的调节结构，可根据作业需求调整筛网间隙或者锤片与衬板的间距，灵活适配不同出料粒径的加工要求，无需整体拆解腔体即可完成参数调整。下部出料端设置倾斜式溜槽结构，溜槽角度经过优化设计，粉碎后的物料可依靠自重顺畅滑出落至收集容器或者输送设备上，避免出料口积料堵塞。驱动单元布置在机架侧部的安装位上，通过带传动结构连接主轴，传动部位设置安全防护罩，避免作业过程中人员误触或者杂物卷入传动结构引发安全隐患。整机结构紧凑，各部件的安装边界经过合理排布，进料端高度适配人工上料的操作习惯，出料端高度适配常规收集容器的放置需求，日常维护时可快速开启腔体侧盖检查锤片磨损情况、更换筛网，降低日常运维的操作难度，兼顾了作业实用性与运维便捷性，能够满足小规模多品类脆性物料的日常粉碎加工需求。
