工字钢轨道行走吊挂滑车结构设计

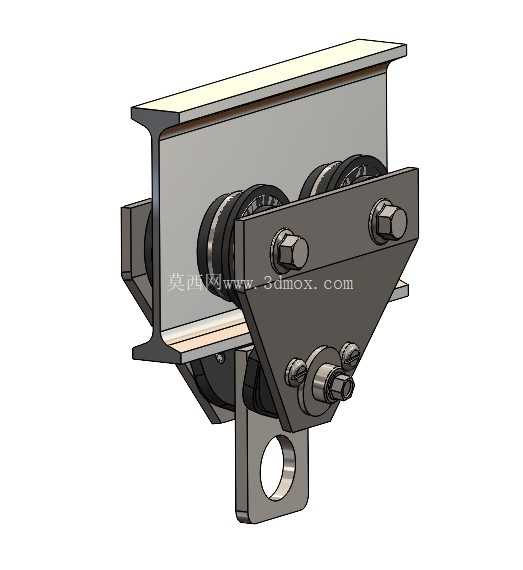

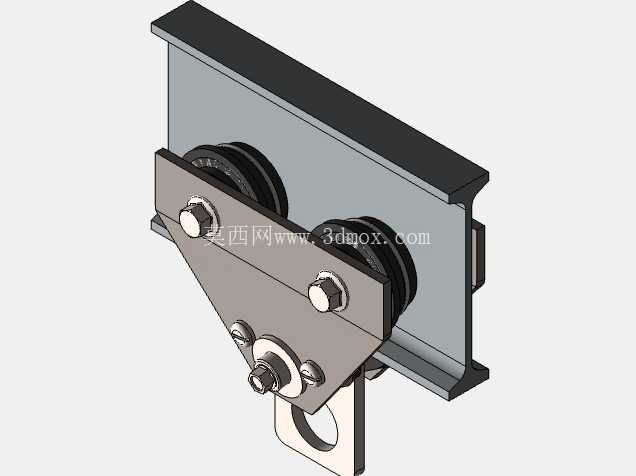

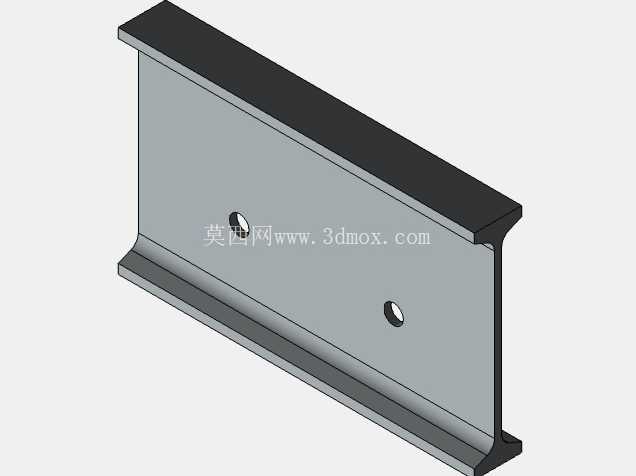

　　这套吊挂滑车结构主要适配标准热轧工字钢轨道的架空吊挂作业场景，常见于车间轻型物料输送线、工位辅助吊装、演播室吊挂设备、小型起重辅助工位的移动承载环节，区别于大吨位起重葫芦的重型滑车，该结构主打中小载荷下的顺畅移动与便捷安装，适配10-20号常规工字钢的翼缘宽度范围，无需对现有轨道做额外改造即可直接卡装使用。从功能实现逻辑来看，整套结构通过上下对称布置的四组滚轮夹持工字钢翼缘，上侧两组滚轮贴合工字钢翼缘上表面承担主要竖向载荷，下侧两组滚轮贴合翼缘下表面，一方面抵消作业过程中产生的倾覆力矩，避免滑车受侧向拉力时从轨道脱出，另一方面可通过滚轮轴的锁紧螺母调整轮组间隙，适配不同厚度的工字钢翼缘，同时消除滚轮与轨道面的装配间隙，减少移动过程中的晃动量。

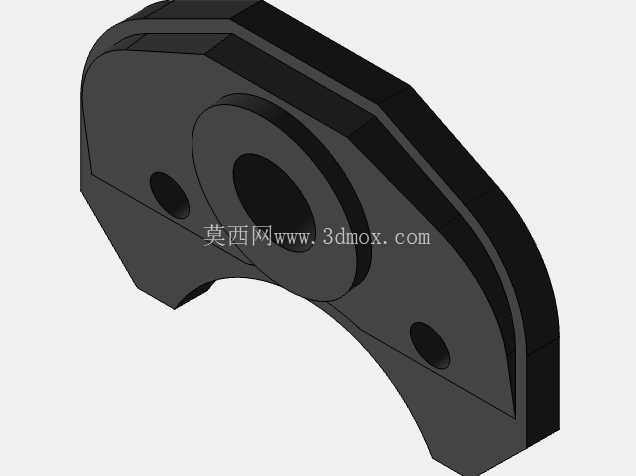

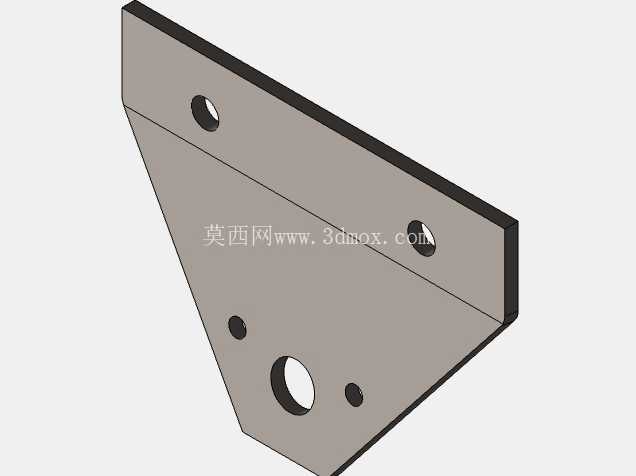

　　下方的单吊耳结构采用厚板切割成型，吊孔做了倒角处理避免应力集中，可直接连接卸扣、吊装带或者下方的作业工装，吊耳与主体安装板之间采用螺栓组锁紧固定，可根据实际挂载需求更换不同吊孔规格的吊耳，无需改动上部轮组结构。设计过程中优先考虑了现场安装的便捷性，主体安装板采用分体式螺栓拼接结构，安装时无需从工字钢端部穿入，可在轨道任意位置拆开侧板卡入轨道后再锁紧螺栓，大幅降低了长轨道上加装滑车的施工难度，尤其适合已投用的架空轨道改造场景。

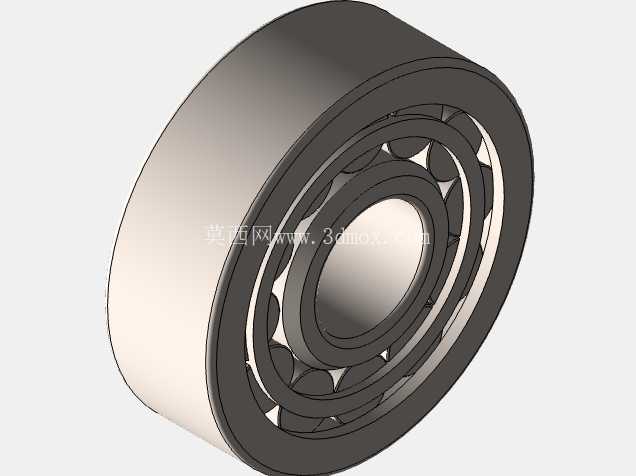

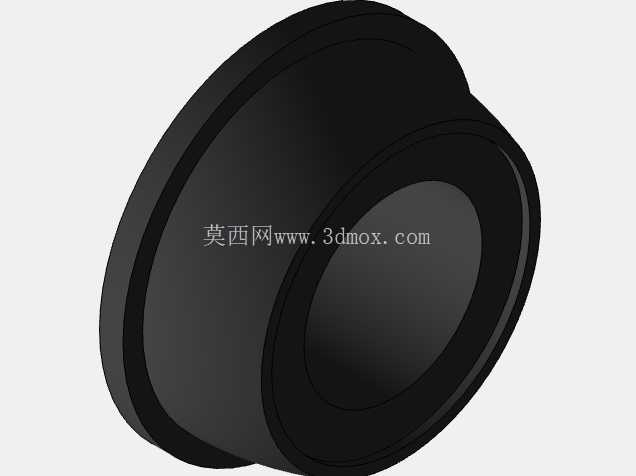

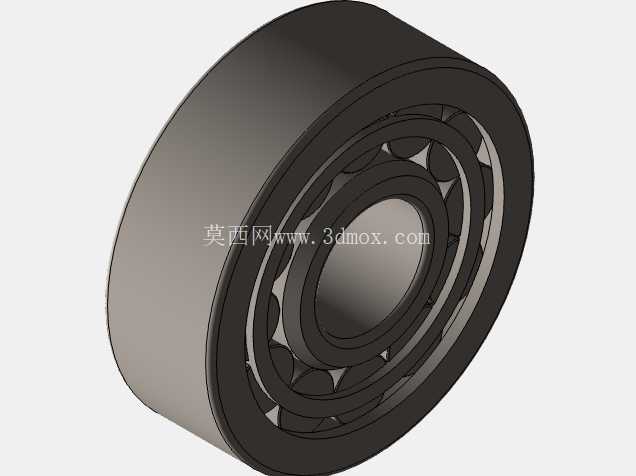

　　滚轮部分采用带台阶的轴承钢滚轮，内装深沟球轴承，滚轮外圈做了圆弧倒角处理，与工字钢翼缘的斜面形成贴合接触，相比平轮结构能更好适配工字钢翼缘的倾斜角度，减少滚轮边缘的异常磨损，同时降低移动时的滚动阻力，人力即可轻松推动挂载后的滑车沿轨道移动。安装边界方面，整套滑车的横向宽度控制在适配工字钢翼缘宽度外留20mm的安全间隙，避免滑车移动时与轨道旁的管线、支架发生剐蹭，竖向高度从轨道顶面到吊孔中心的距离控制在紧凑范围内，尽可能压缩架空吊挂系统的占用高度，提升车间竖向空间利用率。

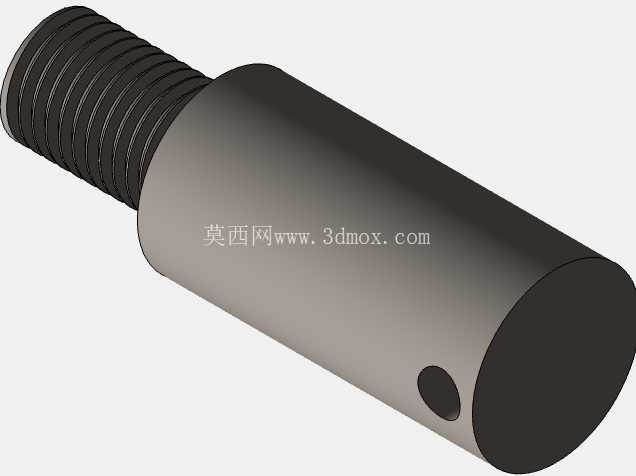

　　轮轴采用高强度螺栓加工而成，轴端配备防松螺母，避免长期往复移动后螺母松动引发安全隐患，主体安装板采用Q235钢板折弯焊接成型，所有受力焊缝都做了满焊处理，焊接后做去应力退火避免长期受力后板件变形。实际使用中，该结构可根据载荷需求调整滚轮数量与板件厚度，当前展示的结构适配500kg以内的吊挂载荷，若需提升载荷能力，可通过增加滚轮组数、加厚主体板件、更换更大规格轴承的方式快速改型，基础结构无需做大幅调整。在轨道转弯段适配方面，由于滚轮与安装板之间预留了微小的摆动间隙，滑车可顺利通过曲率半径不小于1米的工字钢弯轨，满足环形输送轨道、转弯工位的使用需求，不会出现卡滞、脱轨的问题。日常维护时只需定期在滚轮轴承处加注润滑脂，检查轮轴锁紧螺母的防松状态即可，无需复杂的拆解维护，适合工业现场长期高频率使用的场景。
