布里吉斯斯特拉顿700系列涡轮增压发动机

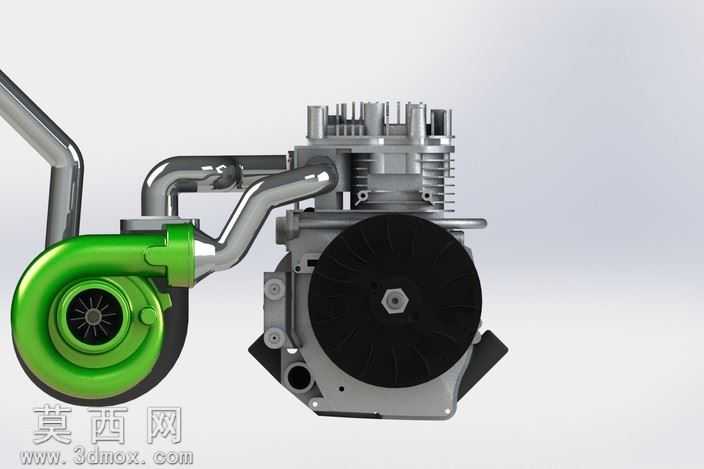

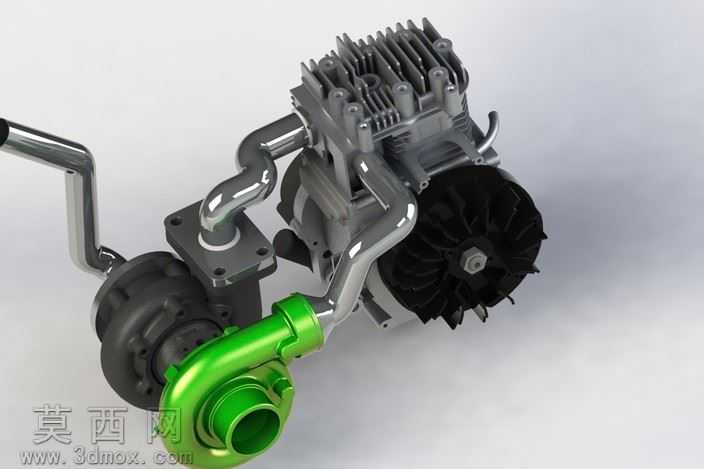

本作品为布里吉斯-斯特拉顿700系列涡轮增压发动机三维建模作品，建模阶段依托三维机械设计软件完成全结构1:1复刻，首先梳理单缸风冷发动机搭配涡轮增压系统的整体布局逻辑，先完成发动机核心缸体部分的建模：还原缸体顶部密集排布的散热鳍片结构，每一片鳍片的厚度、间距、倾斜角度都参考实物参数做精准匹配，保证风冷散热结构的还原度；随后完成缸盖、曲轴箱、冷却风扇的结构建模，冷却风扇的扇叶弧度、轮毂连接结构都做了细节还原，匹配风冷发动机的散热功能结构。接下来完成涡轮增压系统的建模：分别构建涡轮端、压气机端的壳体结构，其中压气机端壳体做了醒目的绿色材质区分，涡轮端壳体做哑光金属质感处理，还原涡轮增压器的双壳体结构；随后完成连接发动机排气端与涡轮端、压气机端与发动机进气端的金属管路建模，还原管路的弯折弧度、法兰连接结构、固定螺栓点位，保证管路走向与实物完全一致。材质渲染阶段，针对不同部件做差异化材质调配：发动机主体缸体采用铸铝哑光金属材质，还原铝合金铸件的细微颗粒质感；金属管路采用亮面镀铬金属材质，表现金属管路的抛光反光效果；涡轮壳体采用铸铁哑光深灰材质，还原铸铁部件的厚重质感；压气机绿色壳体采用半亮面烤漆材质，还原漆面的细腻光泽；冷却风扇采用黑色工程塑料材质，还原塑料部件的哑光质感。结构设计上完整还原了该款发动机的机械逻辑：单缸顶置气门结构搭配涡轮增压进气系统，既保留了小型通用汽油机的紧凑体积优势，又通过涡轮增压器提升进气效率，增强动力输出；所有部件的装配关系都做了约束匹配，可直接用于装配干涉检查、结构原理演示，也可作为巴哈赛车动力系统设计、小型通用动力设备研发的参考模型，建模过程中对管路连接的密封结构、增压器的固定支架结构都做了细节补充，保证模型的工程实用性。
