游艇用多叶曲面螺旋桨结构设计

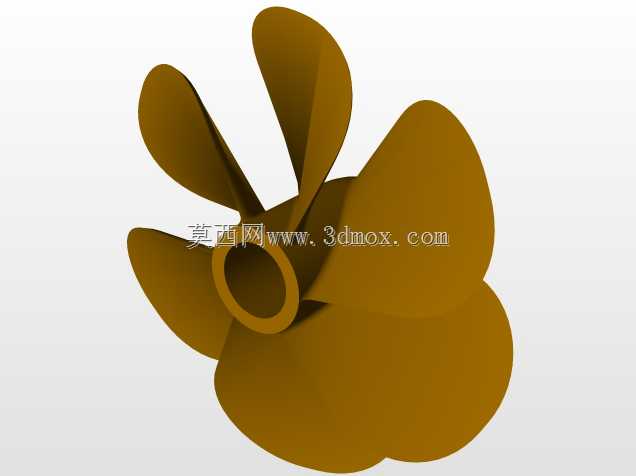

这款螺旋桨主要适配中小型休闲游艇的动力推进系统，安装位置位于船体尾部水下区域，与艉轴输出端直接配合，工作时通过自身旋转将发动机输出的扭矩转化为水流轴向推力，推动船体完成前进、转向等动作，在近岸航行、休闲巡航场景下可稳定输出动力，适配常规内河、近海平静水域的航行需求。从结构设计来看，整体采用多叶片曲面构型，叶片型线完全贴合流体力学计算结果，叶面从叶根到叶梢存在连续的扭角变化，可在旋转过程中减少水流紊流带来的能量损耗，降低空泡现象出现的概率，同时兼顾推力输出效率与运行静音表现，避免航行过程中过大的振动传递至船体影响乘坐体验。中心的轴套部位采用等径通孔设计，内孔预留标准键槽安装位，可与对应规格的艉轴实现周向固定，轴套端面做了加厚处理，可承受动力传递过程中产生的轴向与径向复合载荷，避免长期交变载荷下出现轴套开裂、变形的问题。叶片与轴套的过渡区域做了大圆角顺滑衔接，可分散应力集中点，提升整体结构强度，即使在短时高负荷工况下，也能保证叶片根部不会出现断裂风险。设计过程中首先确定了适配的主机功率区间与额定转速范围，以此反推螺旋桨的盘面比、螺距参数，再通过曲面放样完成单个叶片的构型，之后通过圆周阵列完成整体结构搭建，过程中反复调整叶片的扭角分布与厚度变化，平衡推力效率与结构强度的关系。安装边界方面，轴套的轴向长度匹配常规游艇艉轴的安装尺寸，叶片旋转时的最大外轮廓直径适配对应吨位游艇的尾部安装空间，不会与船体尾部结构、舵叶产生运动干涉，安装时只需将轴套对准艉轴穿入，通过键连接完成周向固定，再配合锁紧螺母完成轴向限位即可完成装配，日常维护时可直接从艉轴端拆卸，无需拆解周边其他船体部件。实际运行过程中，曲面叶片可将水流顺滑导向后方，减少水流对叶片的冲击载荷，相比普通等螺距螺旋桨，在中低转速区间的推力输出更线性，操控响应更跟手，适配休闲游艇常用的巡航转速区间，同时叶片表面的顺滑曲面也能减少水生附着物的附着面积，降低日常清理维护的工作量。
