污垢先导式土层钻进钻头结构设计

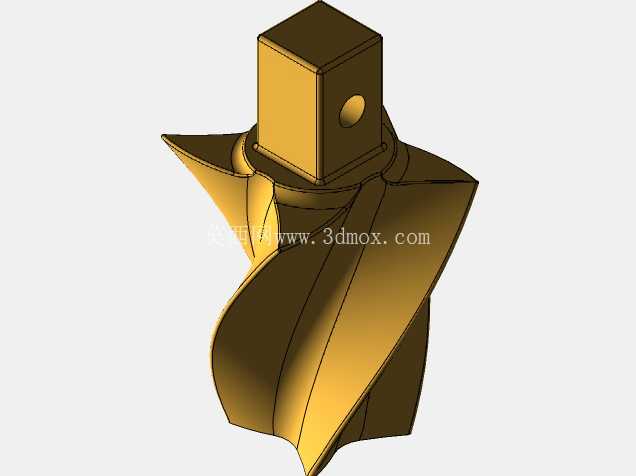

　　这款先导钻头主要面向浅层土层、回填杂土层的小直径先导孔施工作业，常见于地基基础预处理、非开挖导向孔初钻、管线铺设前的土层探孔作业场景，区别于硬岩破碎类钻头，它的核心作用是在松散、夹杂少量硬质结块的土层中完成初始导向孔的成型，为后续扩孔、管线穿设或者桩基定位提供精准的孔道基准。从结构设计逻辑来看，顶部采用方榫式连接结构，这种结构相比螺纹连接更能承受大扭矩下的载荷冲击，在钻进过程中遇到土层里的碎石、结块障碍物时，方榫的面接触传动不会出现螺纹滑牙、应力集中断裂的问题，方柱侧面的横向销孔是用来穿入锁紧销，和钻机输出轴端的连接座形成轴向限位，避免钻进过程中钻具反转或者提钻时出现脱落，方榫的尺寸边界是按照常规小型工程钻机的输出轴套规格做的适配，安装时不需要额外做转接套，直接插入销接即可完成装配，装配间隙控制在0.2mm以内，既保证拆装便捷，又不会因为间隙过大造成钻进过程中的径向晃动，影响成孔的直线度。

　　下部的切削翼采用螺旋曲面式布局，三个螺旋翼沿钻体中轴线均匀分布，翼片的导程角度经过优化，在钻进时既能通过翼片前缘的切削刃破开土层，又能借助螺旋曲面的导流作用，把切削下来的泥土顺着螺旋槽向上输送到孔外，不需要额外频繁提钻排土，能有效提升松散土层的钻进效率。翼片的切削刃没有采用镶嵌硬质合金的设计，因为针对的是无高强度岩石的土层工况，整体合金钢材质的刃口经过淬火处理后，足够应对普通泥土、回填层中少量砖块、混凝土碎块的切削需求，同时也降低了钻具的制造成本，在磨损后可以直接通过堆焊耐磨焊条完成刃口修复，不需要整体更换钻具，适配野外施工现场的简易维修条件。

　　钻体中部的过渡段做了圆弧平滑过渡，避免应力集中在方榫和螺旋翼的连接位置，在长时间大扭矩钻进、频繁启停的工况下，不会出现连接根部断裂的问题。在实际使用中，这类先导钻头的成孔直径通常适配后续150-300mm直径的扩孔作业，钻进深度可以覆盖15米以内的浅层土层作业，相比普通的三角刮刀钻头，它的先导导向性更好，因为钻体下部的先导段先接触土层定位，后续螺旋翼再逐步扩削，不会出现普通钻头在松散土层中跑偏、孔道倾斜的问题，尤其是在靠近地下管线的区域做探孔作业时，稳定的导向性可以避免钻偏损坏原有管线。

　　设计过程中还考虑了泥土粘附的问题，螺旋翼的表面做了平滑曲面处理，没有多余的凹槽或者凸起结构，在粘性土层钻进时，泥土不会卡在翼片之间造成排土不畅，提钻时钻体上粘附的泥土也更容易清理，减少施工间隙的维护工作量。从安装边界来看，钻具整体的最大回转直径就是螺旋翼的外轮廓尺寸，作业前需要确认钻机的输出扭矩匹配该直径下的钻进阻力，在含水量较高的粘土层作业时，可以适当降低钻进进给速度，避免翼片之间夹泥造成扭矩过载。和同类型钻具相比，这款钻头的方榫连接结构通用性更强，能适配多数国产小型工程钻机、非开挖导向钻机的输出接口，不需要定制连接法兰，现场更换钻具的时间可以缩短一半以上，在小规模管线施工、农村地基施工、场地勘察作业场景下有很强的实用性。
