多叶片可调式光圈开合机构设计

这类多叶片光圈开合结构，最早被广泛应用在光学镜头的通光孔径调节场景中，随着机械结构设计的迭代，现在已经延伸到更多工业场景里：比如自动化产线上的可变径限位工装、特种阀门的通径调节模块、实验设备的光束遮挡装置、甚至是文创类机械交互装置的核心动作单元，都能看到这类结构的变体。和单挡板式的孔径调节结构相比，多叶片同步开合的结构能在相同安装外径下，获得更大的通光/通径调节范围，而且开合过程中孔径始终保持正圆形，不会出现偏心或者异形遮挡的问题，这也是它能在对孔径同心度要求高的场景里不可替代的核心原因。

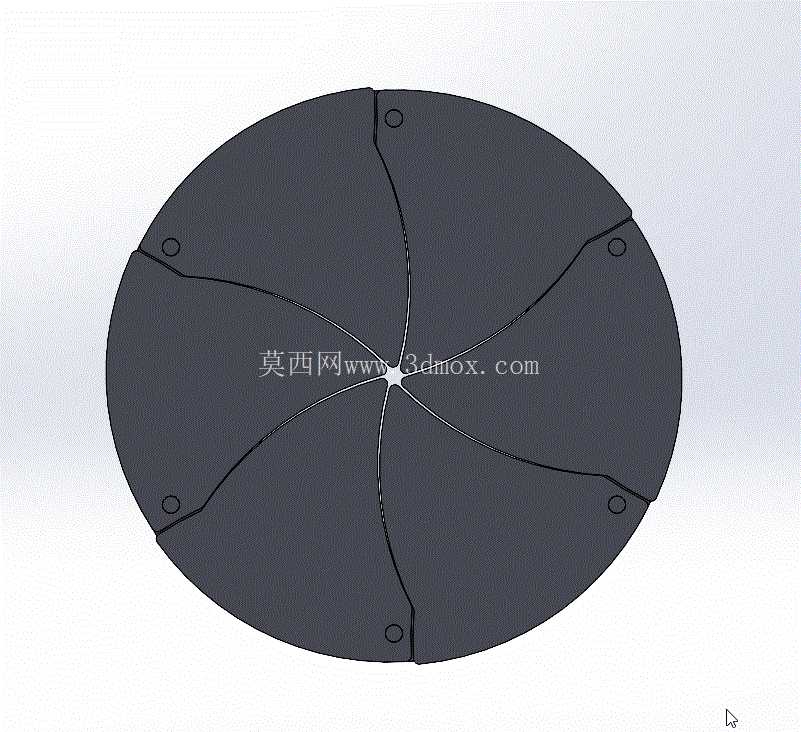

从结构功能逻辑来看，这套机构的核心动作逻辑是所有叶片绕自身一端的固定转轴做同步旋转，通过叶片之间的叠合遮挡，实现中心孔径的连续变化。设计过程中首先要确定的是叶片数量和最大开合角度的匹配关系：叶片数量越少，单叶片的转动角度范围越大，结构的零件数量越少，但开合过程中叶片边缘的滑动摩擦阻力会更大，中心孔径的圆度也会随叶片数减少而降低；叶片数量越多，单叶片所需转动角度越小，开合动作更顺滑，中心孔径的圆度更高，但对应的加工、装配精度要求也会同步提升，零件数量增加带来的累计公差也更难控制。这套结构在设计时预留了4到7片叶片的参数化调整空间，使用者可以根据实际使用场景的精度要求、空间限制，调整叶片数量参数，快速生成对应配置的结构模型，不需要重新从零绘制草图。

在传动适配层面，这套结构没有集成固定的驱动模块，而是预留了统一的驱动接口，实际落地使用时，可以根据设备的动力源配置选择适配的传动方式：如果是需要电控自动调节的场景，可以在叶片的同步转动环上加装齿轮，配合步进电机实现精确的开度控制；如果是手动调节的场景，可以加装拨杆、滑轮结构，通过手动拨转实现孔径调整；如果需要和设备其他动作联动，也可以通过连杆结构把光圈的开合动作和其他执行机构的动作绑定，实现同步触发。设计时特意将叶片的转动行程做了对称约束，所有叶片的转动角度完全一致，反向旋转时的行程也保持对称，不会出现单侧叶片卡顿或者开合不同步的问题，能有效降低长期使用过程中的偏磨风险。

关于安装边界的设计，整个机构的主体为圆盘式结构，所有叶片的转动轨迹都被限制在圆盘外径范围内，不会出现转动过程中零件超出安装边界的问题，安装时只需要在固定端预留对应外径的圆形安装位，在驱动侧预留传动件的连接空间即可。结构的所有配合面都做了公差预留，叶片之间的叠合间隙控制在合理范围内，既不会因为间隙过大出现漏光、漏料的问题，也不会因为间隙过小导致转动卡涩。需要注意的是，整套结构的尺寸约束是在装配层级做的参数化关联，所有叶片的转轴位置、轮廓尺寸、转动角度都和主装配的参数绑定，调整外径参数或者叶片数量参数时，所有关联零件的尺寸会同步更新，不需要单独修改单个零件的草图，能大幅缩短变体结构的设计周期。在实际装配时，需要保证所有叶片的转轴同轴度误差在允许范围内，否则会出现开合过程中松紧不一致，甚至个别叶片卡滞的问题，叶片表面可以根据使用场景做对应的表面处理，如果是用在光学场景可以做发黑消光处理，如果是用在物料遮挡场景可以做耐磨涂层处理，提升结构的使用寿命。
