汽车内饰件三板式塑料注射成型模具

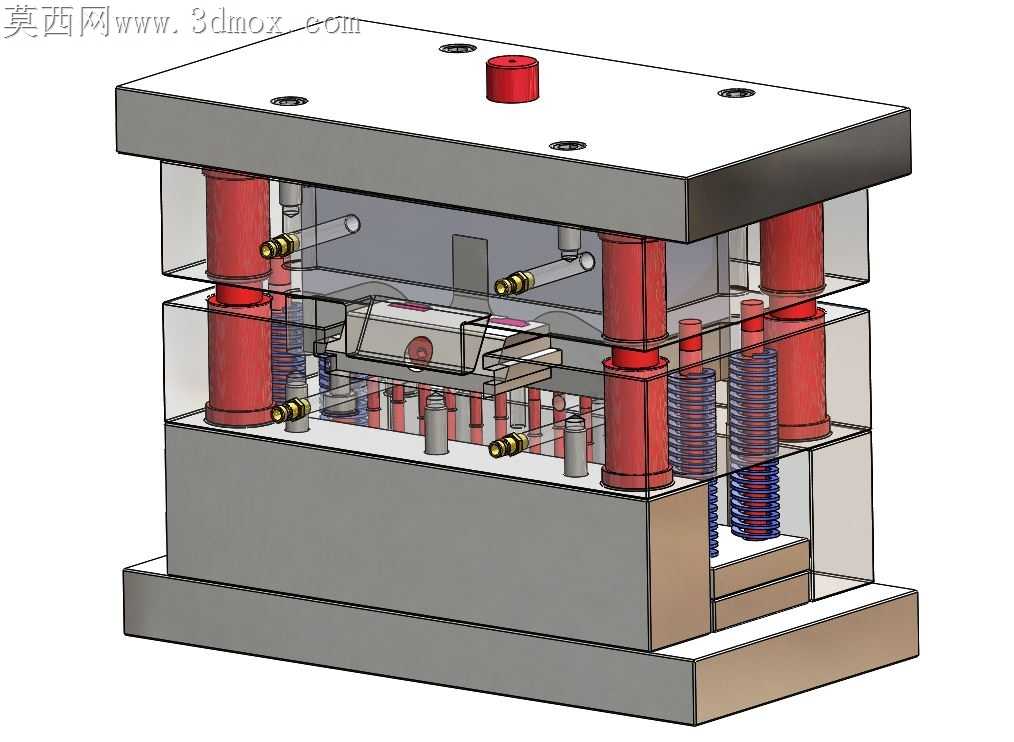

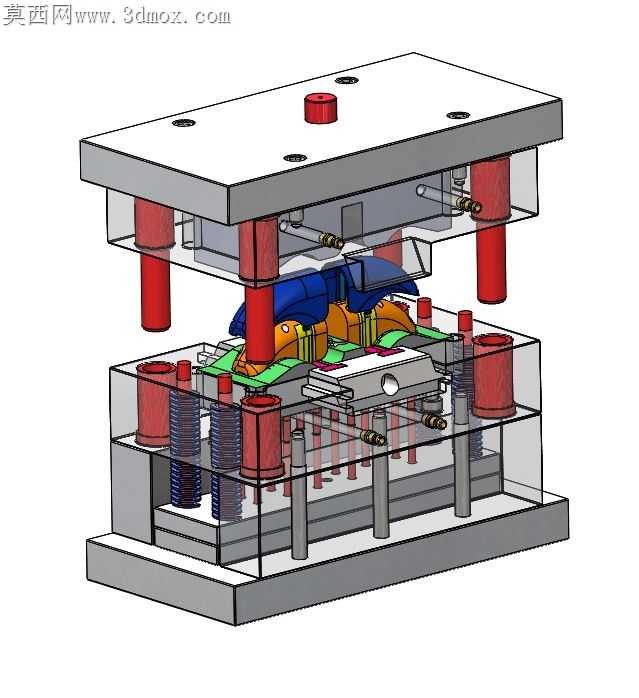

这套塑料注射成型模具主要面向汽车内饰覆盖件的批量注塑生产场景，适配卧式注塑机的安装使用需求，可完成带复杂曲面、多嵌装卡扣结构的汽车内饰塑料件的一次成型作业，广泛应用于汽车零部件配套加工厂的注塑生产环节，能够满足中小批量内饰件的高精度成型需求，有效降低多工序拼接生产带来的尺寸误差与装配难度。从实际生产用途来看，该模具采用三板式模架结构，能够在开模过程中自动完成流道凝料与成型塑件的分离，无需人工修剪浇口，可大幅提升注塑生产的自动化程度，减少后续工序的人工投入。模具内部设置了多组独立的冷却水路，沿着型腔、型芯的成型曲面均匀排布，可在注塑保压阶段快速带走型腔内的热量，让熔融塑料均匀冷却固化，有效避免塑件出现翘曲、缩痕、内应力集中等成型缺陷，保证成型后塑件的尺寸精度与表面质量。导向系统采用高精度导柱导套配合结构，合模时可保证动定模的精准对位，避免合模错位导致的型腔损伤或塑件飞边问题，同时搭配多组复位杆与复位弹簧，确保顶出机构在合模前准确回到初始位置，防止顶杆与型腔发生碰撞。顶出系统采用组合式顶出设计，针对塑件的不同受力位置搭配顶杆、推块等顶出元件，保证顶出力均匀分布在塑件的刚性结构位置，避免顶出过程中塑件出现变形、顶白等损伤。模具的排气结构开设在型腔的熔体填充末端，可在注塑过程中快速排出型腔内的空气，避免塑件出现烧焦、缺料、气泡等成型问题。从安装边界来看，该模具的整体外形尺寸适配常规200吨级卧式注塑机的拉杆间距与安装模板尺寸，定位圈、浇口套的尺寸符合通用注塑机的安装标准，无需额外改装即可直接上机安装调试，模具的开模行程经过精准核算，能够保证开模后塑件与流道凝料有足够的取出空间，适配机械手自动取件的生产需求，可直接接入自动化注塑生产线使用。在设计思路上，这套模具充分考虑了注塑生产的实际操作需求，将易磨损的导套、顶杆等元件设计为标准互换件，后期维护时可直接更换标准配件，降低模具的维护成本与停机时间；浇注系统采用点浇口进料方式，浇口痕迹小且位置隐蔽在塑件的非外观面，不会影响内饰件的外观质量，同时熔体填充时的流动路径经过优化，可保证型腔内各位置的填充压力均匀，减少塑件的成型内应力，提升塑件的长期使用稳定性。
