按键类塑料注塑成型模具结构

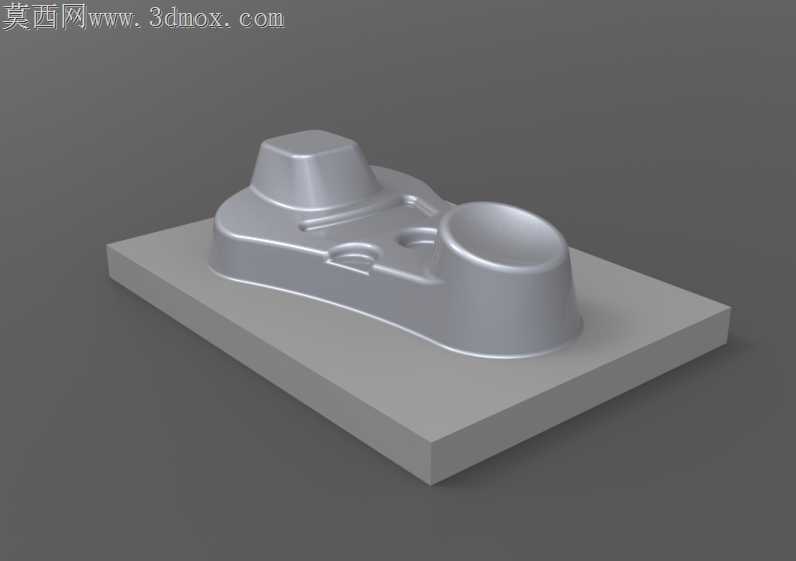

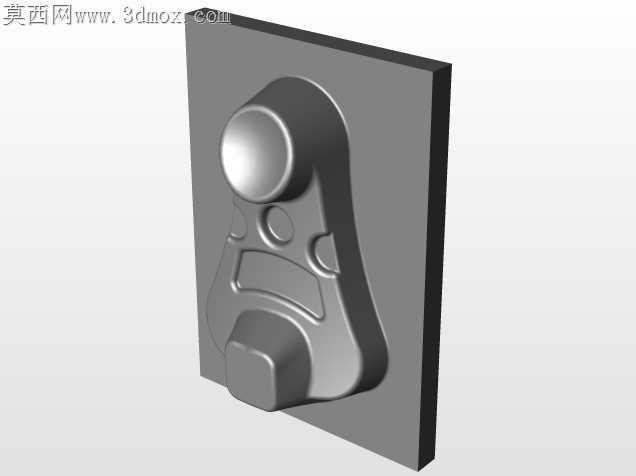

这套模具结构主要面向消费电子、小型家电领域的按键类塑胶零件量产需求，这类按键零件广泛应用在遥控器、工控设备操作面板、小型手持终端的交互区域，承担用户按压触发指令的核心交互功能，零件表面需要具备良好的触感一致性、尺寸精度与外观光洁度，避免出现飞边、缩痕、翘曲等成型缺陷影响按压手感与装配适配性。从结构设计来看，该套模具采用单型腔布局，模架选用标准平板式模坯作为基础承载结构，成型区域直接加工在模仁镶件上，既可以降低模架整体的加工成本，也能在后续量产磨损后快速更换模仁镶件，减少模具维护的停机时长。成型型腔的轮廓完全匹配按键零件的外部曲面特征，针对零件上两处高低不同的凸起结构，设计时做了均匀的壁厚过渡处理，避免塑胶填充过程中因为壁厚差过大导致的填充不均、冷却收缩不一致问题，同时在型腔的边缘位置做了精准的分型面贴合设计，合模时可以实现紧密封胶，杜绝成型过程中溢料产生飞边。在安装边界方面，整套模架采用规整的矩形平板结构，四个边角预留了标准的导柱安装孔位，可以直接适配对应吨位的立式注塑机安装模板尺寸，模架的总厚度、开模行程预留量都匹配常规小型注塑机的参数范围，不需要额外做安装适配改造就能直接上机使用。设计过程中重点考虑了按键零件的装配公差要求，型腔的尺寸精度控制在微米级，确保成型后的按键零件可以顺畅装入对应的设备面板卡槽，按压行程符合交互设计的触发要求，同时针对零件表面的外观要求，型腔表面做了镜面抛光处理，让成型后的塑胶零件表面具备均匀的光泽度，不需要额外做后续表面处理就能直接用于成品装配。冷却水路的布局围绕成型型腔做环绕式排布，可以让塑胶填充后实现均匀冷却，减少零件的内应力残留，避免长期使用后出现形变导致按压卡滞的问题，顶出结构的位置设计避开了零件的外观面，顶出痕迹留在零件的非装配非外观区域，不会影响零件的最终使用与外观表现。
