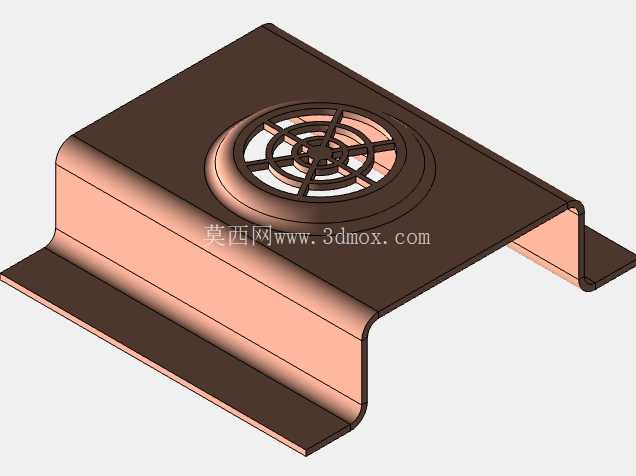

带格栅结构的折弯式钣金通风罩

日常做设备外壳钣金设计时，通风结构的处理是绕不开的细节，这款带格栅的折弯通风件，就是针对小功率电控箱、小型HVAC末端、桌面级工业电子设备外壳做的通风结构方案。先从实际安装场景说，这类构件大多用在设备侧立面或者顶面的预留开孔位，安装时依靠两侧向下的折弯翻边搭在壳体开孔的内侧边缘，不需要额外做复杂的支撑骨架，翻边预留的点位可以直接打自攻螺丝或者拉铆钉固定，安装边界要注意，折弯翻边的高度要匹配壳体板材的厚度，常规适配1.2-2mm厚度的冷轧钢板或者镀锌板壳体，安装后通风面和壳体外表面基本齐平，不会突出过多占用外部空间，也不会凹陷进去积灰。

再看功能特性，顶部的格栅不是随便做的装饰纹路，每根筋条的宽度、格栅之间的间隙是经过权衡的：间隙太小会大幅降低通风效率，间隙太大又没法阻挡大颗粒杂物、虫鼠进入设备内部，同时筋条的排布要保证冲压或者激光切割后，整个通风面的平面度不会因为切口应力出现明显翘曲，毕竟钣金件厚度普遍在0.8-1.5mm之间，切口过多如果筋条设计过窄，很容易在成型或者运输过程中出现变形。中间的环形加强筋是很实用的设计，刚好把整个格栅区域围起来，相当于给平面钣金加了一圈局部加强筋，能有效抵消切口带来的刚度下降，哪怕安装时螺丝拧得稍紧，也不会让通风面出现塌陷变形。

设计思路上，这个构件完全遵循常规钣金加工的工艺要求，所有折弯处都预留了合适的折弯内R角，不会出现尖角折弯导致的板材开裂问题，两侧的翻边没有做额外的复杂造型，就是标准的90度折弯，不管是数控折弯机还是普通折弯设备都能快速加工，不需要定制特殊折弯模具。通风口的切口形状是规则的放射状格栅，不管是用数控冲床还是激光切割都能快速加工，没有细小的异形尖角，不会出现加工时刀具烧蚀或者毛刺难以清理的问题。另外整个构件没有焊接工序，所有结构都是一体折弯、切割成型，加工工序少，批量生产时良率很高，表面处理不管是喷塑、镀锌还是阳极氧化都能直接做，不需要额外的打磨补焊工序。

实际使用中，这类通风构件的通风量能满足小功率设备的散热需求，比如功率在500W以下的小型工控机、桌面型电源模块、小型通风管道末端，空气可以顺着格栅间隙顺畅流通，同时格栅的筋条结构能打散直吹的气流，避免气流直吹内部元器件导致的局部积灰过快问题。安装时要注意，固定点位要均匀分布在两侧翻边上，不要在格栅区域直接打螺丝，避免破坏通风结构的完整性，同时如果是用在有防水要求的场景，可以在通风件内侧加贴一层防尘防水透气膜，翻边的平整度足够保证透气膜粘贴后不会出现翘边漏气的问题。另外在建模的时候，要提前把折弯扣除量算准确，保证成型后的尺寸和壳体开孔尺寸匹配，不会出现安装时缝隙不均或者装不进去的情况，格栅区域的切口要预留合适的毛刺清理余量，避免加工后毛刺突出影响安装或者划手。
